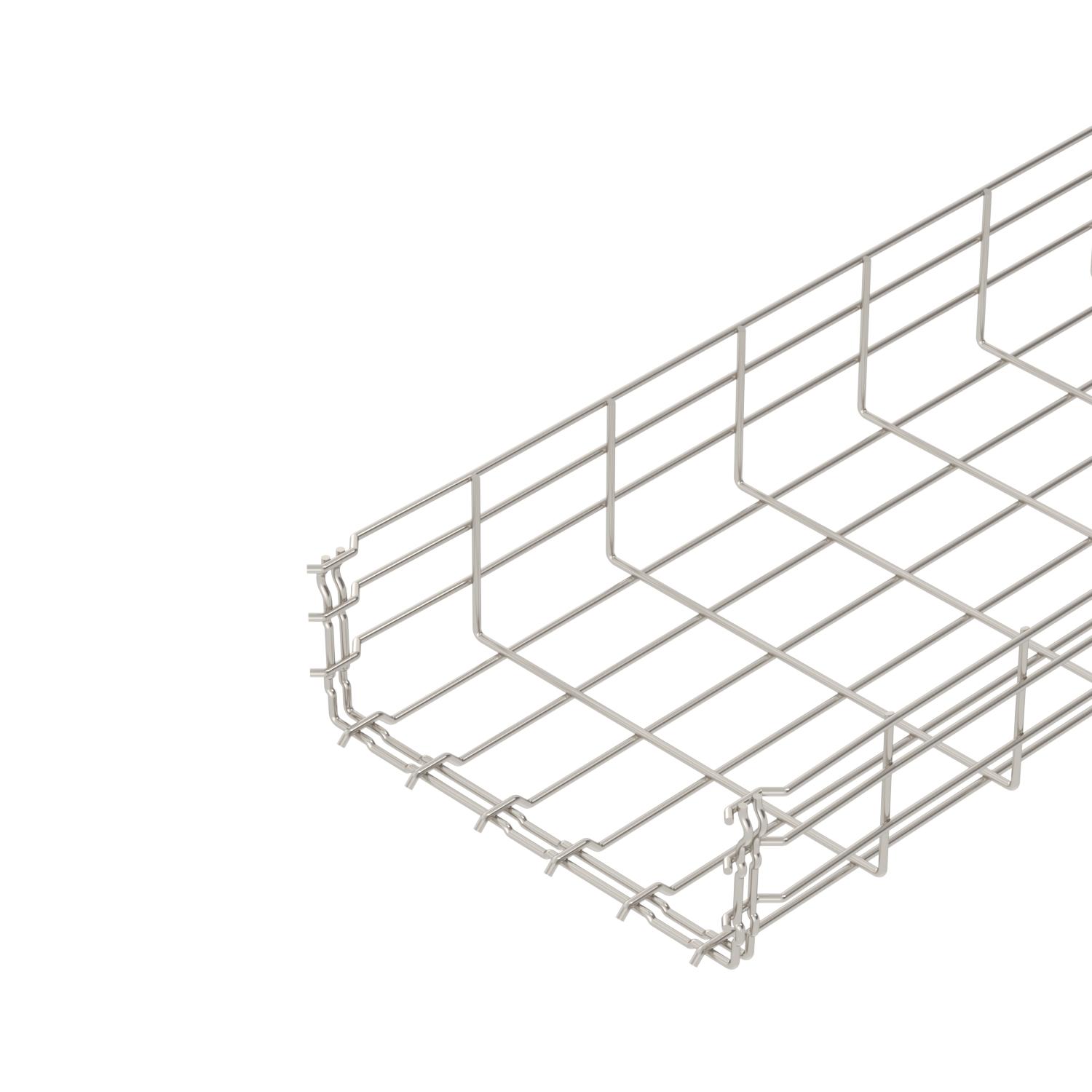

Sietveida rene GR-Magic® 105 A4

Preces Nr. / Tips

Garums	3000 mm

Platums

Augstums	105 mm

Stieples diametrs

Derīgais šķērsgriezums

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

Režģveida rene ar atbilstoši veidotu savienotāju un malas augstumu 105 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.

Sietveida renēm papildu savienojuma elementi nav nepieciešami, tās vienkārši iesprauž vienu otrā. Sieta izmērs ir 50 x 100 mm.

Tehniskie dati

Augstums	4,13 in
Augstums	105 mm
Balstu atstatums 1,0 m	1,1 kN/m
Balstu atstatums 1,5 m	0,75 kN/m
Balstu atstatums 2,0 m	0,53 kN/m
Balstu atstatums 2,5 m	0,38 kN/m
Balstu atstatums 3,0 m	0,3 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	11,9276 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	26800 mm²
Derīgais šķērsgriezums	268 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3000 mm
Integrēta starpsiena	bez

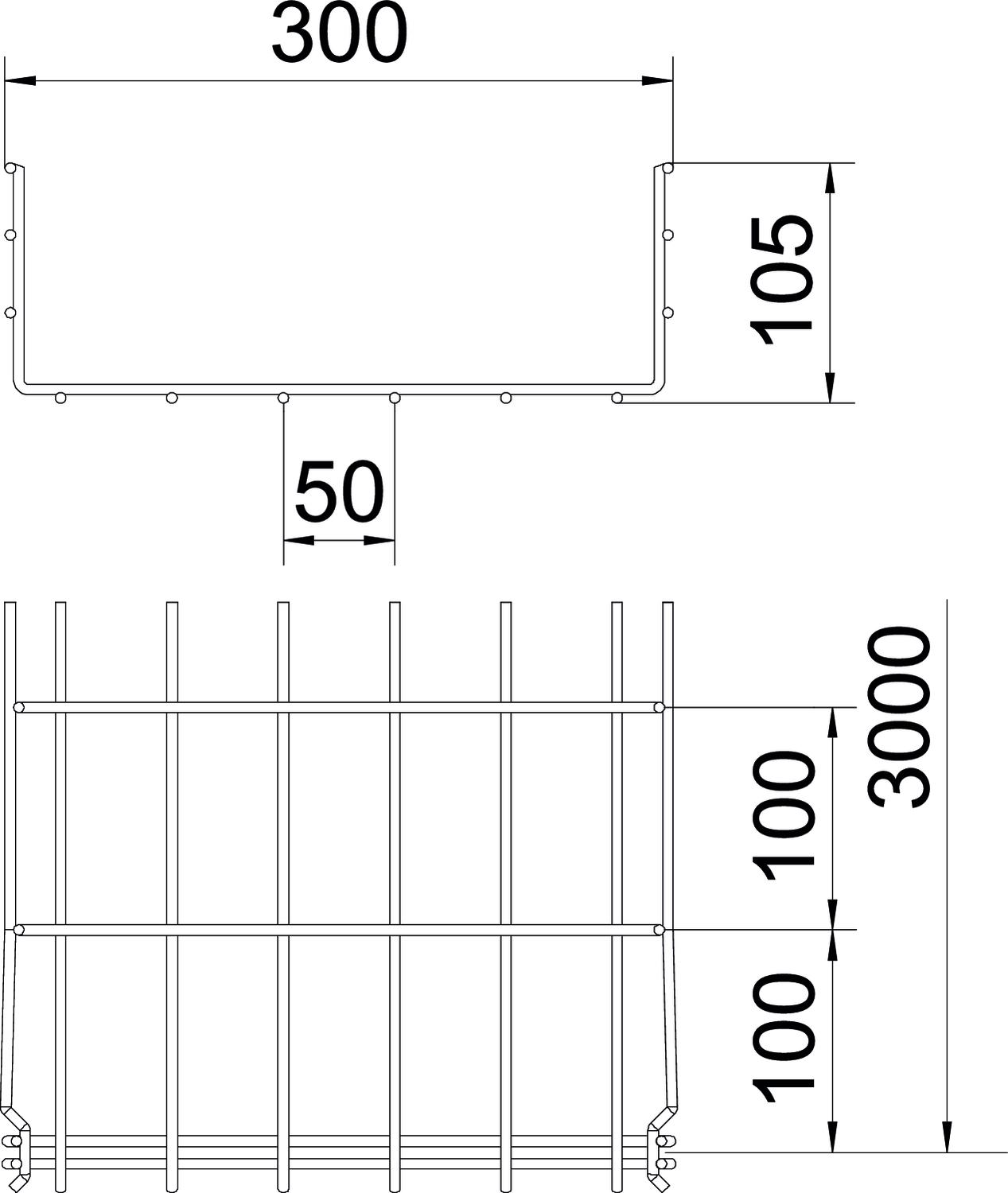

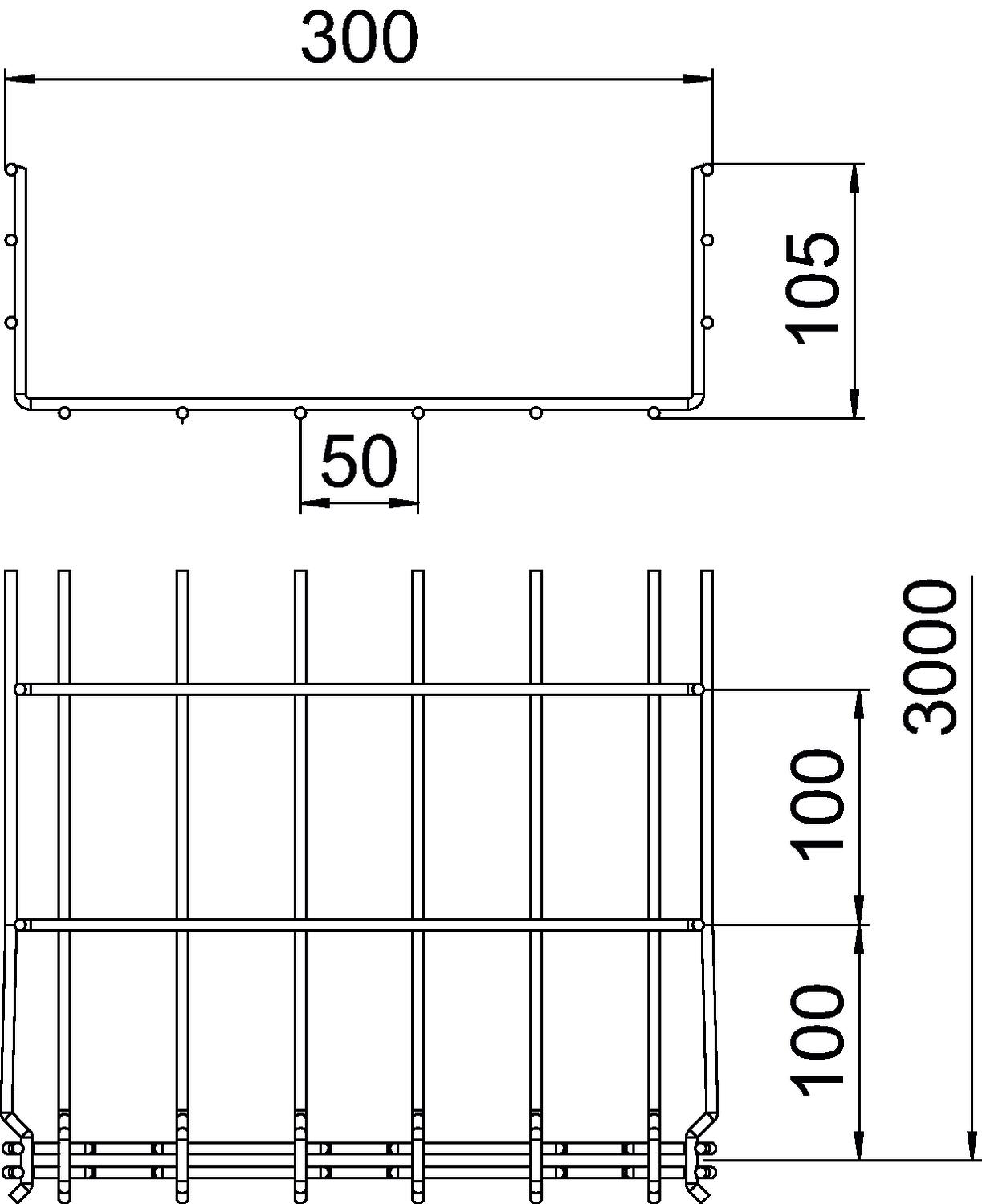

Izmērs	105x300x3000

Izmērs B	300 mm
Izmērs H	108 mm
Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	tērauda
Materiāls	Nerūsējošais tērauds 1.4401
Nerūsējošs tērauds, kodināts	jā
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	11,81 in
Platums	300 mm
Profila forma	U forma
Savienotāja izpildījums	iebūvēts savienotājs
Savienotāji bez skrūvēm	jā
Stieples diametrs	4,8 mm
Virsma	neizolēts, apstrādāts

Tehniskie dati

Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā

Visi tipi

Tips	Garums	Platums	Augstums	Stieples diametrs	Derīgais šķērsgriezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
GRM 105 100 A4	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	nē	6002475	m	3 m
GRM 105 150 A4	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	nē	6002476	m	3 m
GRM 105 200 A4	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	nē	6002477	m	3 m
GRM 105 300 A4	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	nē	6002479	m	3 m
GRM 105 400 A4	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	nē	6002481	m	3 m
GRM 105 500 A4	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	nē	6002483	m	3 m
GRM 105 600 A4	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	nē	6002485	m	3 m
