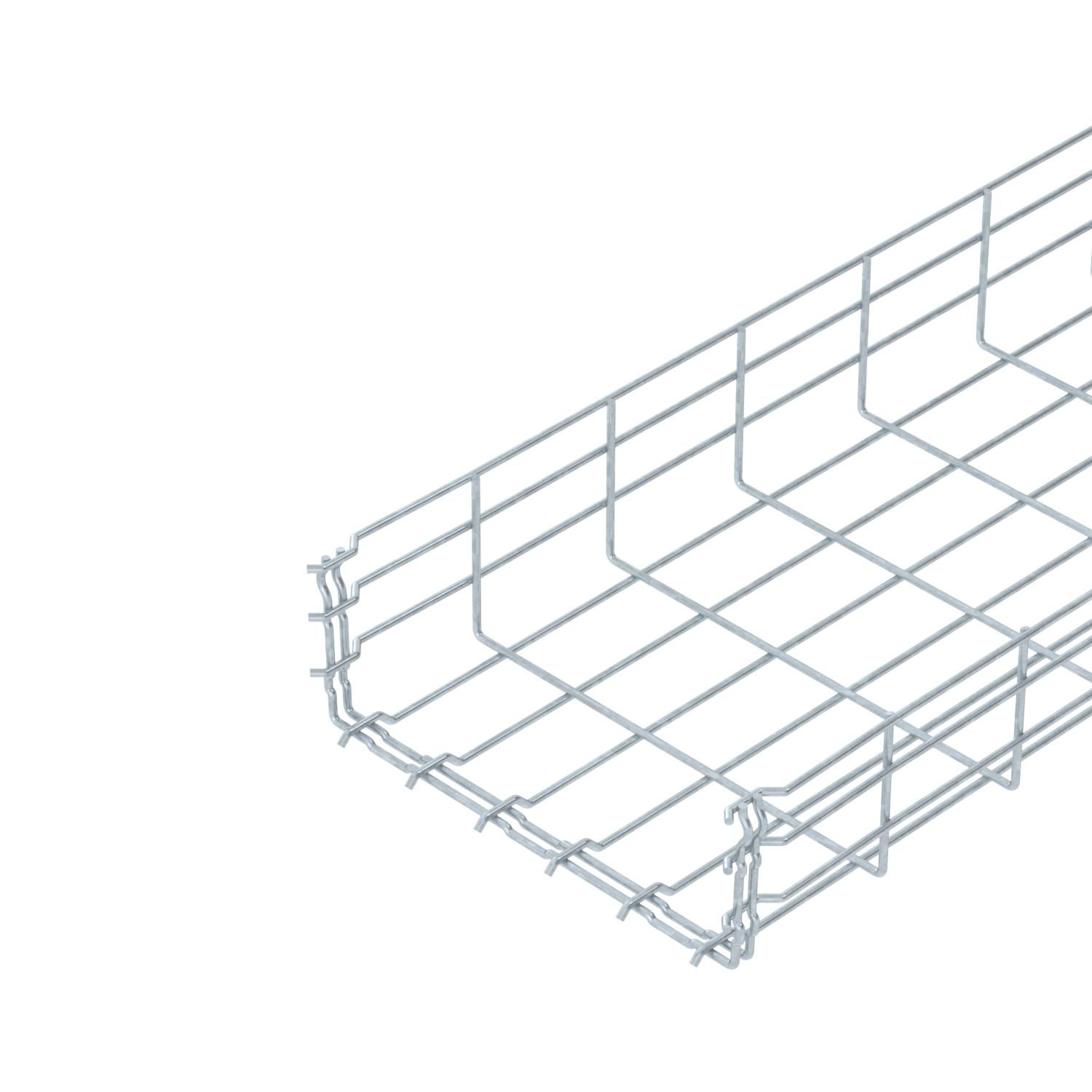

Sietveida rene GR-Magic® 105 FT

Preces Nr. / Tips

Garums	3000 mm

Platums

Augstums	105 mm

Stieples diametrs

Derīgais šķērsgriezums

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

Režģveida rene ar atbilstoši veidotu savienotāju un malas augstumu 105 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.

Sietveida renēm papildu savienojuma elementi nav nepieciešami, tās vienkārši iesprauž vienu otrā. Sieta izmērs ir 50 x 100 mm.

Tehniskie dati

Augstums	4,13 in
Augstums	105 mm
Balstu atstatums 1,0 m	1,6 kN/m
Balstu atstatums 1,5 m	0,8 kN/m
Balstu atstatums 2,0 m	0,5 kN/m
Balstu atstatums 2,5 m	0,33 kN/m
Balstu atstatums 3,0 m	0,3 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	4,9769 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	26800 mm²
Derīgais šķērsgriezums	268 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3000 mm
Integrēta starpsiena	bez

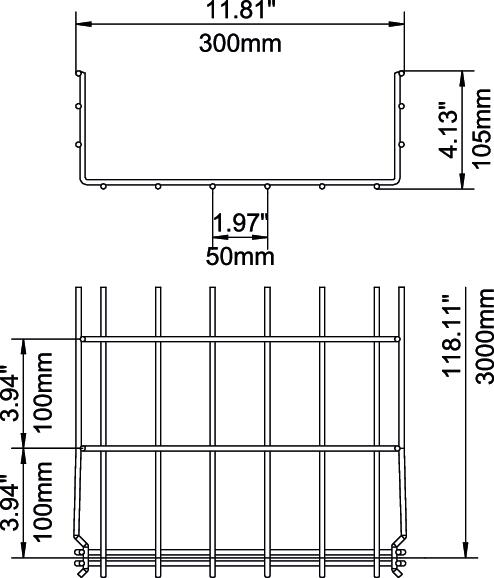

Izmērs	105x300x3000

Izmērs B	300 mm
Izmērs H	108 mm
Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	cinks
Materiāls	Tērauds
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	300 mm
Platums	11,81 in
Profila forma	U forma
Savienotāja izpildījums	iebūvēts savienotājs
Savienotāji bez skrūvēm	jā
Stieples diametrs	4,8 mm
Virsma	karsti cinkots

Tehniskie dati

Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā

Visi tipi

Tips	Garums	Platums	Augstums	Stieples diametrs	Derīgais šķērsgriezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
GRM 105 100 FT	3000 mm	100 mm	105 mm	3,9 mm	82 cm²	nē	6002431	m	3 m
GRM 105 150 FT	3000 mm	150 mm	105 mm	3,9 mm	130 cm²	nē	6002433	m	3 m
GRM 105 200 FT	3000 mm	200 mm	105 mm	4,8 mm	175 cm²	nē	6002435	m	3 m
GRM 105 300 FT	3000 mm	300 mm	105 mm	4,8 mm	268 cm²	nē	6002437	m	3 m
GRM 105 400 FT	3000 mm	400 mm	105 mm	4,8 mm	363 cm²	nē	6002439	m	3 m
GRM 105 450 FT	3000 mm	450 mm	105 mm	4,8 mm	411 cm²	nē	6002441	m	3 m
GRM 105 500 FT	3000 mm	500 mm	105 mm	4,8 mm	459 cm²	nē	6002443	m	3 m
GRM 105 600 FT	3000 mm	600 mm	105 mm	4,8 mm	554 cm²	nē	6002445	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Vāks sietveida renei, klikšķināms FT	DGRR 300 FT	6001828	m	3 m
Stūra savienotājs FT	GEV 36 FT	6016723	Gabals	20 Gabals

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Fiksators starpsienas nostiprināšanai	KS GR A2	6062282	Gabals	30 Gabals
Starpsiena 85 DD	TSG 85 DD	6062331	m	3 m
Kabeļu atzarojuma plāksne FT	KAB GR FT	6220142	Gabals	10 Gabals
