Sietveida rene GR-Magic® 35 A4 3000 | 50 | 35 | 3,9 | 9,4 | nē

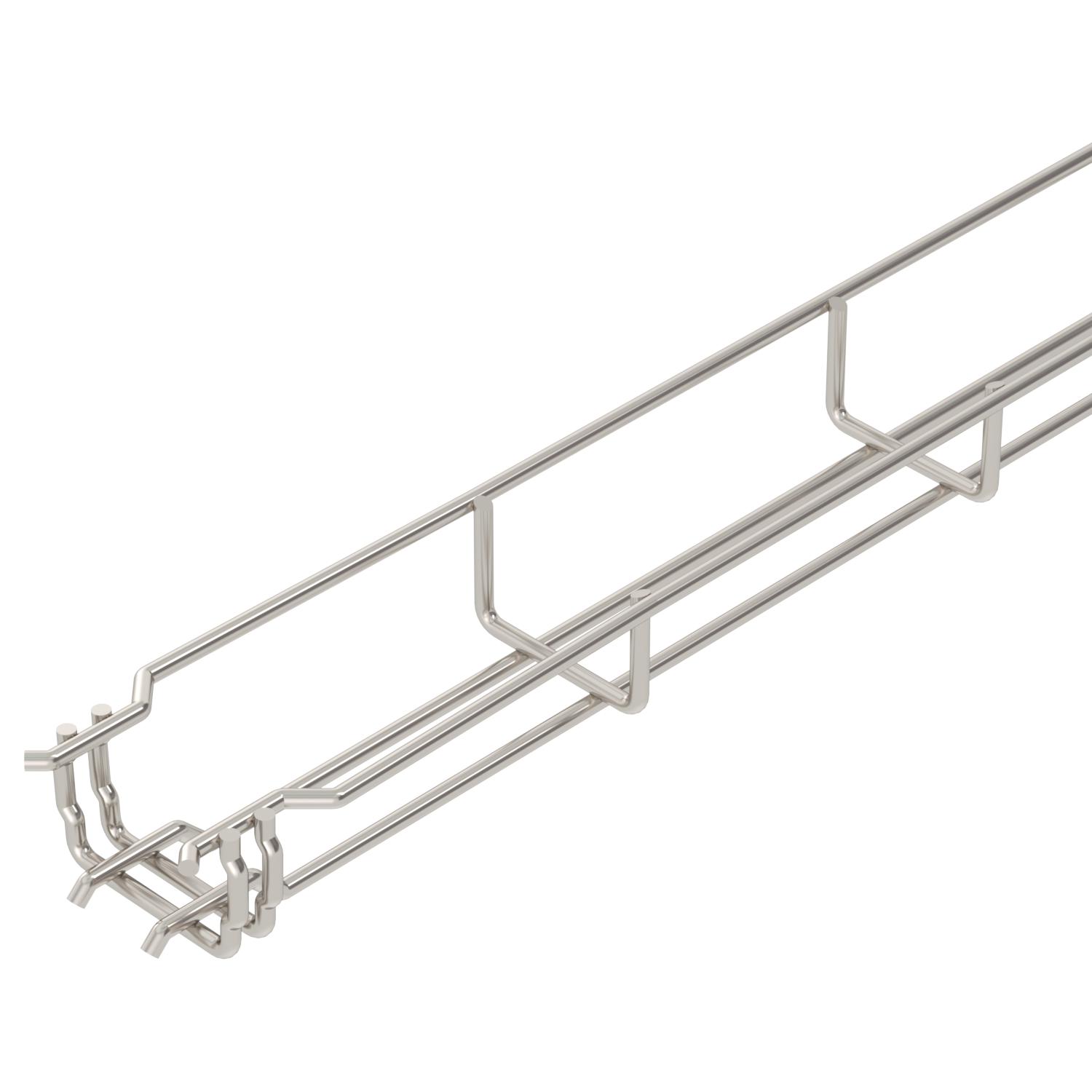

Sietveida rene GR-Magic® 35 A4

Preces Nr. 6000086 | EAN 4012195978077

Preces Nr. / Tips

Garums	3000 mm

Platums

Augstums	35 mm

Stieples diametrs

Derīgais šķērsgriezums

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

Sietveida rene ar atbilstoši veidotu savienotāju un malas augstumu 35 mm.

Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.

Sietveida renēm papildu savienojuma elementi nav nepieciešami, tās vienkārši sasprauž vienu ar otru. Caurumu izmērs ir 50 x 100 mm (izņemot GRM 35/50 = 20 x 100 mm).

Tehniskie dati

Tehniskie dati

Derīgais šķērsgriezums	1750 mm²
Derīgais šķērsgriezums	9,4 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Integrēta starpsiena	bez
Izmērs	35x50x3000
Izstrādājuma sērija	GRM sērija
Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	tērauda

Materiāls	Nerūsējošais tērauds 1.4401
Nerūsējošs tērauds, kodināts	jā
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Profila forma	U forma
ROHS atbilstība	jā
Savienotāja izpildījums	iebūvēts savienotājs
Savienotāji bez skrūvēm	jā
Stieples diametrs	3,9 mm
Virsma	neizolēts, apstrādāts

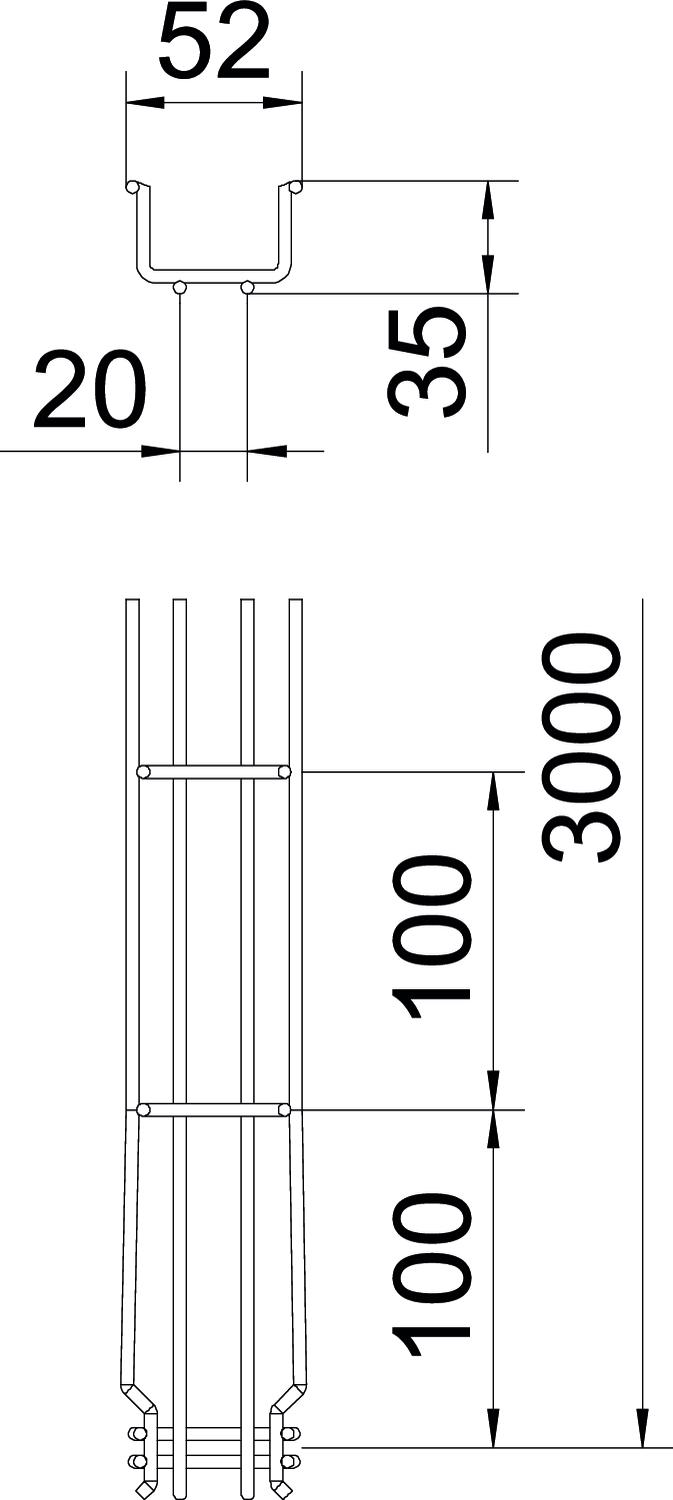

Izmēri

Augstums	1,38 in
Augstums	35 mm
Garums	3000 mm

Izmērs B	52 mm
Platums	1,97 in
Platums	50 mm

Noslodze

Balstu atstatums 1,0 m	0,25 kN/m
Balstu atstatums 1,5 m	0,11 kN/m

Balstu atstatums 2,0 m	0,1 kN/m

CO2 pēdas nospiedums (Product Carbon Footprint)

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	2,3129 kg CO2e / 1 Metrs
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
CO₂ Footprint (GWP)	2,3129 kg CO₂e

Declared Unit	Metrs
Declared Unit Quantity	1

Tehniskie dati

GRM 35 tipa GR-Magic sietveida renes slodzes diagramma

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Augstums	Stieples diametrs	Derīgais šķērsgriezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
GRM 35 50 A4	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	nē	6000086	m	3 m
GRM 35 100 A4	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	nē	6000087	m	3 m
GRM 35 150 A4	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	nē	6000089	m	3 m
GRM 35 200 A4	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	nē	6000090	m	3 m
GRM 35 300 A4	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	nē	6000091	m	3 m
