Sietveida rene GR-Magic® 35 FT 3000 | 100 | 35 | 3,9 | 23 | nē

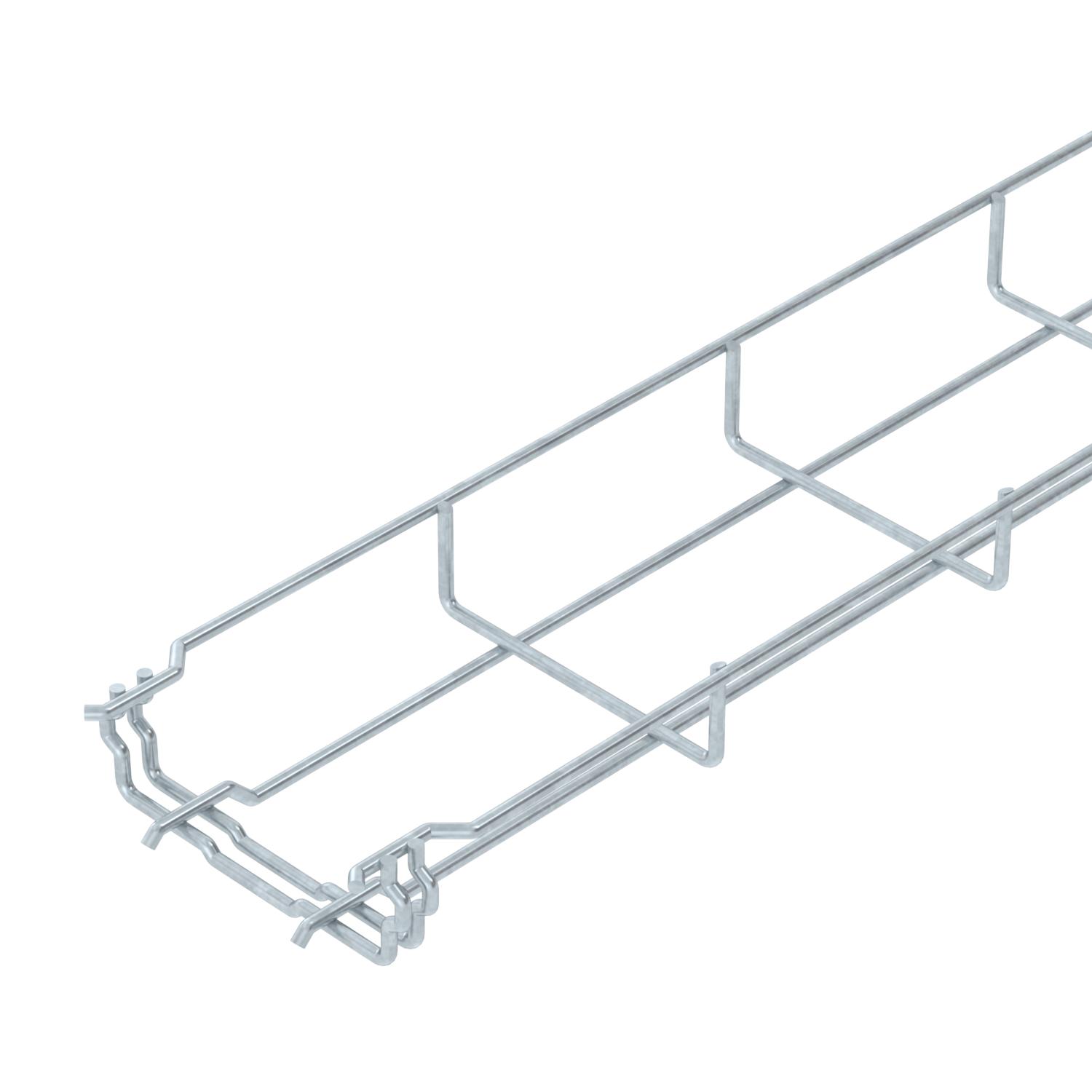

Sietveida rene GR-Magic® 35 FT

Preces Nr. 6000071 | EAN 4012195037200

Preces Nr. / Tips

Garums	3000 mm

Platums

Augstums	35 mm

Stieples diametrs

Derīgais šķērsgriezums

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

Sietveida rene ar atbilstoši veidotu savienotāju un malas augstumu 35 mm.

Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.

Sietveida renēm papildu savienojuma elementi nav nepieciešami, tās vienkārši sasprauž vienu ar otru. Caurumu izmērs ir 50 x 100 mm (izņemot GRM 35/50 = 20 x 100 mm).

Tehniskie dati

Izmēri

Augstums	35 mm
Augstums	1,38 in
Balstu atstatums 1,0 m	0,25 kN/m
Balstu atstatums 1,5 m	0,11 kN/m
Balstu atstatums 2,0 m	0,1 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	1,1225 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	23 cm²
Derīgais šķērsgriezums	3500 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3000 mm
Integrēta starpsiena	bez
Izmērs	35x100x3000

Izmērs B	100 mm
Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	cinks
Materiāls	Tērauds
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	3,94 in
Platums	100 mm
Profila forma	U forma
Savienotāja izpildījums	iebūvēts savienotājs
Savienotāji bez skrūvēm	jā
Stieples diametrs	3,9 mm
Virsma	karsti cinkots

Tehniskie dati

GRM 35 tipa GR-Magic sietveida renes slodzes diagramma

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Augstums	Stieples diametrs	Derīgais šķērsgriezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
GRM 35 50 FT	3000 mm	50 mm	35 mm	3,9 mm	9,4 cm²	nē	6000069	m	3 m
GRM 35 100 FT	3000 mm	100 mm	35 mm	3,9 mm	23 cm²	nē	6000071	m	3 m
GRM 35 150 FT	3000 mm	150 mm	35 mm	3,9 mm	36,6 cm²	nē	6000072	m	3 m
GRM 35 200 FT	3000 mm	200 mm	35 mm	3,9 mm	50,1 cm²	nē	6000073	m	3 m
GRM 35 300 FT	3000 mm	300 mm	35 mm	4,8 mm	71,3 cm²	nē	6000075	m	3 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Vāks sietveida renei, klikšķināms FT	DGRR 100 FT	6001822	m	3 m
Stūra savienotājs FT	GEV 36 FT	6016723	Gabals	20 Gabals

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Fiksators starpsienas nostiprināšanai	KS GR A2	6062282	Gabals	30 Gabals
Starpsiena 30 DD	TSG 30 DD	6062314	m	3 m
Kabeļu atzarojuma plāksne FT	KAB GR FT	6220142	Gabals	10 Gabals
Sietveida renes adapteris jumta vadītāja turētājam	165 MBG HGRM	5218886	Gabals	50 Gabals
