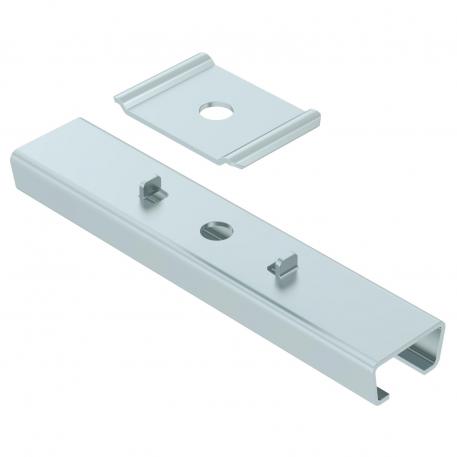

Sietveida renes vidus iekare FS 35 | 170 | 11 | 170 | cinks

morepic-1

morepic-2

Sietveida renes vidus iekare FS

Preces Nr. 6015400 | EAN 4012196940875

Preces Nr. / Tips

Garums	35 mm

Platums

Cauruma diametrs	11 mm

Izmērs B

Krāsa	cinks

Produkta apraksts

Produkta apraksts

Vidus piekare ar fiksatoru sietveida reņu piekarēm.

Tehniskie dati

Izmēri

Augstums	18 mm
Cauruma diametrs	11 mm
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	0,5877 kg CO2e / 1 Gabals
Funkciju nodrošināšana	nē
Garums	35 mm
Izmērs	B170mm
Izmērs B	170 mm
Izpildījums	iekārts

Krāsa	cinks
Materiāls	Tērauds
Piemērots metriskajam vītņstienim	10
platumam maks.	170 mm
platumam min.	170
Platums	170 mm
Regulējams	nē
Virsma	cinkots

Visi tipi

Visi tipi

Tips	Garums	Platums	Cauruma diametrs	Izmērs B	Krāsa	Preces Nr.	Daudzums	mazākā pārd. vien.
GMS 170 FS	35 mm	170 mm	11 mm	170 mm	cinks	6015400	Gabals	25 Gabals
GMS 270 FS	35 mm	270 mm	11 mm	270 mm	cinks	6015402	Gabals	25 Gabals
GMS 370 FS	35 mm	370 mm	11 mm	370 mm	cinks	6015404	Gabals	25 Gabals
GMS 470 FS	35 mm	470 mm	11 mm	470 mm	cinks	6015406	Gabals	10 Gabals
GMS 570 FS	35 mm	570 mm	11 mm	570 mm	cinks	6015408	Gabals	10 Gabals

Lejupielādes

Datu lapa GMS 170 FS / 6015400 , 0.21MB , pdf

Vadlīnijas KTS cable tray systems , 1.61MB , pdf

Vadlīnijas Ugunsdrošība elektrotehnikā – rokasgrāmata par ugunsdrošām instalācijām ēkās , 2.10MB , pdf

Brošūra Režģveida reņu sistēmas , 2.10MB , pdf

Brošūra False ceiling installations , 2.10MB , pdf

Katalogs Safety and protection installations – fire-tested routing systems , 19.95MB , pdf

Katalogs Cable support systems , 54.52MB , pdf

ES Atbilstības deklarācija GMS 170 FS / 6015400 , 0.12MB , pdf

REACH Atbilstības deklarācija GMS 170 FS / 6015400 , 0.12MB , pdf

Lejupielāde

RoHS Atbilstības deklarācija GMS 170 FS / 6015400 , 0.13MB , pdf

Lejupielāde

Pārbaudes sertifikāts Funkciju nodrošināšanai, vispārējais būvuzraudzības pārbaudes sertifikāts sietveida renēm GRM 55... ar vidus balstu , 0.94MB , pdf

Ekspertīzes atzinums Maintaining electrical functionality Fire protection fastening on load bearing wooden components , 6.58MB , pdf

Montāžas instrukcija Sietveida reņu sistēmas montāžas instrukcija , 9.52MB , pdf

Montāžas instrukcija General information on the mounting , 2.65MB , pdf

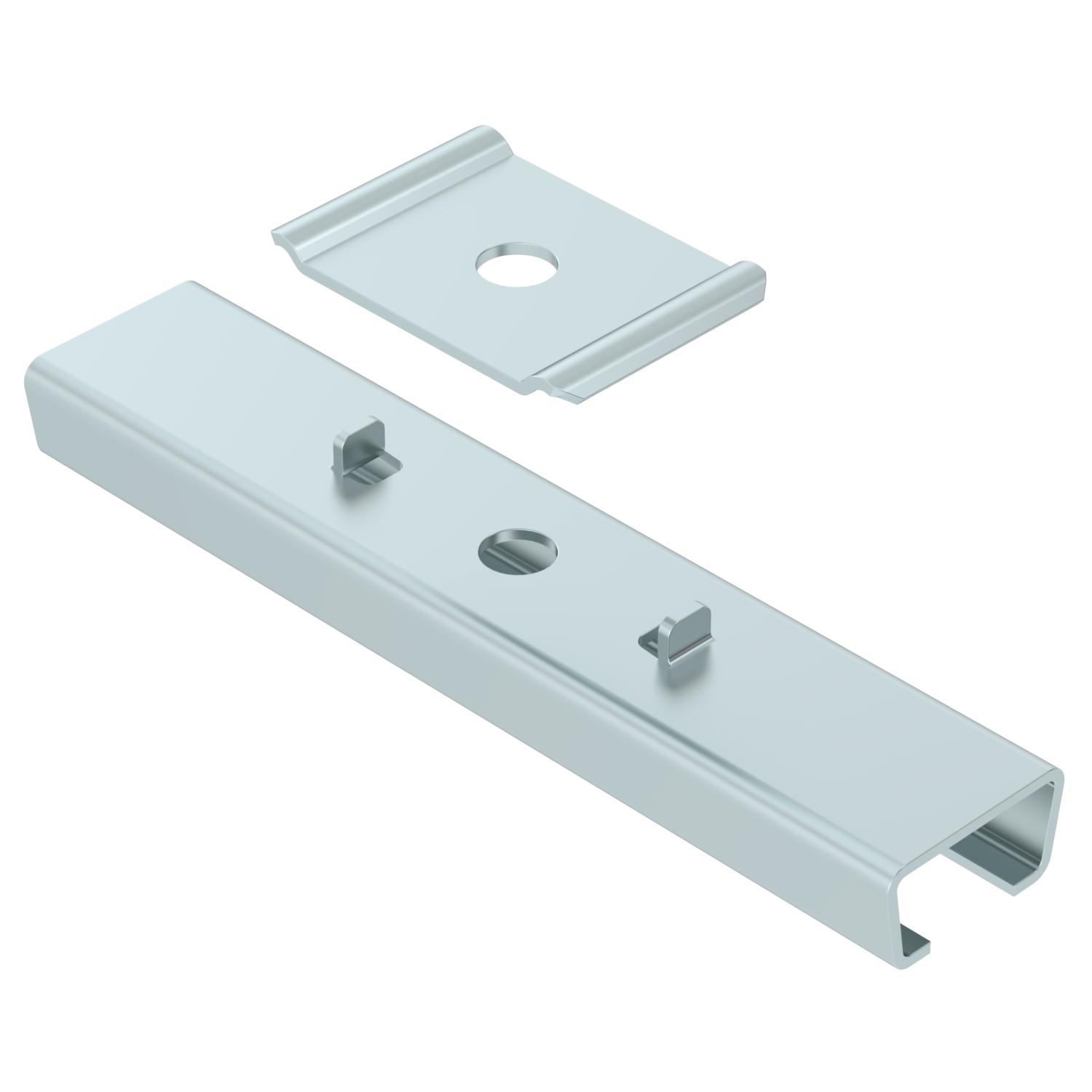

Produkta zīmējums GMS 170 FS / 6015400, 44.42 kB, jpg

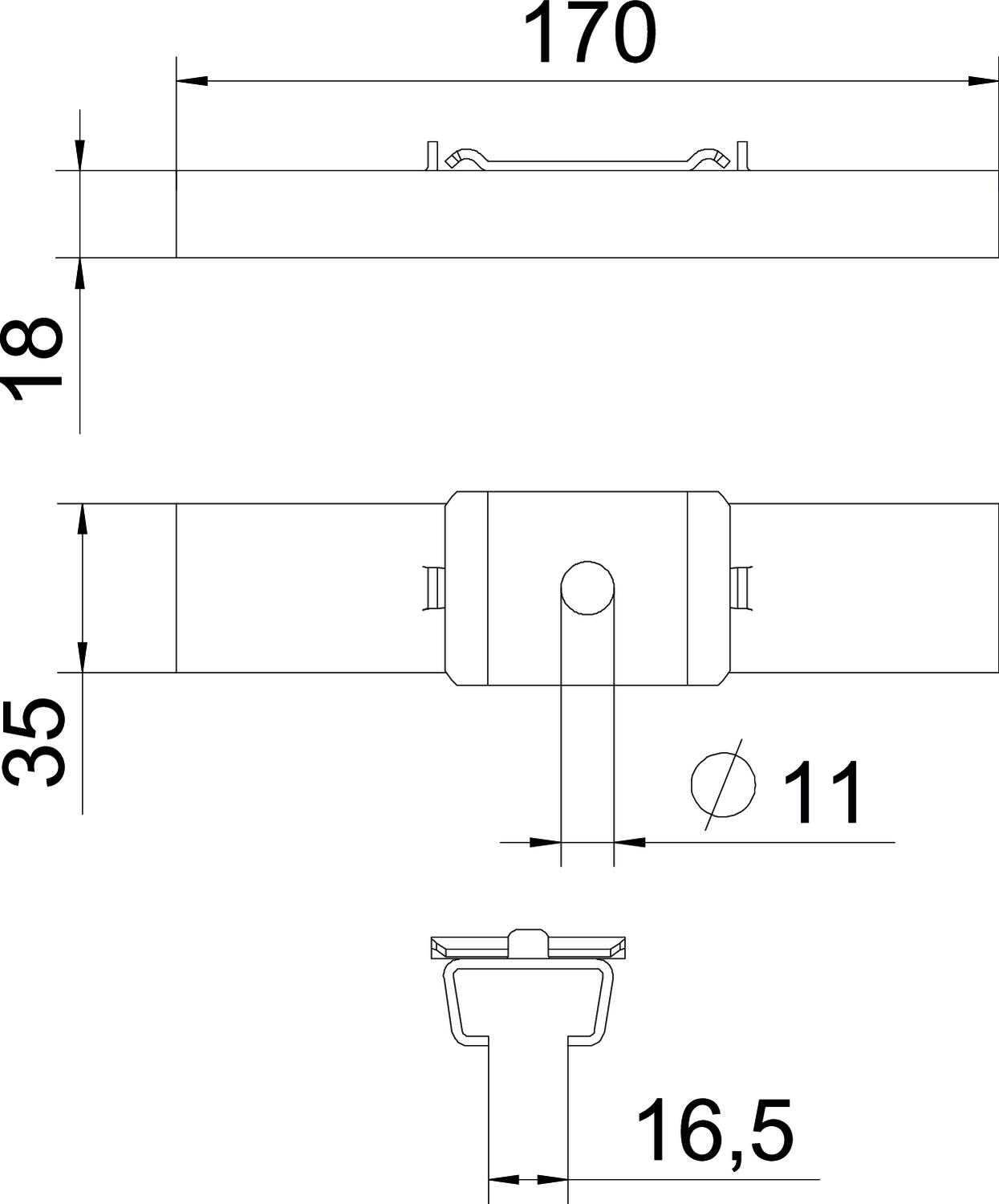

Dimensiju zīmējums GMS 170 FS / 6015400, 54.59 kB, jpg

GMS 170 FS / 6015400

6015400_KSTP1.stp, 164.83 kB
