Smagā sietveida rene 155 G
Preces Nr. 6003685 | EAN 4012195382546
- Produkta apraksts
-

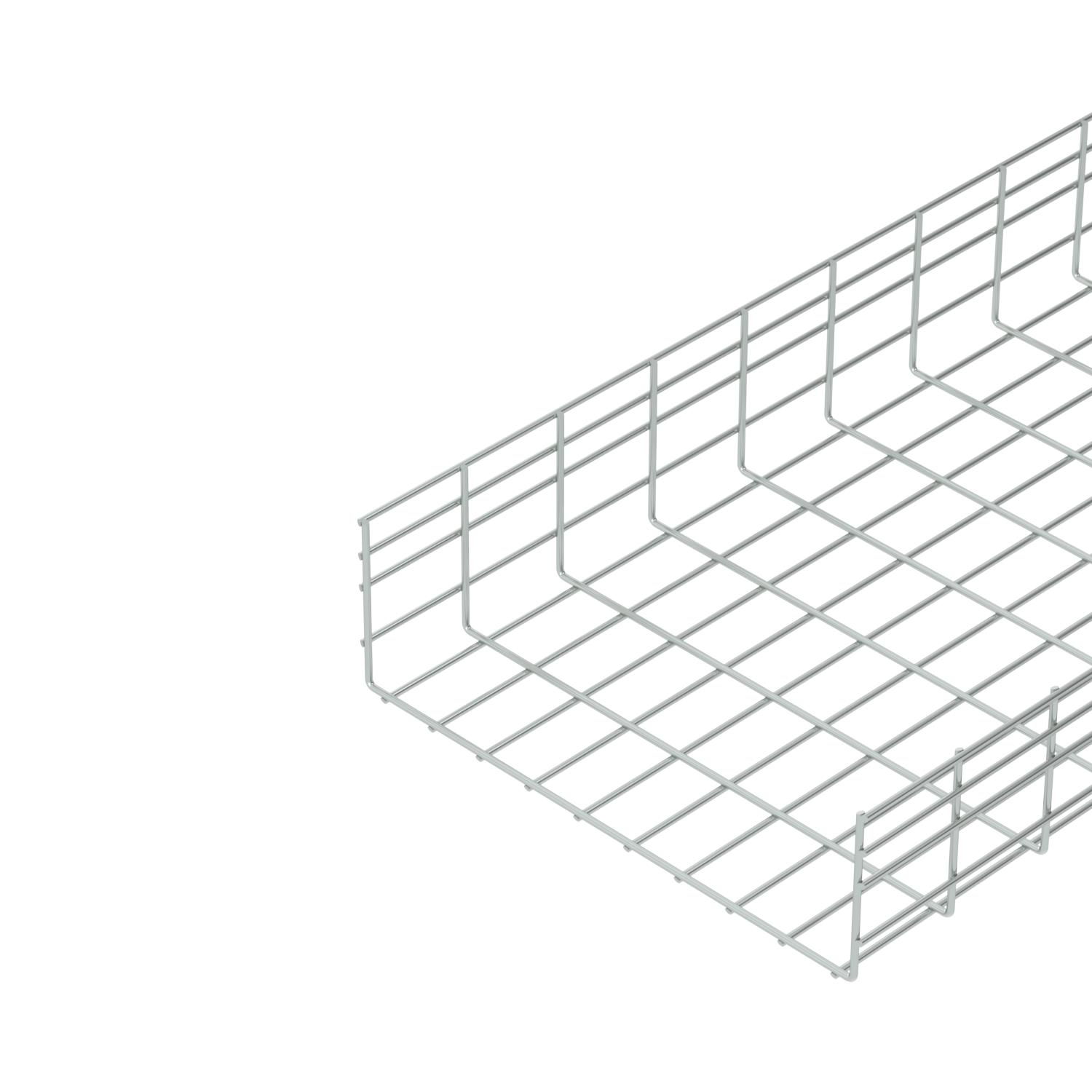

Produkta aprakstsSietveida rene no punktveidā sametinātām tērauda stieplēm ar malas augstumu 155 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.
Caurumu izmērs ir 50 x 100 mm.
-
- Tehniskie dati
-
Tehniskie dati

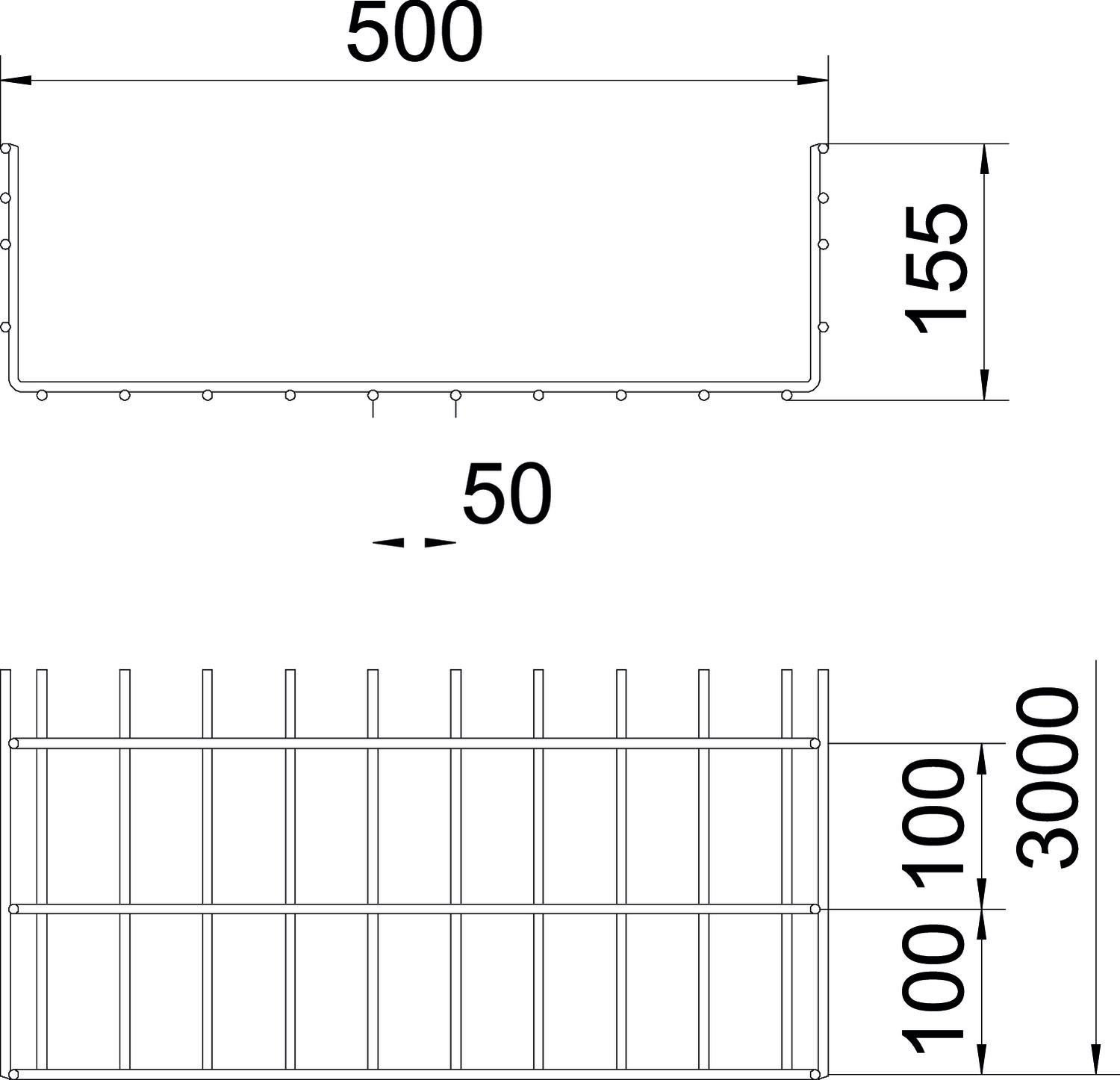

Derīgais šķērsgriezums 73800 mm² Derīgais šķērsgriezums 738 cm² Funkciju nodrošināšana nē Gara laiduma izpildījums nē Integrēta starpsiena bez Izmērs 155x500x3000 Kabeļu nesošās sistēmas savienotāju veids skrūvēts Krāsa cinks Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Noslogošanas testa tips saskaņā ar IEC 61537 II tips Profila forma U forma ROHS atbilstība jā Savienotāja izpildījums bez savienotāja Savienotāji bez skrūvēm nē Stieples diametrs 6 mm Virsma galvaniski cinkota Izmēri
Augstums 155 mm Augstums 6,1 in Garums 3000 mm Izmērs B 500 mm Platums 500 mm Platums 19,69 in Noslodze
Balstu atstatums 1,0 m 4,5 kN/m Balstu atstatums 1,5 m 2,6 kN/m Balstu atstatums 2,0 m 1,6 kN/m Balstu atstatums 2,5 m 1,15 kN/m Balstu atstatums 3,0 m 1 kN/m Balstu atstatums 3,5 m 0,92 kN/m Balstu atstatums 4,0 m 0,65 kN/m CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 10,6359 kg CO2e / 1 Metrs CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 10,6359 kg CO₂e Declared Unit Metrs Declared Unit Quantity 1 Tehniskie dati
Slodzes diagramma SGR 155 tipa sietveida renei
-
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
-
Attālums starp balstiem, m
-
Profila izliece mm pie pieļaujamās slodzes kN/m
-
Slodzes shēma pārbaudes laikā
-
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
-
Profila izlieces līkne atkarībā no balstu attāluma
-
- Visi tipi
-
Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Salaiduma vietu savienotājs G
GUV 6 G 6016572 20 Gabals
Vāks, neperforēts FS
DRLU 500 FS 6052512 3 m Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Aizsarguzgalis
SGR KS OR 6003758 500 Gabals
Vāka skava, universāla A2
DKU A2 6065600 20 Gabals
Kabeļu atzarojuma plāksne FS
KAB GR FS 6220139 10 Gabals - Lejupielādes
-
