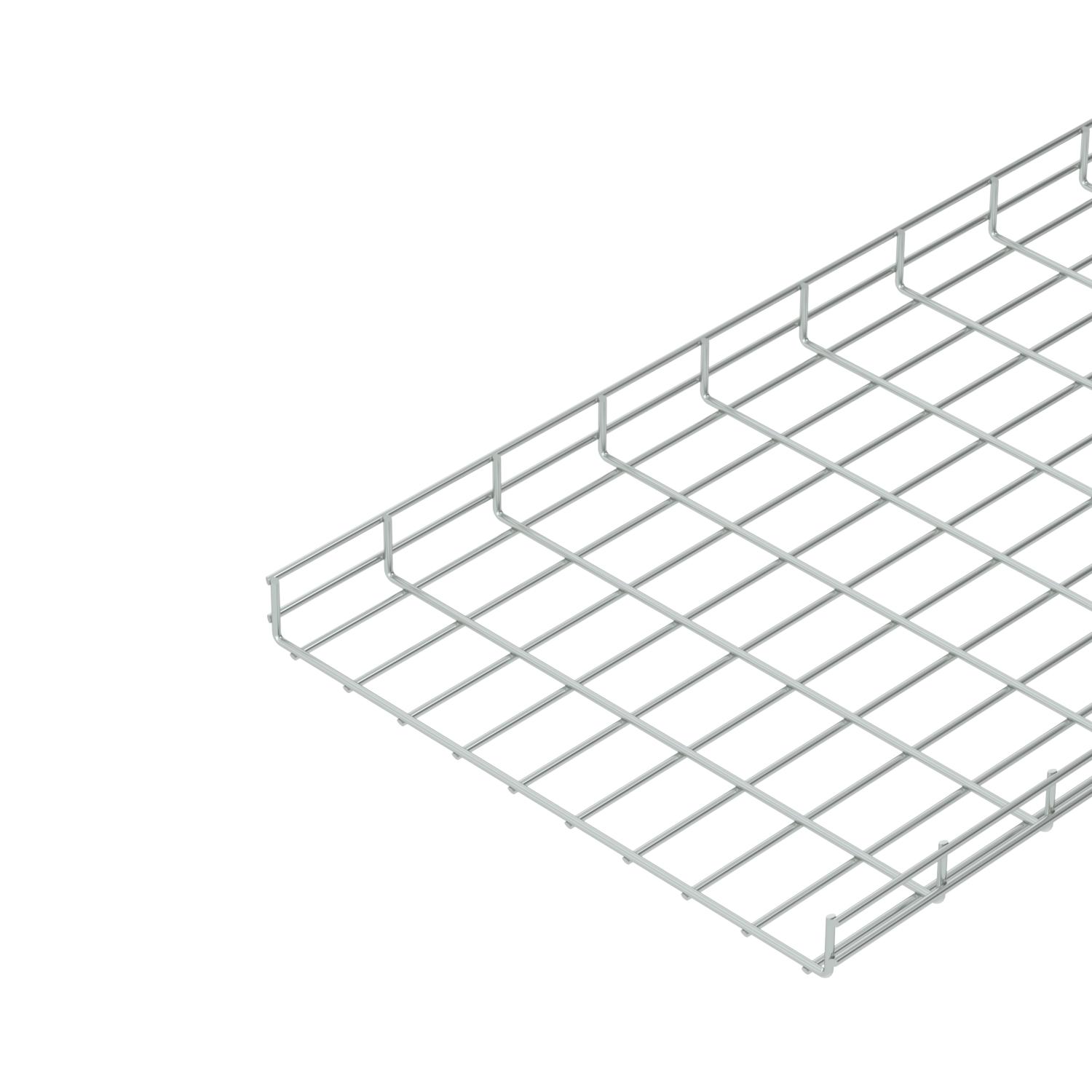

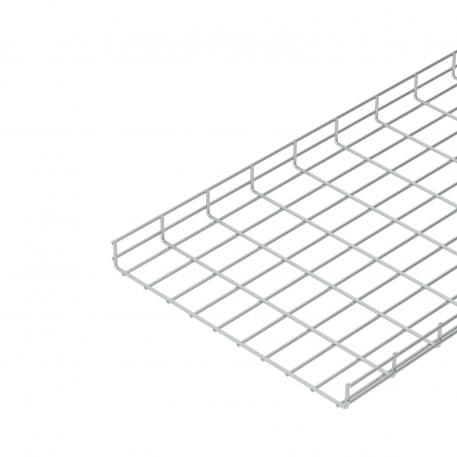

Smagā sietveida rene 55 G

Preces Nr. / Tips

Garums	3000 mm

Platums

Augstums	55 mm

Stieples diametrs	6 mm

Derīgais šķērsgriezums

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

Sietveida rene no punktveidā sametinātām tērauda stieplēm ar malas augstumu 55 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.

Caurumu izmērs ir 50 x 100 mm.

Tehniskie dati

Derīgais šķērsgriezums	220 cm²
Derīgais šķērsgriezums	22000 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Izmērs	55x500x3000
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	cinks
Materiāls	Tērauds

Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Profila forma	U forma
ROHS atbilstība	jā
Savienotāja izpildījums	bez savienotāja
Stieples diametrs	6 mm
Virsma	galvaniski cinkota

Balstu atstatums 1,0 m	2,9 kN/m
Balstu atstatums 1,5 m	1,5 kN/m

Balstu atstatums 2,0 m	0,75 kN/m
Balstu atstatums 3,0 m	0,4 kN/m

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	8,14 kg CO2e / 1 Metrs
CO2 vērtības noteikšanas datums	2025-05-21T00:00:00.000+0200
CO₂ Footprint (GWP)	8,14 kg CO₂e

Declared Unit	Metrs
Declared Unit Quantity	1

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Augstums	Stieples diametrs	Derīgais šķērsgriezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
SGR 55 100 G	3000 mm	100 mm	55 mm	6 mm	40 cm²	nē	6005470	m	3 m
SGR 55 150 G	3000 mm	150 mm	55 mm	6 mm	63 cm²	nē	6005472	m	3 m
SGR 55 200 G	3000 mm	200 mm	55 mm	6 mm	87 cm²	nē	6005474	m	3 m
SGR 55 300 G	3000 mm	300 mm	55 mm	6 mm	129 cm²	nē	6005476	m	3 m
SGR 55 400 G	3000 mm	400 mm	55 mm	6 mm	175 cm²	nē	6005478	m	3 m
SGR 55 500 G	3000 mm	500 mm	55 mm	6 mm	220 cm²	nē	6005480	m	3 m
SGR 55 600 G	3000 mm	600 mm	55 mm	6 mm	265 cm²	nē	6005482	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Salaiduma vietu savienotājs G	GUV 6 G	6016572	Gabals	20 Gabals
Vāks, neperforēts FS	DRLU 500 FS	6052512	m	3 m

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Aizsarguzgalis	SGR KS OR	6003758	Gabals	500 Gabals
Starpsiena 45 FS	TSG 45 FS	6062033	m	3 m
Vāka skava, universāla A2	DKU A2	6065600	Gabals	20 Gabals
Kabeļu atzarojuma plāksne FS	KAB GR FS	6220139	Gabals	10 Gabals
