Smagā sietveida rene SGR 105 FT

Preces Nr. / Tips

Garums	3000 mm

Platums

Augstums	105 mm

Stieples diametrs	6 mm

Derīgais šķērsgriezums

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

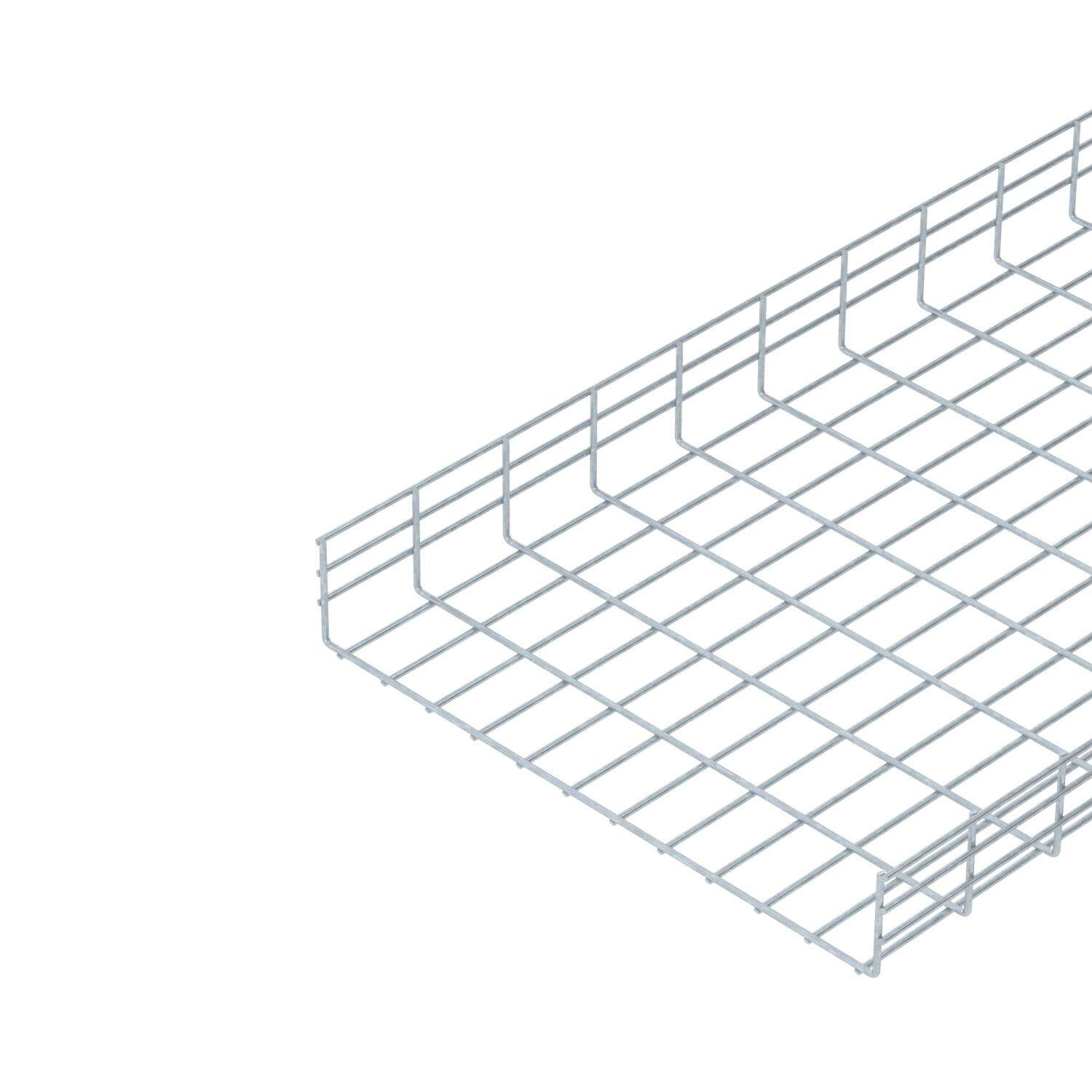

Sietveida rene no punktveidā sametinātām tērauda stieplēm ar malas augstumu 105 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.

Caurumu izmērs ir 50 x 100 mm.

Tehniskie dati

Augstums	4,13 in
Augstums	105 mm
Balstu atstatums 1,0 m	4,1 kN/m
Balstu atstatums 1,5 m	2,2 kN/m
Balstu atstatums 2,0 m	1,35 kN/m
Balstu atstatums 2,5 m	0,95 kN/m
Balstu atstatums 3,0 m	0,8 kN/m
Balstu atstatums 3,5 m	0,7 kN/m
Balstu atstatums 4,0 m	0,45 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	11,7732 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	55400 mm²
Derīgais šķērsgriezums	554 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē

Garums	3000 mm

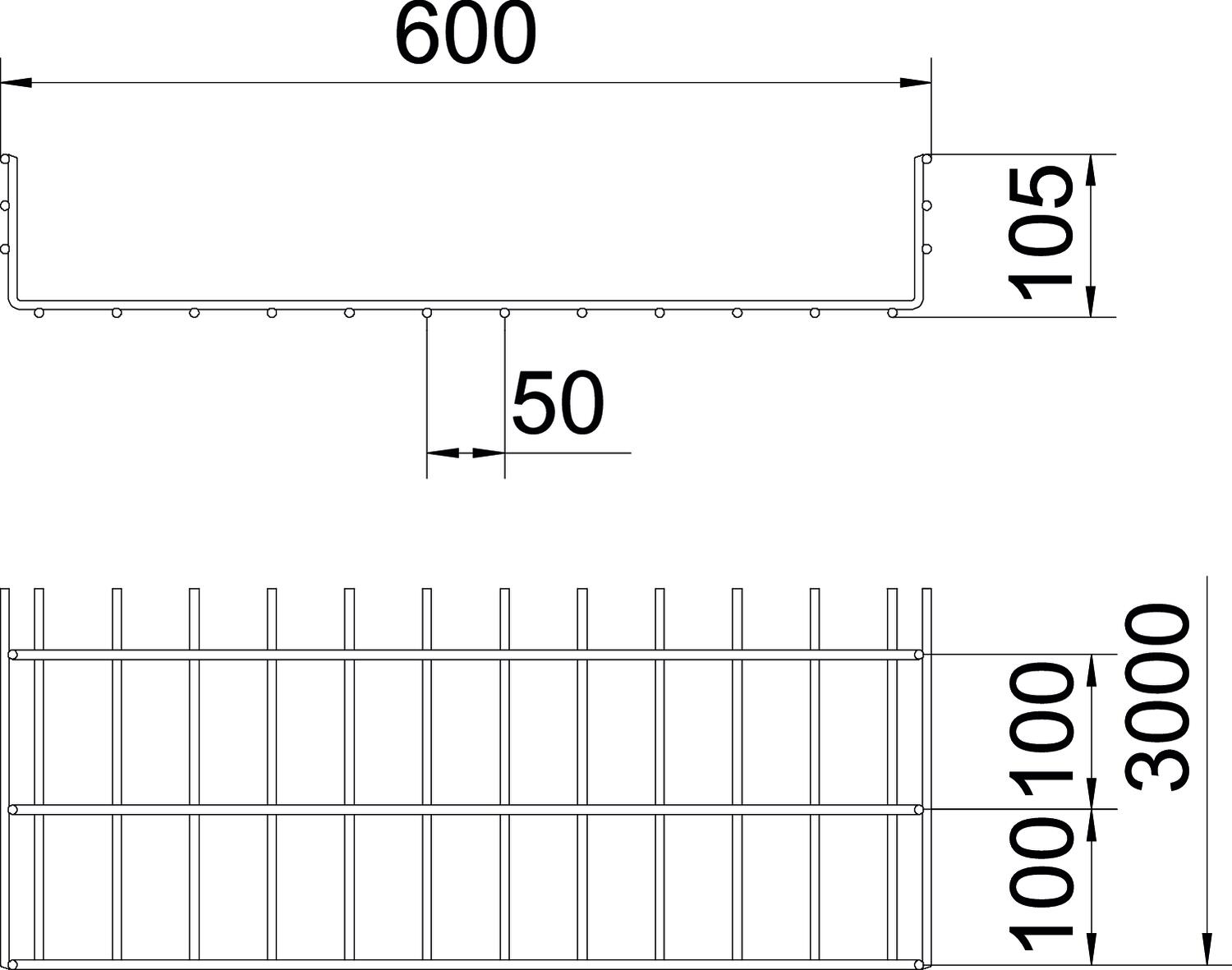

Izmērs	105x600x3000
Izmērs B	600 mm
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	cinks
Materiāls	Tērauds
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	23,62 in
Platums	600 mm
Profila forma	U forma
Savienotāja izpildījums	bez savienotāja
Stieples diametrs	6 mm
Virsma	karsti cinkots

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Augstums	Stieples diametrs	Derīgais šķērsgriezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
SGR 105 150 FT	3000 mm	150 mm	105 mm	6 mm	130 cm²	nē	6003175	m	3 m
SGR 105 200 FT	3000 mm	200 mm	105 mm	6 mm	175 cm²	nē	6003214	m	3 m
SGR 105 300 FT	3000 mm	300 mm	105 mm	6 mm	268 cm²	nē	6003309	m	3 m
SGR 105 400 FT	3000 mm	400 mm	105 mm	6 mm	363 cm²	nē	6003402	m	3 m
SGR 105 500 FT	3000 mm	500 mm	105 mm	6 mm	459 cm²	nē	6003515	m	3 m
SGR 105 600 FT	3000 mm	600 mm	105 mm	6 mm	554 cm²	nē	6003616	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Salaiduma vietu savienotājs FT	GUV 6 FT	6016573	Gabals	20 Gabals
Vāks, neperforēts DD	DRLU 600 DD	6052674	m	3 m

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Aizsarguzgalis	SGR KS OR	6003758	Gabals	500 Gabals
Starpsiena 85 DD	TSG 85 DD	6062331	m	3 m
Vāka skava, universāla A2	DKU A2	6065600	Gabals	20 Gabals
Kabeļu atzarojuma plāksne FT	KAB GR FT	6220142	Gabals	10 Gabals
