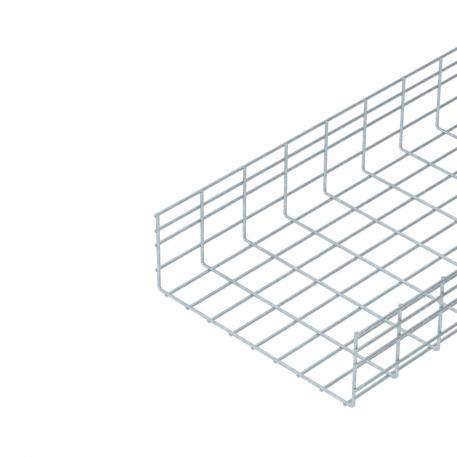

Smagā sietveida rene SGR 155 FT 3000 | 450 | 155 | 6 | 663 | nē

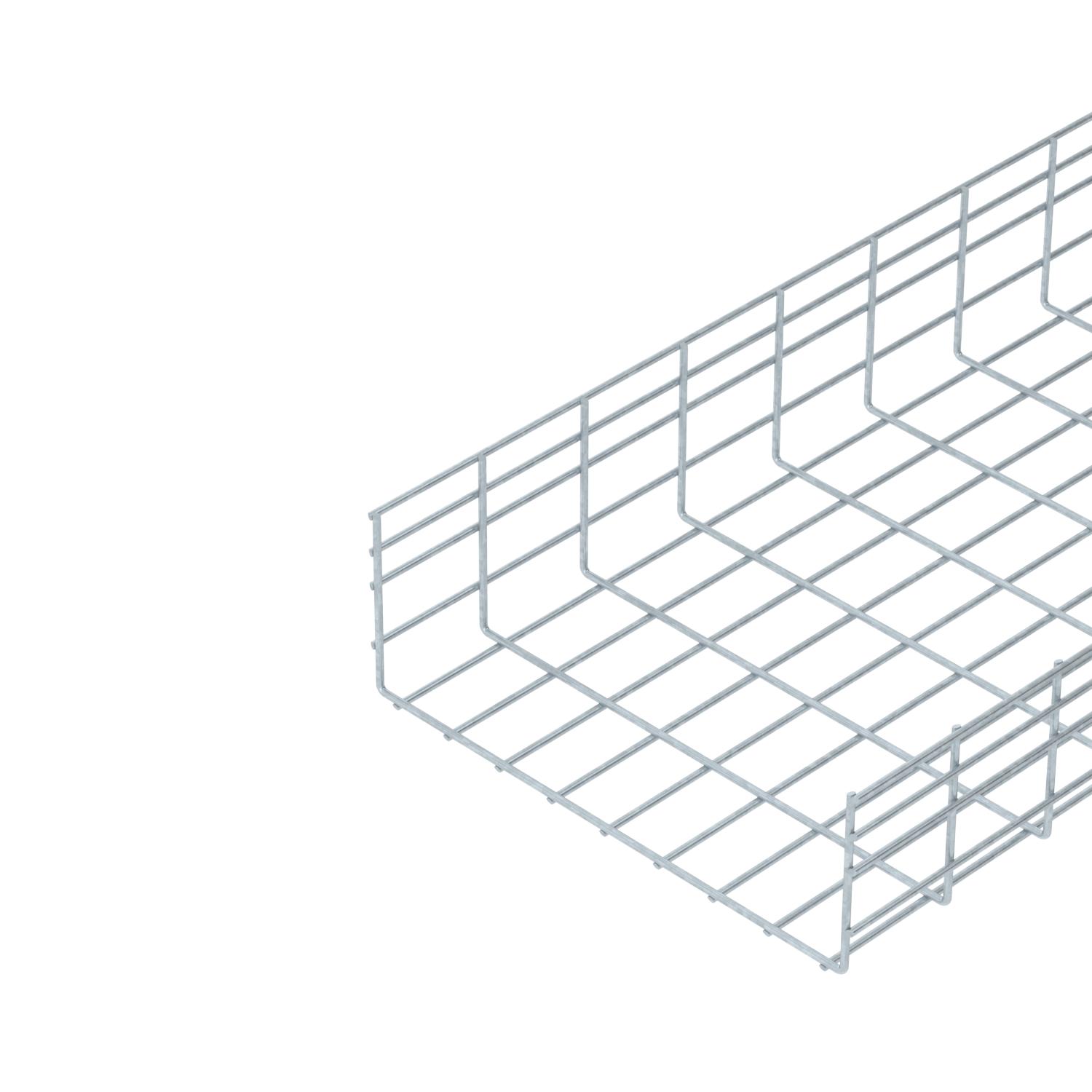

Smagā sietveida rene SGR 155 FT

Preces Nr. 6003695 | EAN 4012195380283

Preces Nr. / Tips

Garums	3000 mm

Platums

Augstums	155 mm

Stieples diametrs	6 mm

Derīgais šķērsgriezums

Funkciju nodrošināšana	nē

Produkta apraksts

Produkta apraksts

Sietveida rene no punktveidā sametinātām tērauda stieplēm ar malas augstumu 155 mm.

Magnētiskā ekranējuma efektivitāte bez vāka 15 dB, ar vāku 25 dB.

Caurumu izmērs ir 50 x 100 mm.

Tehniskie dati

Tehniskie dati

Derīgais šķērsgriezums	663 cm²
Derīgais šķērsgriezums	66300 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Integrēta starpsiena	bez

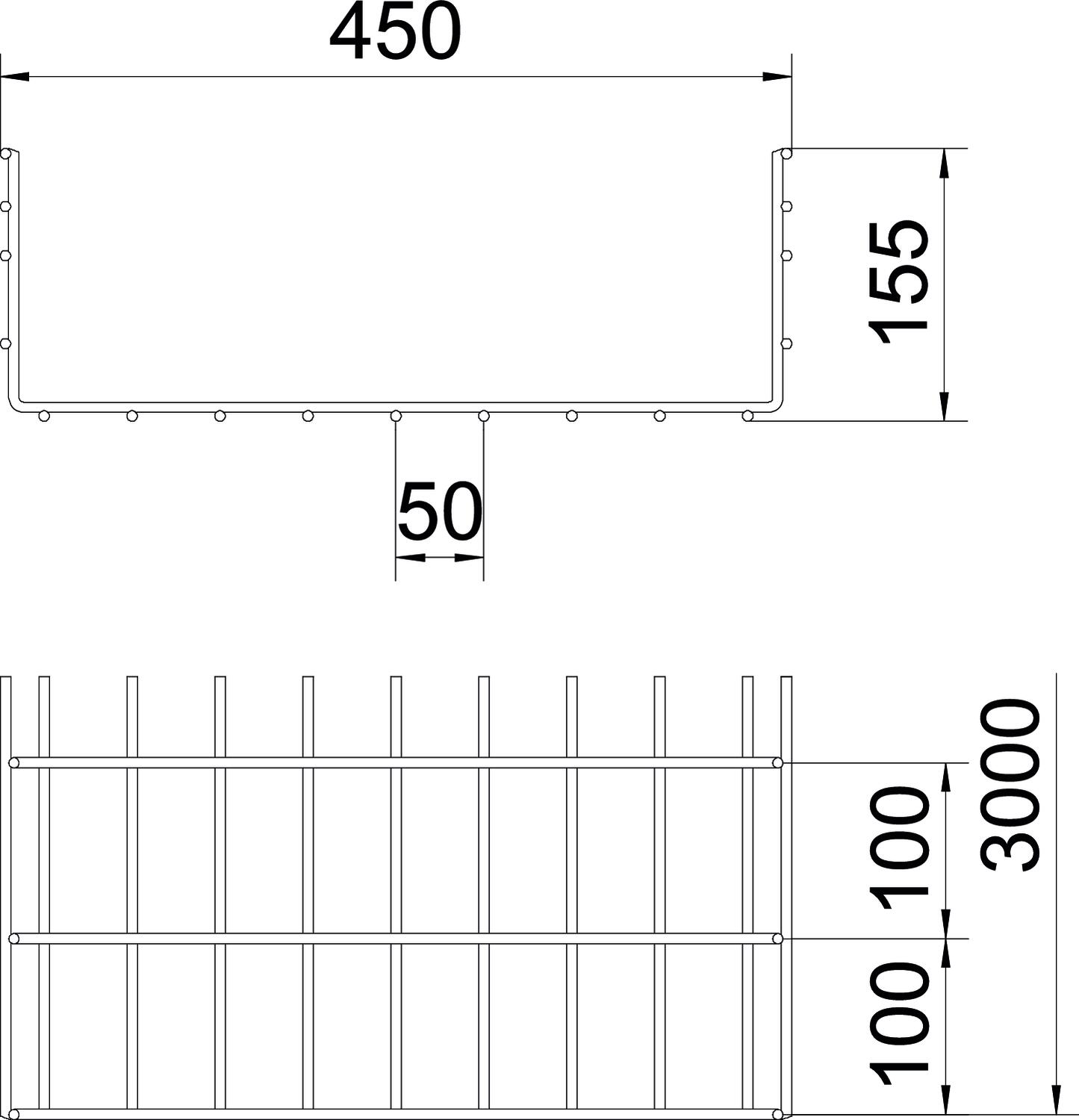

Izmērs	155x450x3000
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	cinks
Materiāls	Tērauds

Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Profila forma	U forma
ROHS atbilstība	jā
Savienotāja izpildījums	bez savienotāja
Savienotāji bez skrūvēm	nē
Stieples diametrs	6 mm
Virsma	karsti cinkots

Izmēri

Augstums	155 mm
Augstums	6,1 in
Garums	3000 mm

Izmērs B	450 mm
Platums	17,72 in
Platums	450 mm

Noslodze

Balstu atstatums 1,0 m	4,1 kN/m
Balstu atstatums 1,5 m	2,5 kN/m
Balstu atstatums 2,0 m	1,6 kN/m
Balstu atstatums 2,5 m	1,15 kN/m

Balstu atstatums 3,0 m	0,95 kN/m
Balstu atstatums 3,5 m	0,83 kN/m
Balstu atstatums 4,0 m	0,6 kN/m

CO2 pēdas nospiedums (Product Carbon Footprint)

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	11,1098 kg CO2e / 1 Metrs
CO2 vērtības noteikšanas datums	2025-05-27T00:00:00.000+0200
CO₂ Footprint (GWP)	11,1098 kg CO₂e

Declared Unit	Metrs
Declared Unit Quantity	1

Tehniskie dati

Slodzes diagramma SGR 155 tipa sietveida renei

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Augstums	Stieples diametrs	Derīgais šķērsgriezums	Funkciju nodrošināšana	Preces Nr.	Daudzums	mazākā pārd. vien.
SGR 155 300 FT	3000 mm	300 mm	155 mm	6 mm	438 cm²	nē	6003692	m	3 m
SGR 155 450 FT	3000 mm	450 mm	155 mm	6 mm	663 cm²	nē	6003695	m	3 m
SGR 155 500 FT	3000 mm	500 mm	155 mm	6 mm	738 cm²	nē	6003696	m	3 m
SGR 155 600 FT	3000 mm	600 mm	155 mm	6 mm	888 cm²	nē	6003698	m	3 m
