Starplika 20 | | 10,5 | 2 | M10

morepic-1

morepic-2

Starplika

Preces Nr. 3402096 | EAN 4012195300137

Preces Nr. / Tips

Izmērs D, min.

Izmērs d

Izmērs H

Vītne

Produkta apraksts

Produkta apraksts

DIN 125 formai A atbilstoša universālā starplika.

Tehniskie dati

Tehniskie dati

Ar zobiem	nē
Ārējais diametrs	20 mm
Cauruma forma	apaļš
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	0,0102 kg CO2e / 1 Gabals
Fasetes veida	nē
Iekšējais diametrs	10,5 mm
Izmērs	M10
Izmērs d	10,5 mm

Izmērs D, min.	20 mm
Izmērs H	2 mm
Loksnes biezums	0,08 in
Materiāla biezums	2 mm
Materiāls	Tērauds
Rūdīts	nē
Virsma	galvaniski cinkota
Vītne	M10

Visi tipi

Visi tipi

Tips	Izmērs D, min.	Izmērs d	Izmērs H	Vītne	Preces Nr.	Daudzums	mazākā pārd. vien.
WS M6 D12 G	12 mm	6,4 mm	1,6 mm	M6	3402061	Gabals	1000 Gabals
WS M8 D16 G	16 mm	8,4 mm	1,6 mm	M8	3402088	Gabals	100 Gabals
WS M10 D20 G	20 mm	10,5 mm	2 mm	M10	3402096	Gabals	100 Gabals
WS M12 D24 G	24 mm	13 mm	2,5 mm	M12	3402126	Gabals	100 Gabals

Lejupielādes

Datu lapa WS M10 D20 G / 3402096 , 0.15MB , pdf

Vadlīnijas Ugunsdrošība elektrotehnikā – rokasgrāmata par ugunsdrošām instalācijām ēkās , 2.10MB , pdf

Brošūra False ceiling installations , 2.10MB , pdf

Katalogs Safety and protection installations – fire-tested routing systems , 19.95MB , pdf

Katalogs Fastening materials , 19.78MB , pdf

ES Atbilstības deklarācija WS M10 D20 G / 3402096 , 0.06MB , pdf

Lejupielāde

REACH Atbilstības deklarācija WS M10 D20 G / 3402096 , 0.12MB , pdf

Lejupielāde

RoHS Atbilstības deklarācija WS M10 D20 G / 3402096 , 0.13MB , pdf

Lejupielāde

Produkta zīmējums WS M10 D20 G / 3402096, 16.16 kB, jpg

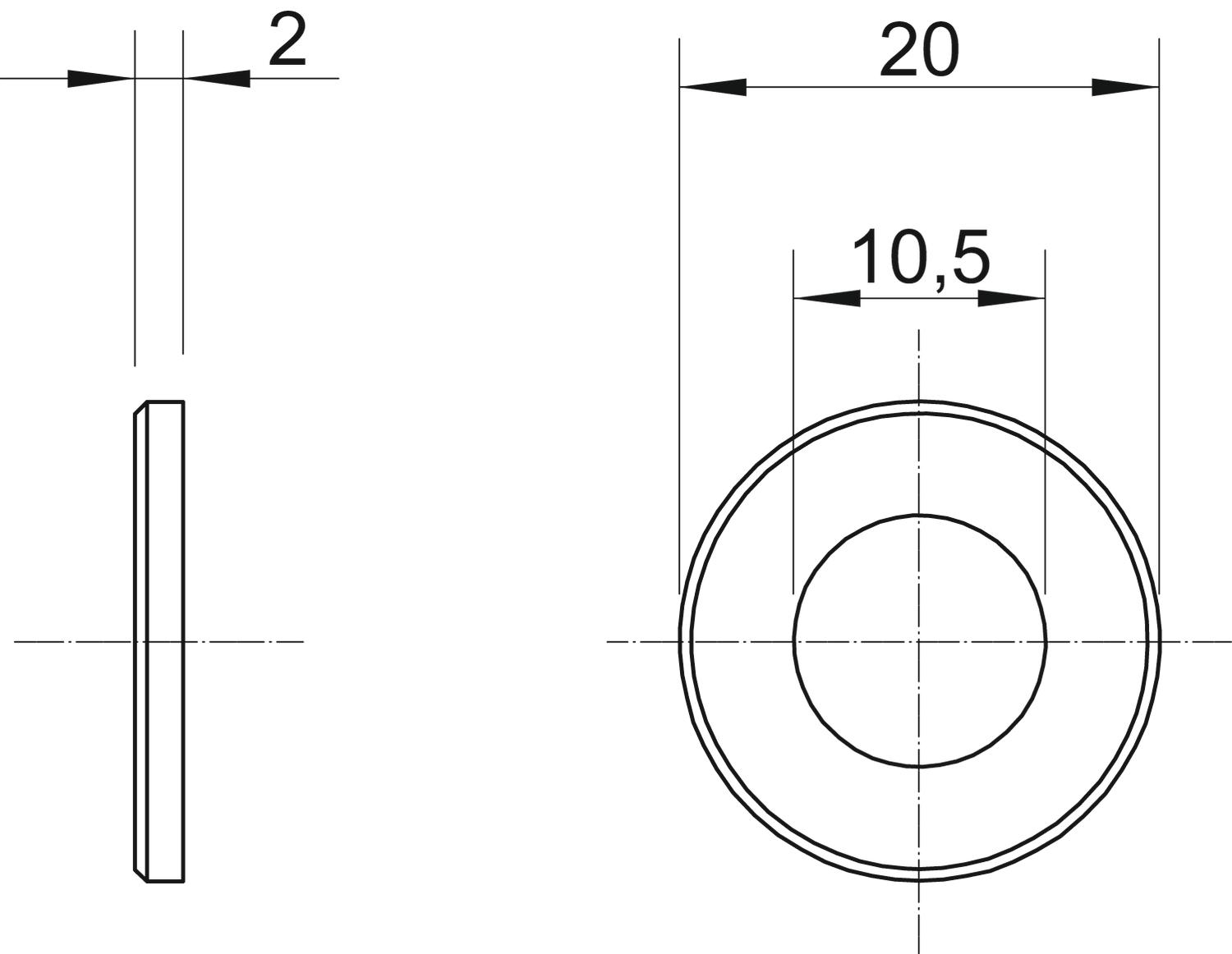

Dimensiju zīmējums WS M10 D20 G / 3402096, 61.83 kB, jpg

WS M10 D20 G / 3402096

3402096_KSTP1.stp, 11.38 kB
