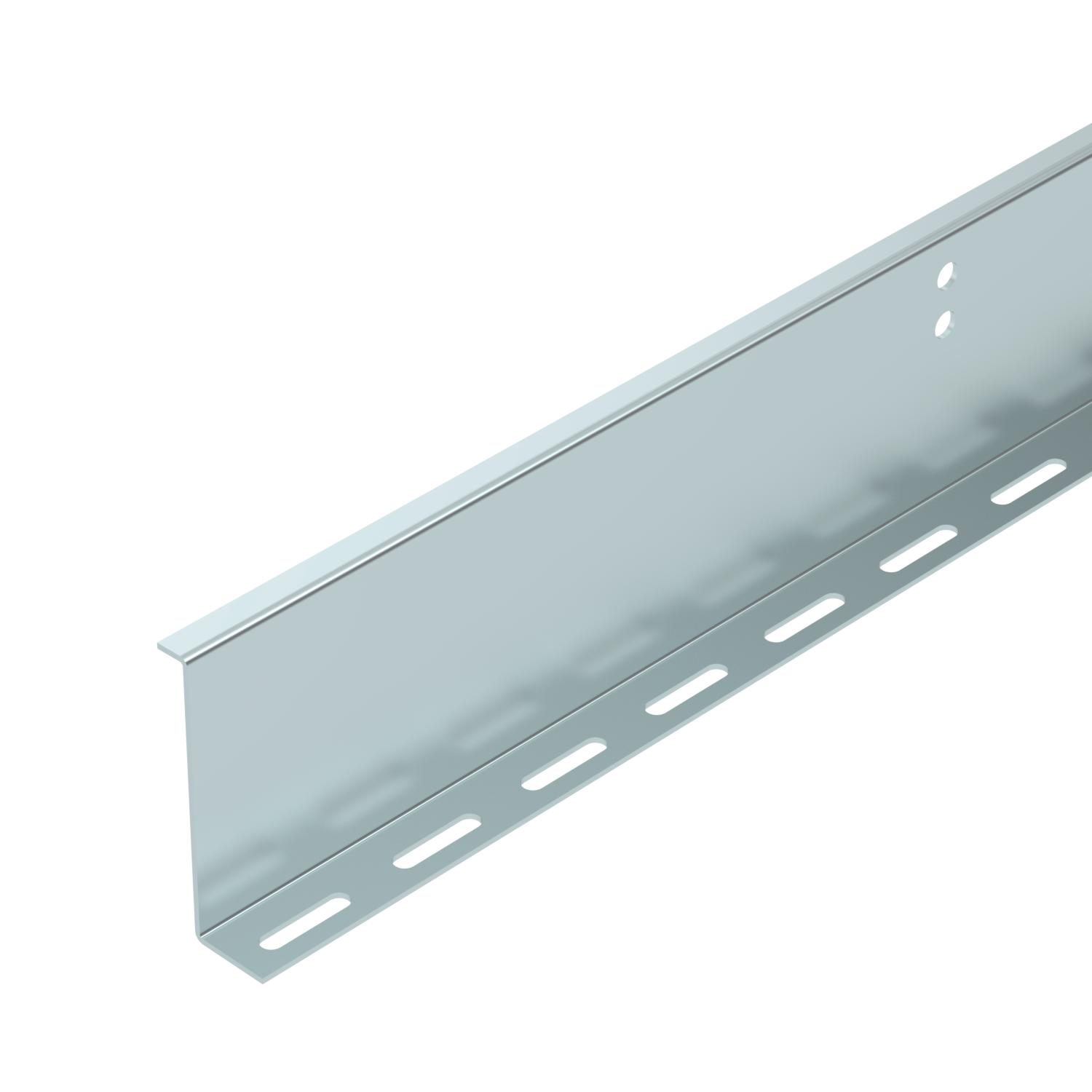

Starpsiena, Z formas 100 FS
Preces Nr. 6062390 | EAN 4012196341788
- Produkta apraksts
-
Produkta aprakstsStarpsiena kabeļu reņu sistēmai BKRS, kas iztur cilvēka svaru. Nostiprināšana ar apaļām plakangalvas skrūvēm M 6 x 12 mm perforētajā pamatnē.
Sākot ar platumu 200 mm ir jāizmanto starpsiena ar maksimālo nodalījuma izmēru 220 mm.
Sākot ar platumu 500 mm ir jāizmanto divas starpsiena ar maksimālo nodalījuma izmēru 220 mm.
-
- Tehniskie dati
-

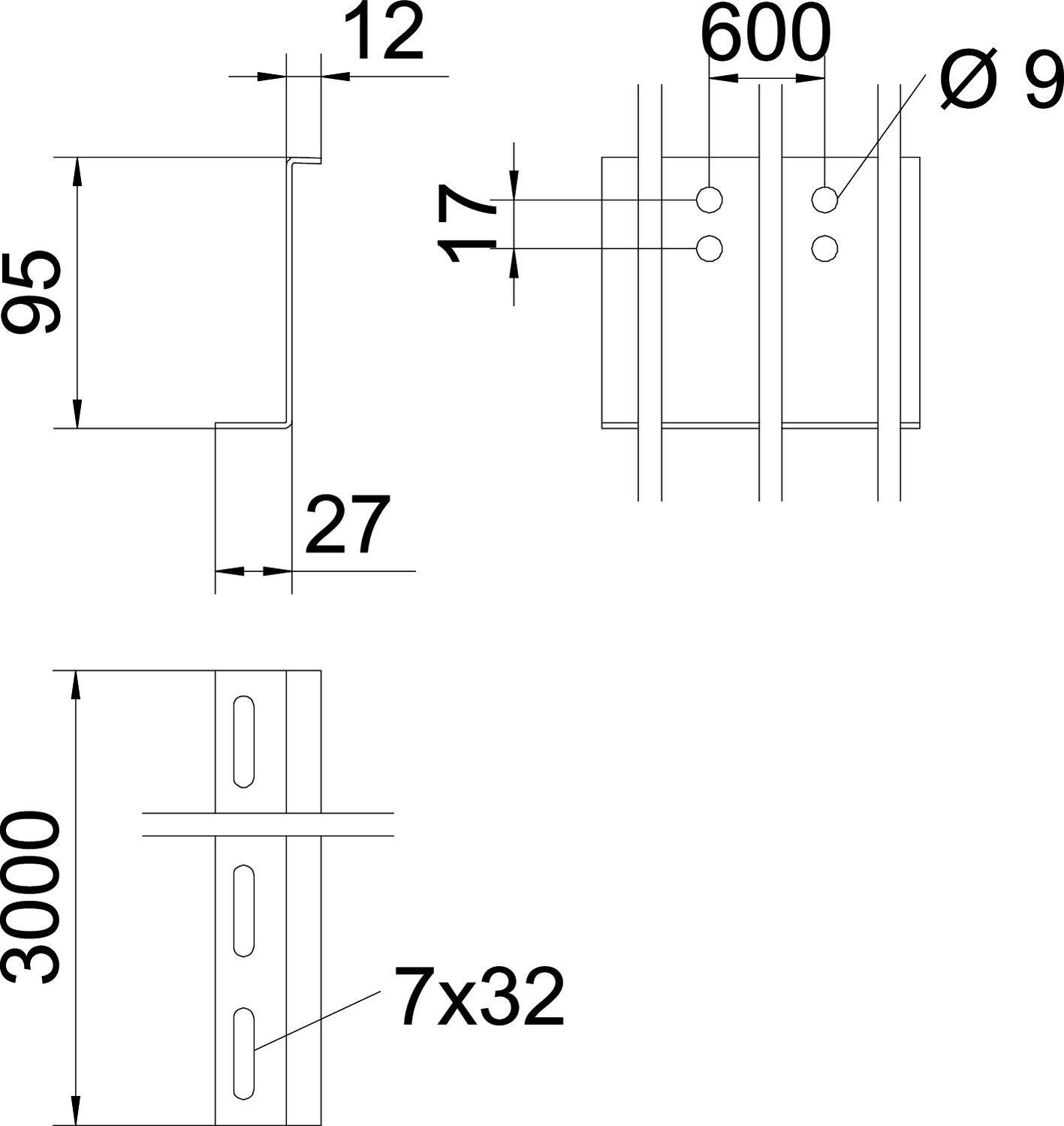

Izmēri
Augstums 95 mm Augstums 4 in CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 4,3791 kg CO2e / 1 Metrs Funkciju nodrošināšana nē Garums 3000 mm Garums 10 ft Izmērs 100x2x3000 Izmērs H 100 mm Izmērs L 3000 mm Izpildījums Citi Krāsa cinks Loksnes biezums 2 mm Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Piemērots kabeļu renei jā Piemērots kabeļu trepēm nē Piemērots režģveida renei nē Platums 34 mm Stiprinājuma caurumi (ETIM) jā Virsma cinkots - Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni F
FRSB 6x12 F 6406122 100 Gabals - Lejupielādes
-
Datu lapa TSG100Z BKRS FS / 6062390 , 0.22MB , pdfVadlīnijas KTS cable tray systems , 1.61MB , pdfES Atbilstības deklarācija TSG100Z BKRS FS / 6062390 , 0.12MB , pdfApvienotās Karalistes atbilstības deklarācija TSG100Z BKRS FS / 6062390 , 0.09MB , pdfREACH Atbilstības deklarācija TSG100Z BKRS FS / 6062390 , 0.12MB , pdfRoHS Atbilstības deklarācija TSG100Z BKRS FS / 6062390 , 0.12MB , pdfMontāžas instrukcija Montāžas instrukcija, kabeļu trepju sistēmas , 6.45MB , pdfMontāžas instrukcija General information on the mounting , 2.65MB , pdfMontāžas instrukcija BKRS walkable cable tray systems , 5.36MB , pdfMontāžas instrukcija Begehbares Kabelrinnensystem BKRS für VW AG nach VASS-Standard , 4.17MB , pdf
