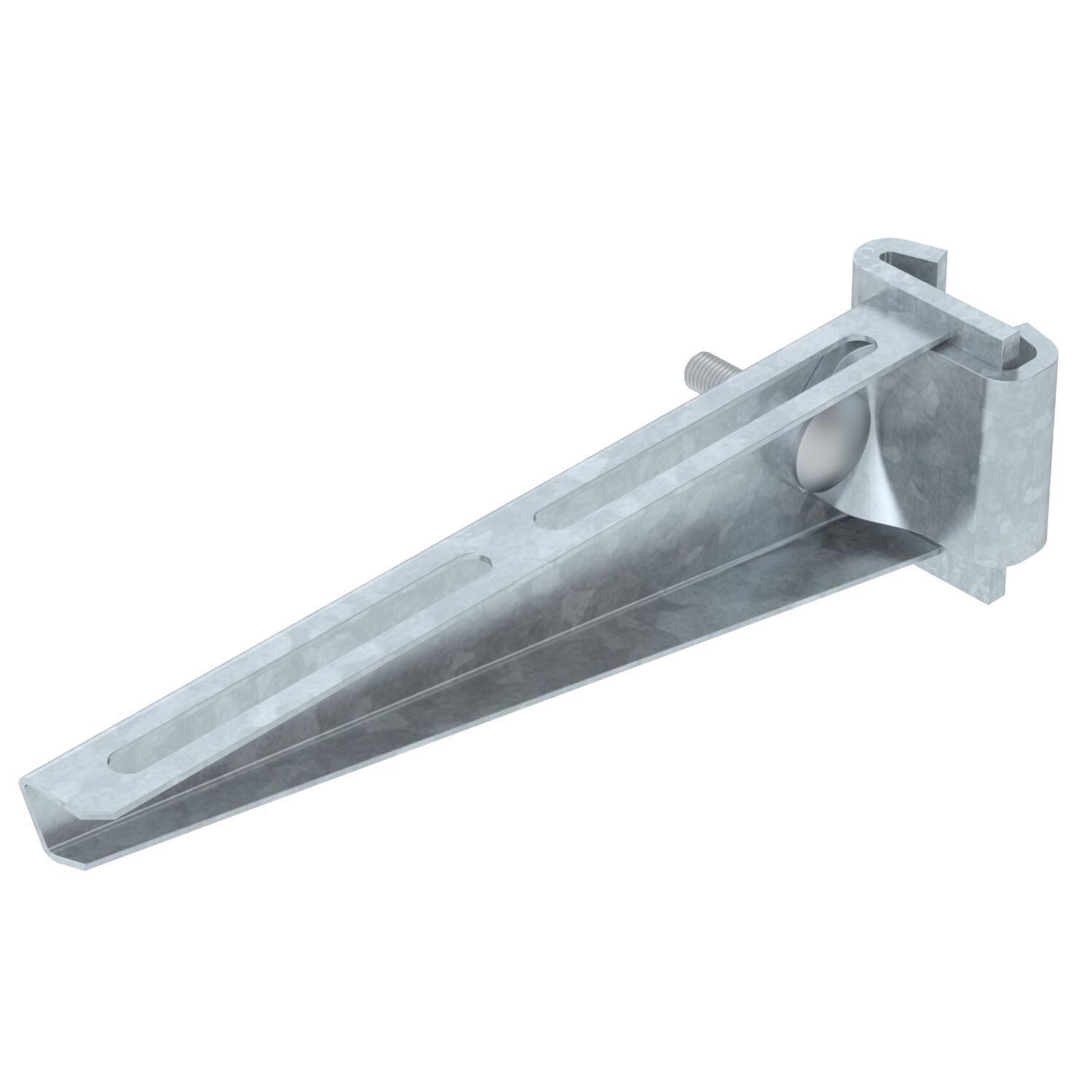

Statņa balstenis AS 15
Preces Nr. 6421350 | EAN 4012196207855
- Produkta apraksts
-
Produkta aprakstsViegla izpildījuma statņa balstenis vienlaidu nostiprināšanai pie IS 8 statņa.
Statņa balsteni var nostiprināt abās I-veida statņa pusēs.
Nepieciešamo spaiļu apskavu (preces Nr. 6419015), ieskaitot skrūvi un uzgriezni, iespējams pasūtīt balsteņa platumiem 110 - 160 mm atsevišķi.
-
- Tehniskie dati
-

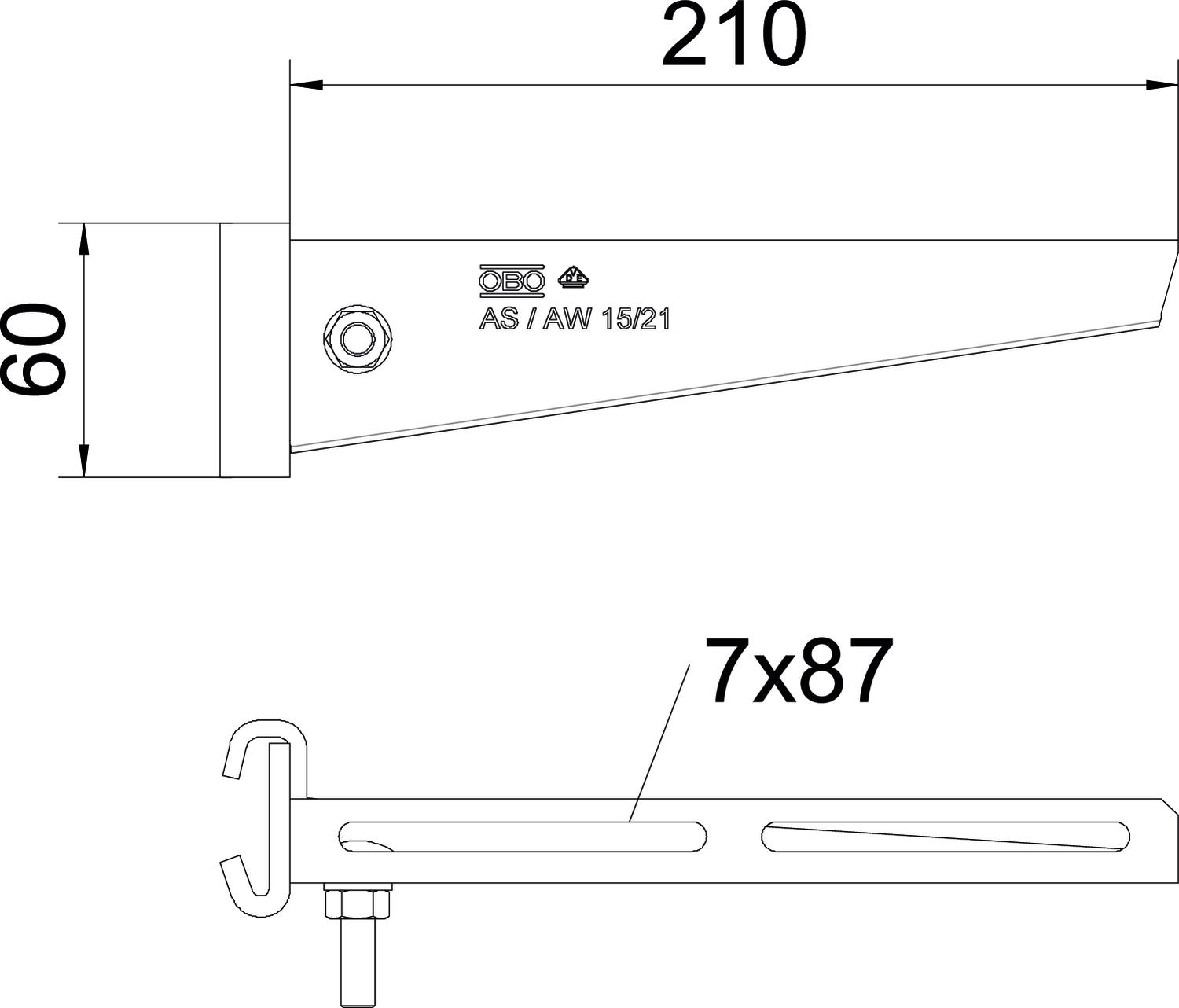

Izmēri
Augstums 60 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,9596 kg CO2e / 1 Gabals EPD prece jā F, izteikts kN 1,5 kN Funkciju nodrošināšana nē Garums 41 mm Izmērs B210mm Izmērs A 41 mm Izmērs B 210 mm Izmērs H 60 mm Izpildījums Statņa balstenis Krāsa cinks Materiāls Tērauds Nerūsējošs tērauds, kodināts nē Platums 210 mm Virsma karsti cinkots Tehniskie dati
AS 15 tipa balstena slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Slodzes līkne ar mm izteiktu balsteņa garumu
-
- Visi tipi
-
Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni F
FRSB 6x12 F 6406122 100 Gabals - Lejupielādes
-
Datu lapa AS 15 21 FT / 6421350 , 0.21MB , pdfVadlīnijas KTS cable tray systems , 1.61MB , pdfES Atbilstības deklarācija AS 15 21 FT / 6421350 , 0.12MB , pdfApvienotās Karalistes atbilstības deklarācija AS 15 21 FT / 6421350 , 0.09MB , pdfREACH Atbilstības deklarācija AS 15 21 FT / 6421350 , 0.12MB , pdfRoHS Atbilstības deklarācija AS 15 21 FT / 6421350 , 0.12MB , pdfProdukta vides deklarācija (EPD) AS 15 21 FT / 6421350 , 1.48MB , pdfMontāžas instrukcija I veida statņu sistēmas montāžas instrukcija , 1.41MB , pdfMontāžas instrukcija General information on the mounting , 2.65MB , pdf
