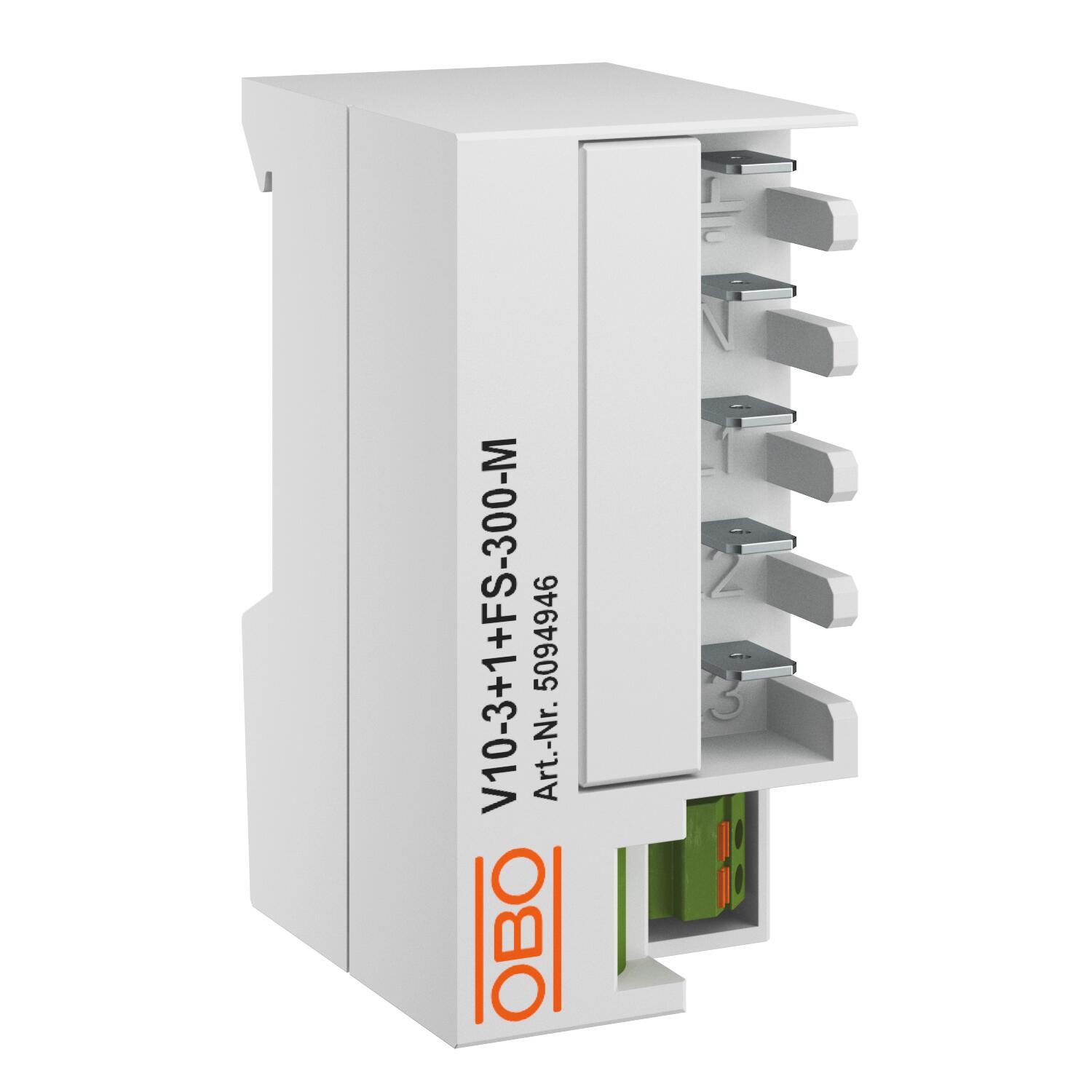

Surge arrester V10 – Mini
Preces Nr. 5094946 | EAN 4012197504922
- Produkta apraksts
-
Produkta aprakstsPārsprieguma aizsargierīce – kompakts modulis, tips 2+3
• pārspriegumaizsardzība sekundārajās sadalēs atb. VDE 0100-443 (IEC 60364-4-44)
• kopējā novadīšanas spēja līdz 60 kA (8/20)
• integrēts 3+1 risinājums TN un TT tīklu sistēmām, moduļa platums 45 mm
• jaudīga varistoru tehnoloģija
• ar termisku un dinamisku atvienošanas ierīci, kā arī optisku darbības indikatoru
• pieejama ar skaņas signalizāciju -AS vai tālvadības signalizāciju -FS
Pielietojums: sekundārā/starpstāvu sadale, kā arī ierīču aizsardzība maiņstrāvas sistēmās.
-
- Tehniskie dati
-
Tehniskie dati

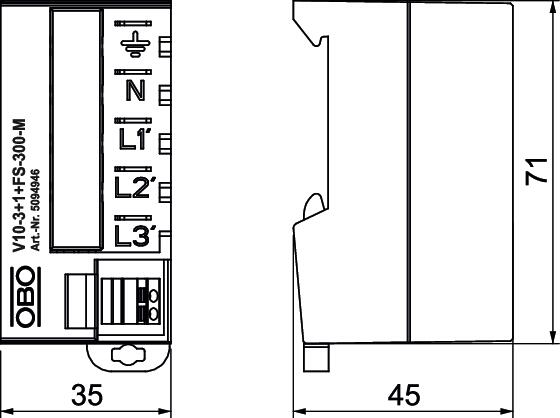

Aizsardzības veids IP20 Augstākais pastāvīgais spriegums (L-N) 300 V Augstākais pastāvīgais spriegums (N-PE) 255 V Augstums 76 mm FM kontakti Atvērējs Gaisa mitrums maks. 95 % Gaisa mitrums min. 5 % Garums 38 mm Ierīces signalizācija optisks Impulsu strāva novadītājā (8/20 µs) [kopējā] 60 kA Integrēta aizsardzība pie ieejas nē Izmantošanas temperatūras diapazons maks. 85 °C Izmantošanas temperatūras diapazons min. -40 °C Izmērs 300V Izpildījums 3+NPE Komutācijas jauda AC 250V / 1A ; 125V / 1A Komutācijas jauda DC 48V / 0,5A; 24V / 0,5A; 12V / 0,5A LPZ 1→3 Maksimālā aizsardzība pie ieejas 63 A Maksimālā impulsu strāva novadītājā (8/20 μs) [L-N] 20 kA Maksimālā impulsu strāva novadītājā (8/20 μs) [N-PE] 40 kA Maksimumstrāvas aizsardzība tīkla pusē 63 A gG Montāžas veids Montāžas sliede 35 mm Nominālā noplūdes strāva (8/20 µs) 10 kA Nominālā slodzes strāva (ieejas/izejas spaile) 32 A Nominālais spriegums AC (50/60 Hz) 240 V Piemērots lietošanai ārpus telpām nē Pieslēguma diametrs, FM skavas min. 1,5 mm² Pieslēguma diametrs, FM skavas min. 16 AWG Platums 35 mm Polu izpildījums 3+N/PE Sekundārās strāvas dzēšanas spēja (ef) [N-PE] 0,1 kA SPD atb. EN 61643-11 Tips 2+3 SPD atb. IEC 61643-1 II+III klase Tālvadības signalizācija jā Tīkla tips visi Tīkla tips TN jā Tīkla tips TN-C nē Tīkla tips TN-C-S jā Tīkla tips TN-S jā Tīkla tips TT jā Tīkla tips, cits nē Tīkla tips, DC nē Tīkla tips, IT nē Tipa 2 pārbaudes klase jā Tipa 3 pārbaudes klase jā TOV spriegums [L-N] – bezatteices režīms – 120 min 442 V TOV spriegums [L-N] – iztursprieguma režīms – 5 s 337 V TOV spriegums [N-PE] – iztursprieguma režīms – 200 ms 1200 V Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 10 mm² Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 2,5 mm² - Visi tipi
- Lejupielādes
-
ES Atbilstības deklarācija V10-3+1+FS-300-M / 5094946 , 0.10MB , pdfMontāžas instrukcija SurgeController with wiring set V10 , 0.55MB , pdfŠim produktam nav pieejami preču apraksti
