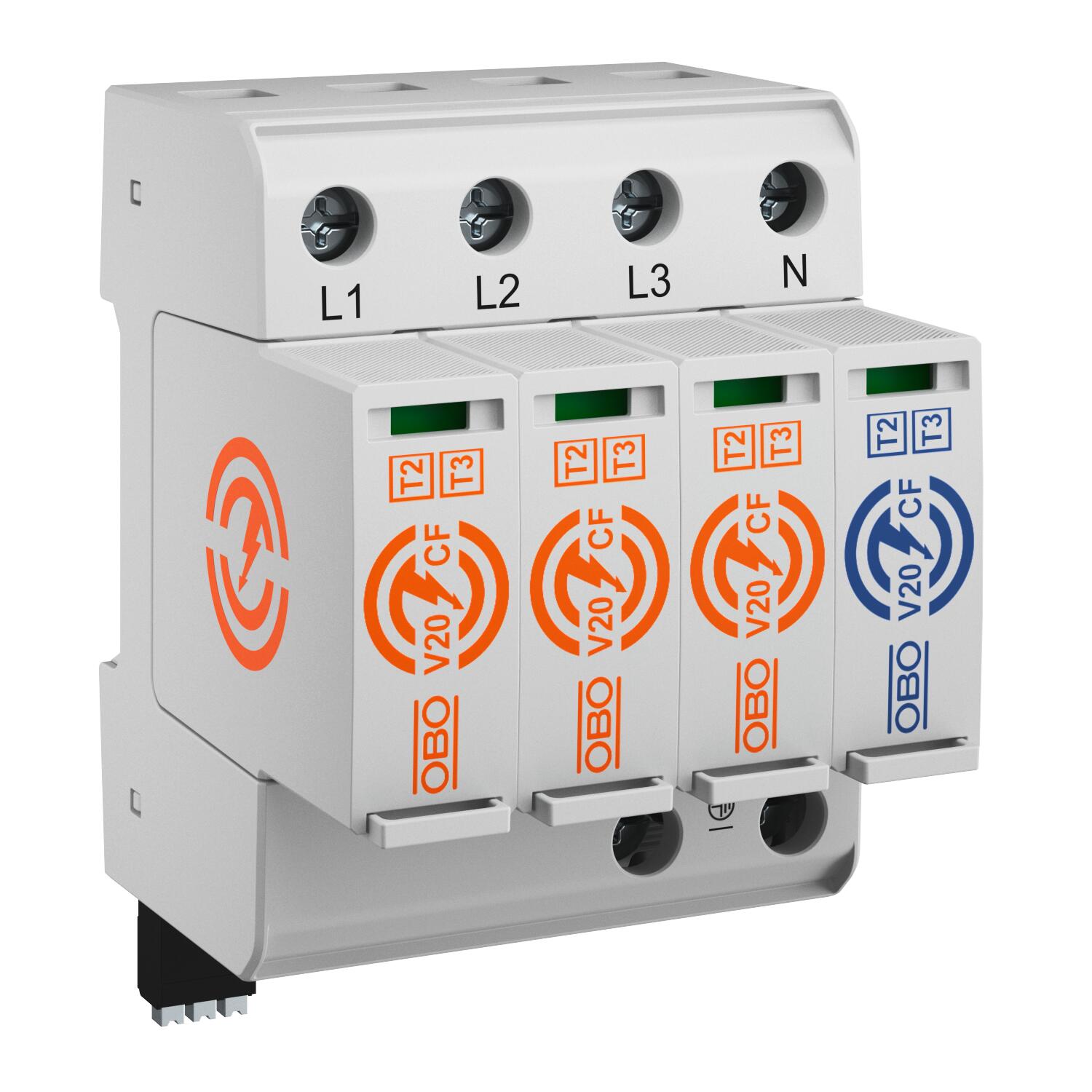

Surge arrester V20 with integrated pre-fuse
Preces Nr. 5095257 | EAN 4012197504960
- Produkta apraksts
-
Produkta aprakstsSurge arrester, type 2
• For surge protection equipotential bonding to VDE 0100-443 (IEC 60364-4-44)
• Integrated pre-fuse in the arrester
• Protection level < 1.5 kV
• Including a potential-free changeover contact for remote signalling
-
- Tehniskie dati
-
Tehniskie dati
Aizsardzības veids IP20 Atlikušais spriegums [L-N] @ 1 kA 0,8 kV Atlikušais spriegums [L-N] @ 5 kA 1 kV Augstākais pastāvīgais spriegums (L-N) 300 V Augstākais pastāvīgais spriegums (N-PE) 305 V Augstums 105 mm Elastīgo vadu šķērsgriezums (smalkās stieples) maks. 35 mm² Elastīgo vadu šķērsgriezums (smalkās stieples) maks. 4 AWG Elastīgo vadu šķērsgriezums (smalkās stieples) min. 16 AWG Elastīgo vadu šķērsgriezums (smalkās stieples) min. 2,5 mm² FM kontakti Pārslēgs Gaisa mitrums maks. 95 % Gaisa mitrums min. 5 % Garums 75 mm Griezes moments 4,5 Nm Ierīces signalizācija optisks Impulsu strāva novadītājā (8/20 µs) [kopējā] 120 kA Īssavienojuma izturība pie maksimumstrāvas aizsardzības tīkla pusē 50 kA eff Izmantošanas temperatūras diapazons maks. 85 °C Izmantošanas temperatūras diapazons min. -40 °C Izmērs 300V Izpūtošs nē Izturīgs pret īssavienojumu jā Komutācijas jauda AC 230 V; 0,5 A Komutācijas jauda DC 230 V; 0,1 A / 75 V; 0,5 A Maksimālā impulsu strāva novadītājā (8/20 μs) [L-N] 40 kA Maksimālā impulsu strāva novadītājā (8/20 μs) [N-PE] 65 kA Montāžas veids Montāžas sliede 35 mm Nominālā noplūdes strāva (8/20 µs) [L-N] 20 kA Nominālā noplūdes strāva (8/20 µs) [N-PE] 40 kA Nominālais spriegums AC (50/60 Hz) 240 V Piemērots lietošanai ārpus telpām nē Pieslēguma diametrs, FM skavas maks. 16 AWG Pieslēguma diametrs, FM skavas maks. 1,5 mm² Pieslēguma diametrs, FM skavas min. 0,25 mm² Pieslēguma diametrs, FM skavas min. 23 AWG Platums 72 mm Polu izpildījums 3 Polu skaits 3 Sekundārās strāvas dzēšanas spēja (ef) [N-PE] 100 kA SPD atb. EN 61643-11 Tips 2 SPD atb. IEC 61643-1 II klase Tīkla tips citi Tīkla tips TN jā Tīkla tips TN-C jā TOV spriegums [L-N] – bezatteices režīms – 120 min 442 V TOV spriegums [L-N] – iztursprieguma režīms – 5 s 337 V Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 2 AWG Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) maks. 35 mm² Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 2,5 mm² Vadu šķērsgriezums nekustīgs (viena/vairākas stieples) min. 16 AWG - Visi tipi
