Piezīme: Šī prece vairs netiek ražota.
Aktuālās preces varat atrast šeit: 6038112 / T veida detaļa 60 FS
T veida atzarojums 60 FS
Preces Nr. 7003439 | EAN 4012196214273
- Produkta apraksts
-

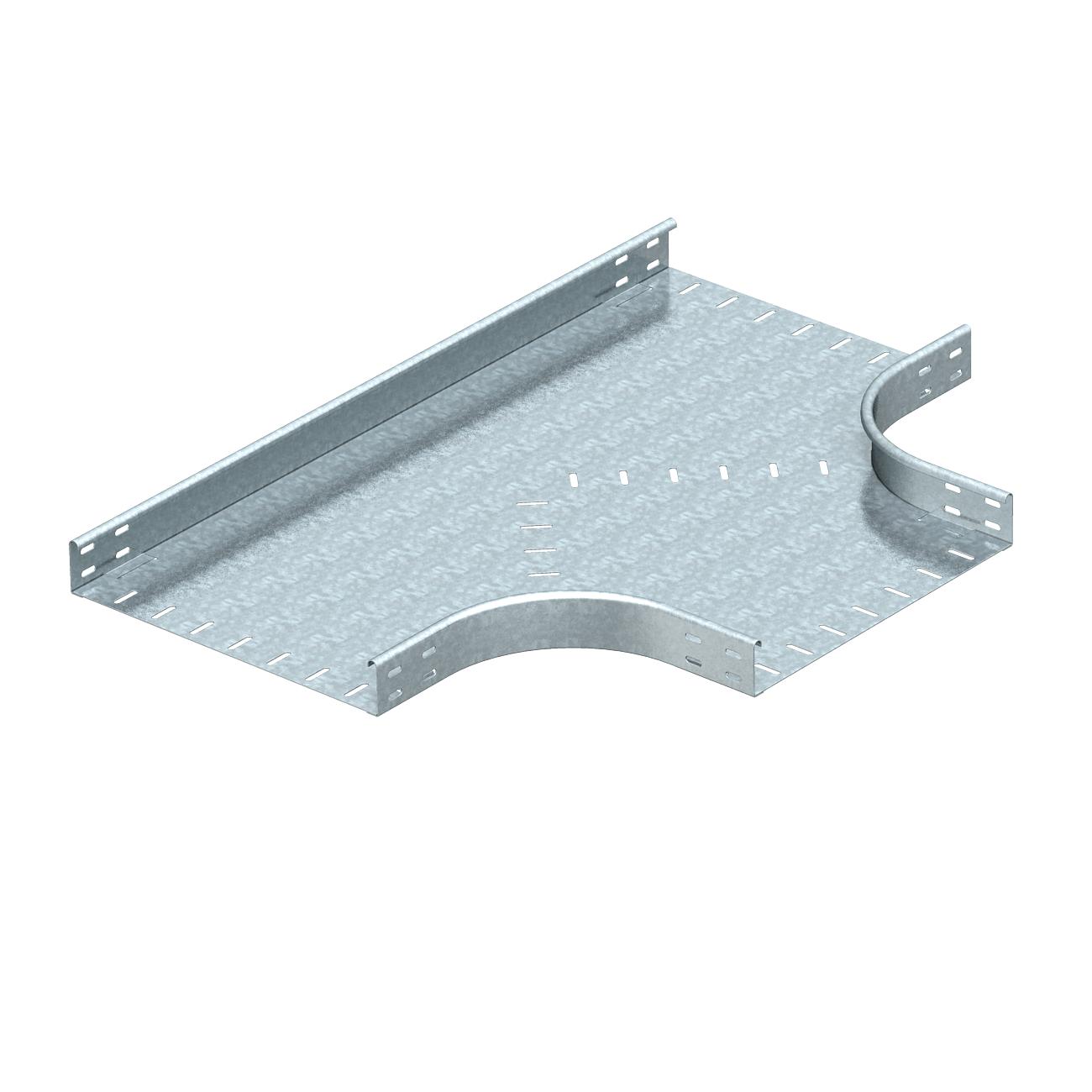

Produkta aprakstsHorizontāls T-veida atzarojums visu veidu kabeļu renēm ar malas augstumu 60 mm.
Apaļas formas fasondetaļa. Fasondetaļas iekšējais rādiuss ir 150 mm. Visas malas ir paredzētas vienāda platuma kabeļu renēm.
Stiprinājuma materiāli ir pasūtāmi atsevišķi.
-
- Tehniskie dati
-

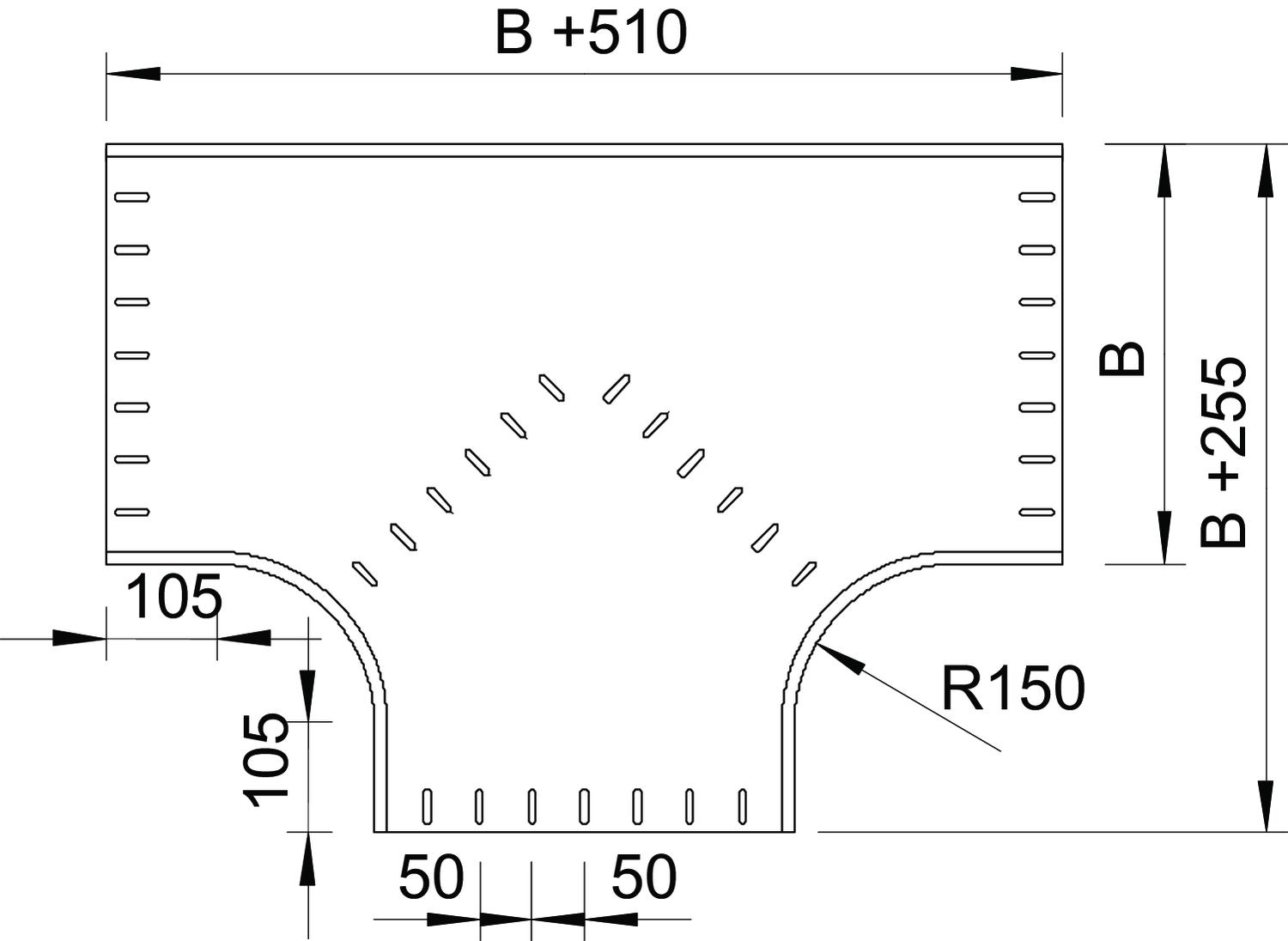

Izmēri
Augstums 60 mm Funkciju nodrošināšana nē Gara laiduma izpildījums nē Izmērs 60x600 Izmērs B 600 mm Izmērs R 150 mm Kabeļu nesošās sistēmas savienotāju veids skrūvēts Konstrukcijas veids T veidgabals, horizontāls Līkums (leņķis) 90° Materiāls Tērauds Metāla biezums 1,5 mm NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Platums 600 mm Platums 24 in Savienotāja izpildījums bez savienotāja Virsma cinkots Virziena maiņa horizontāls - Visi tipi
- Lejupielādes
-
Datu lapa RT 660 FS / 7003439 , 0.18MB , pdfVadlīnijas KTS cable tray systems , 1.61MB , pdfES Atbilstības deklarācija RT 660 FS / 7003439 , 0.12MB , pdfREACH Atbilstības deklarācija RT 660 FS / 7003439 , 0.12MB , pdfRoHS Atbilstības deklarācija RT 660 FS / 7003439 , 0.12MB , pdfMontāžas instrukcija Montāžas instrukcija skrūvējamām kabeļu reņu sistēmām , 9.41MB , pdfMontāžas instrukcija General information on the mounting , 2.65MB , pdf
