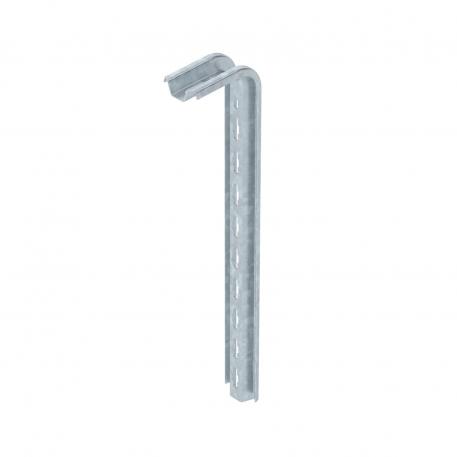

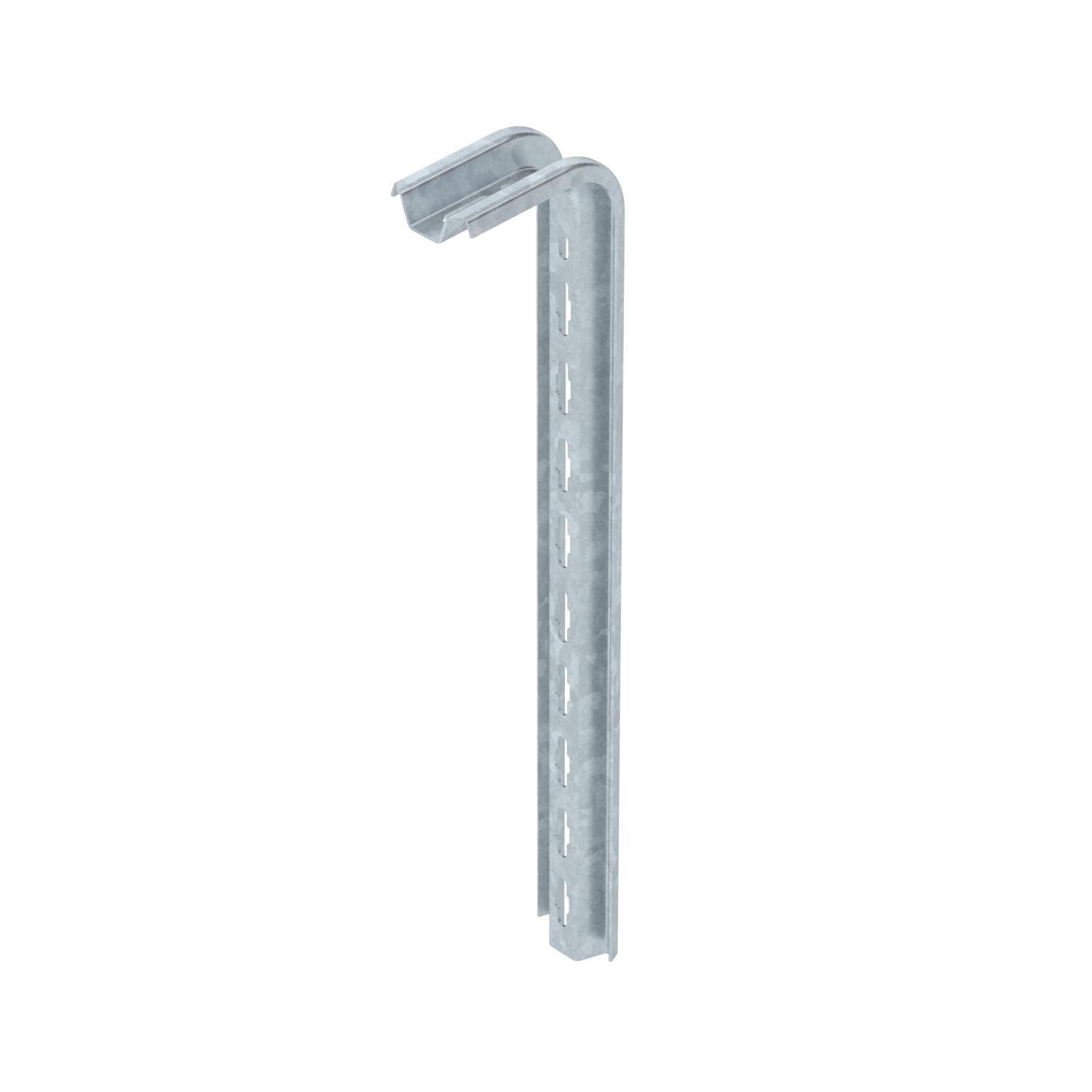

TP iekarams statnis FT

Preces Nr. 6364500 | EAN 4012196473779

Preces Nr. / Tips

Garums

Krāsa	cinks

Produkta apraksts

Produkta apraksts

TP statnis nostiprināšanai pie horizontāliem betona griestiem.

Ja profilu nostiprina pie griestiem vai profilus saskrūvē vienu pret otru, lai izveidotu augšējo pastiprinājumu, tad stabilitātes nolūkos vienmēr jāizmanto DS 4 tipa paplāksne.

Svarīgi: kā balsteni var izmantot tikai līdz 345 mm garumam.

Tehniskie dati

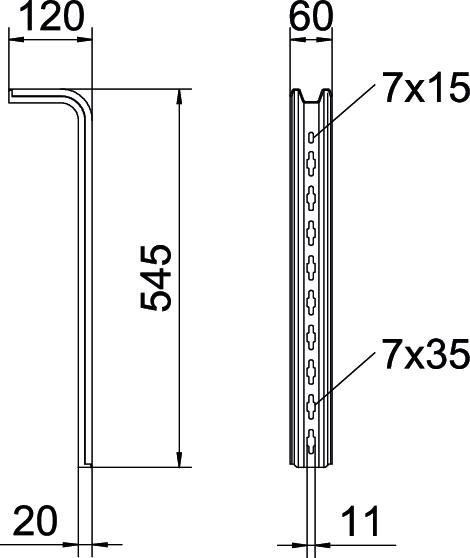

Izmēri

Augstums	120 mm
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	1,8863 kg CO2e / 1 Gabals
Funkciju nodrošināšana	nē
Garums	545 mm
Izmērs	L545mm
Izmērs L	545 mm

Izpildījums	S veida profils
Krāsa	cinks
Materiāls	Tērauds
Platums	60 mm
Virsma	karsti cinkots

Tehniskie dati

TPS tipa TP veida statņa slodzes diagramma

Iekārtā statņa gala izliece pieļaujamas balsteņa slodzes gadījumā
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
Balsteņa garums mm
Slodzes līkne ar mm izteiktu statņa garumu

Visi tipi

Visi tipi

Tips	Garums	Krāsa	Preces Nr.	Daudzums	mazākā pārd. vien.
TPS 445 FT	445 mm	cinks	6364403	Gabals	15 Gabals
TPS 545 FT	545 mm	cinks	6364500	Gabals	15 Gabals
TPS 645 FT	645 mm	cinks	6364608	Gabals	15 Gabals

Piederumi

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Aizsargvāks	TPS KS OR	6364625	Gabals	10 Gabals
Apaļā plakangalvas skrūve ar paplāksni un uzgriezni F	FRS 10x25 TPS F	6407536	Gabals	50 Gabals
Sešstūrgalvas skrūve M10 F	SKS 10x60 F	6408516	Gabals	20 Gabals
