TP sienas un griestu apskava FS 545 | 60 | 0,25 | 0,35 | 500 | | cinks
morepic-1 morepic-2 video-1

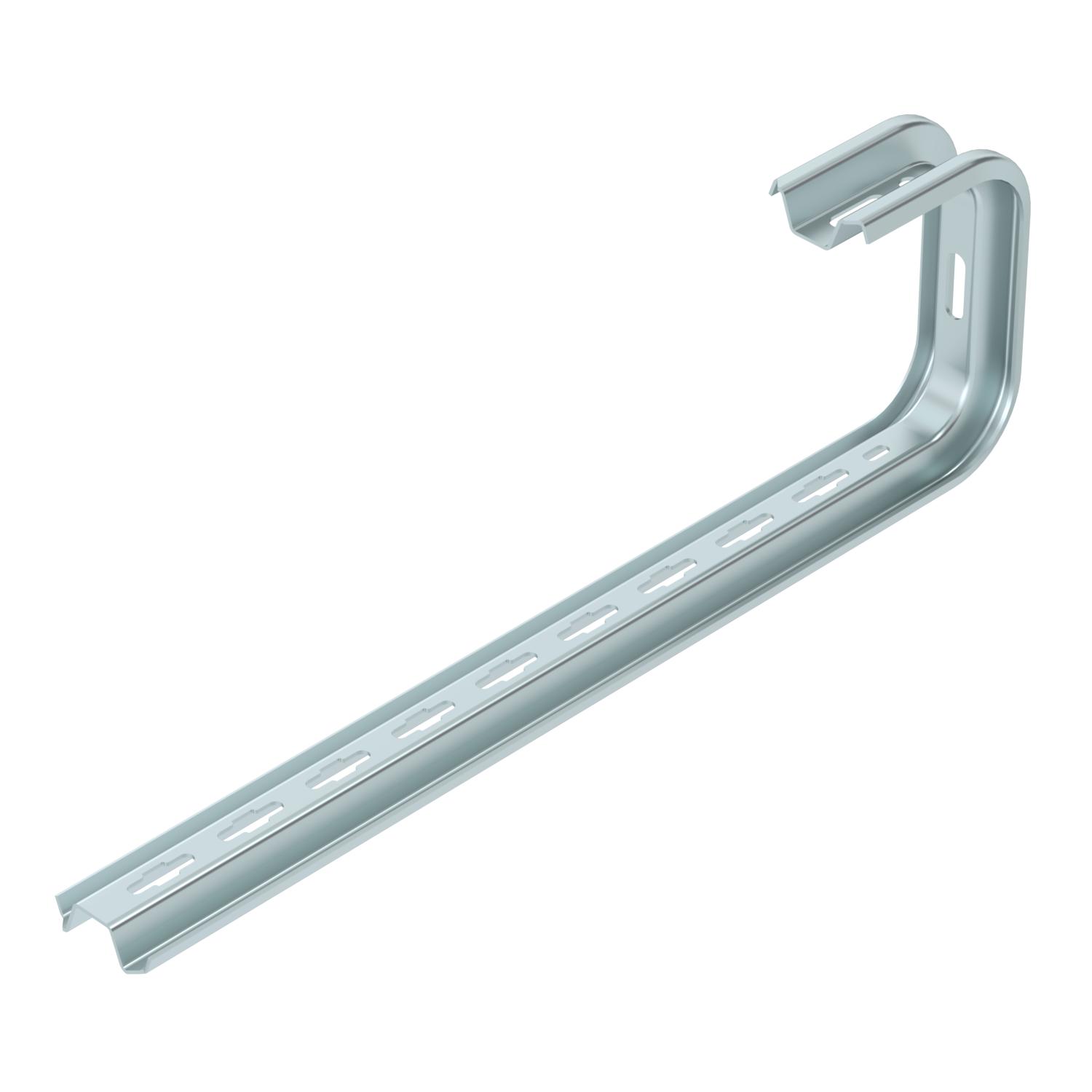

TP sienas un griestu apskava FS

Preces Nr. 6363829 | EAN 4012195460428

60 mm
cinks
Produkta apraksts
Produkta apraksts
TP sienas un griestu skava universālai būvkonstrukciju nostiprināšanai.

Svarīgi! Ja skavu nostiprina tieši pie sienas vai griestiem, stabilitātes nolūkos vienmēr jāizmanto DS 4 tipa paplāksne.

Kabeļu nesošās sistēmas maks. malas augstums ir 60 mm.

  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • TP profils kā iekarams statnis un balstenis
  • Kabeļu rene, malas augstums 35 mm
  • Kabeļu rene, malas augstums 60 mm
  • CO₂ pēdas nospiedums (PCF)
Tehniskie dati

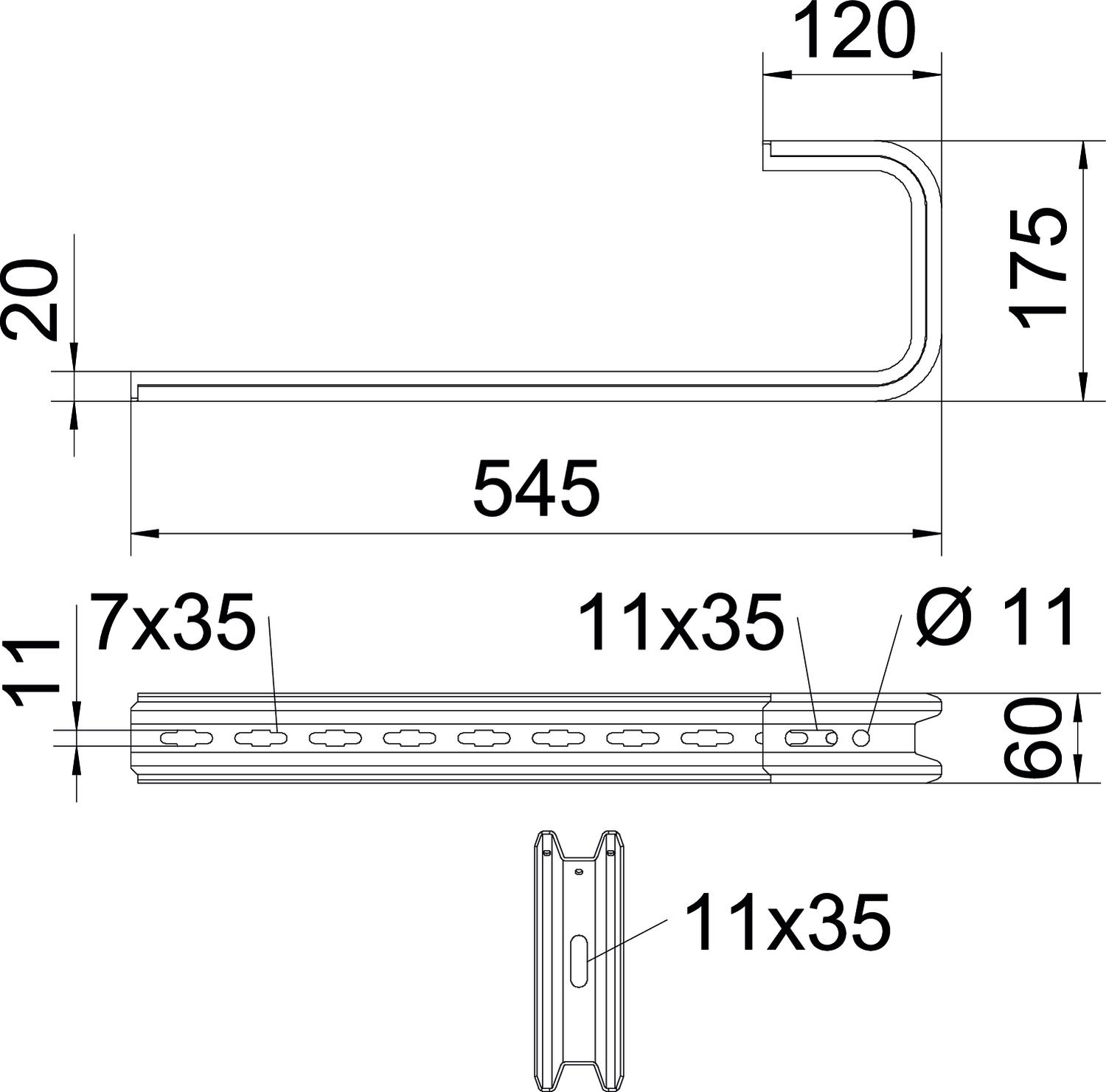

Izmēri

Augstums 60 mm
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 2,5097 kg CO2e / 1 Gabals
F sienā, izteikts kN 0,35 kN
F, izteikts kN griestos 0,25 kN
Funkciju nodrošināšana nē
Garums 545 mm
Izmērs B545mm
Izmērs B 545 mm
Izmērs H 175 mm
Izpildījums Iekaramā skava (C skava)
Krāsa cinks
Materiāls Tērauds
Piemērots kabeļu renei jā
Piemērots kabeļu trepēm jā
Piemērots režģveida renei jā
platumam maks. 500 mm
platumam min. 500
Platums 545 mm
Regulējams nē
Virsma cinkots

Tehniskie dati

Griestu skavas TPD slodzes diagramma

Griestu skavas TPD slodzes diagramma
  • Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
  • Pieļaujamais balsteņa noslogojums kN bez montāžas svara Pieļaujamais balsteņa noslogojums kN bez montāžas svara
  • Slodzes līkne ar mm izteiktu balsteņa garumu Slodzes līkne ar mm izteiktu balsteņa garumu
Visi tipi

Visi tipi

Tips Platums Augstums F, izteikts kN griestos F sienā, izteikts kN platumam maks. Krāsa Preces Nr. Daudzums mazākā pārd. vien.
TPD 145 FS 145 mm 60 mm 1,3 kN 1,4 kN 100 mm cinks 6363806
6 Gabals
TPD 245 FS 245 mm 60 mm 0,8 kN 0,87 kN 200 mm cinks 6363814
5 Gabals
TPD 345 FS 345 mm 60 mm 0,5 kN 0,55 kN 300 mm cinks 6363822
5 Gabals
TPD 445 FS 445 mm 60 mm 0,35 kN 0,45 kN 400 mm cinks 6363826
5 Gabals
TPD 545 FS 545 mm 60 mm 0,25 kN 0,35 kN 500 mm cinks 6363829
5 Gabals
Piederumi

Montāžas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Apaļā plakangalvas skrūve ar kombinēto uzgriezni F Apaļā plakangalvas skrūve ar kombinēto uzgriezni F FRSB 6x12 F 6406122
100 Gabals
