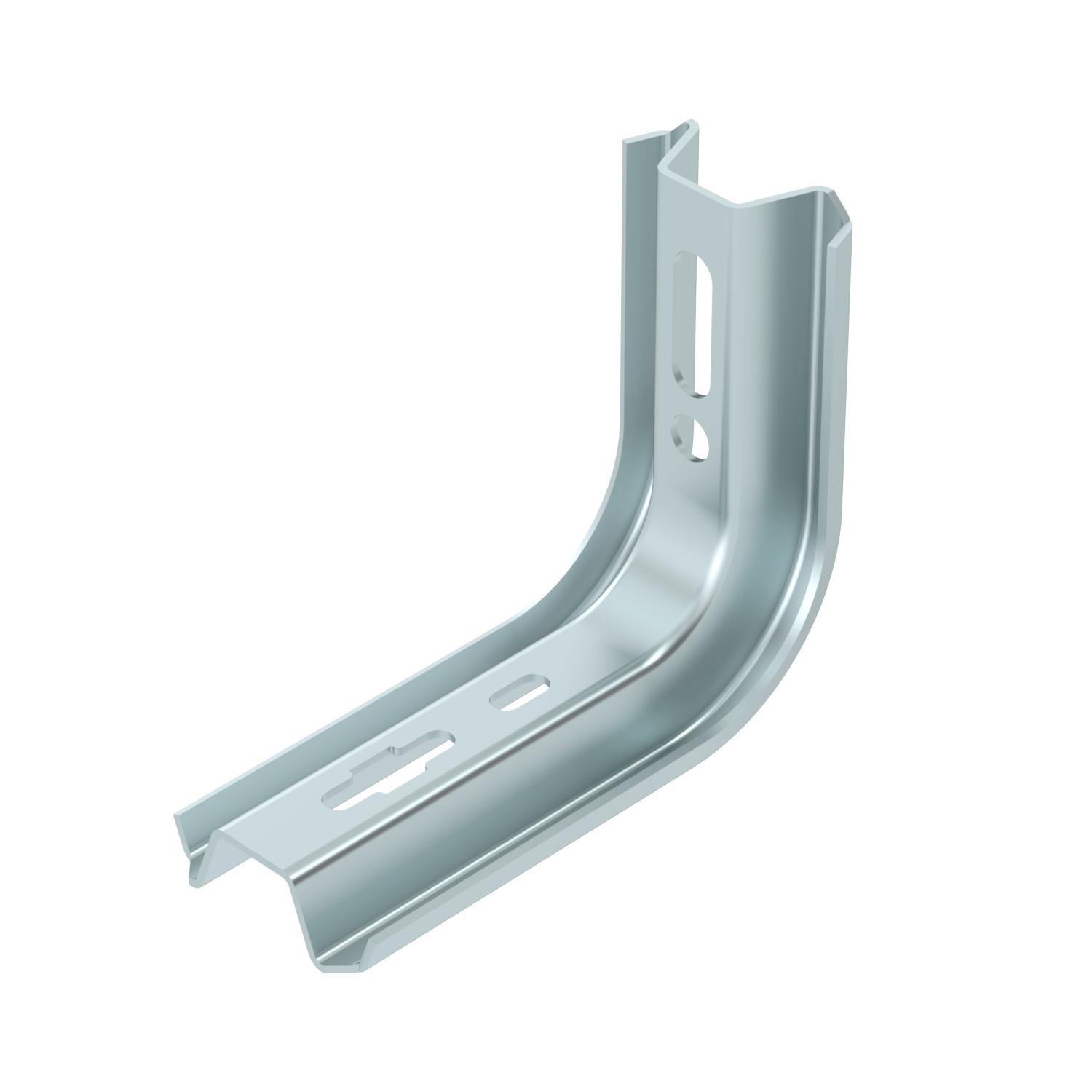

TP statnis/sienas un statņa balstenis FS
Preces Nr. 6364101 | EAN 4012196198979
- Produkta apraksts
-
Produkta aprakstsTP statnis/balstenis nostiprināšanai pie horizontāliem betona griestiem un sienām.
Ja profilu nostiprina pie griestiem vai profilus saskrūvē vienu pret otru, lai izveidotu augšējo pastiprinājumu, tad stabilitātes nolūkos vienmēr jāizmanto DS 4 tipa paplāksne.
-
- Tehniskie dati
-

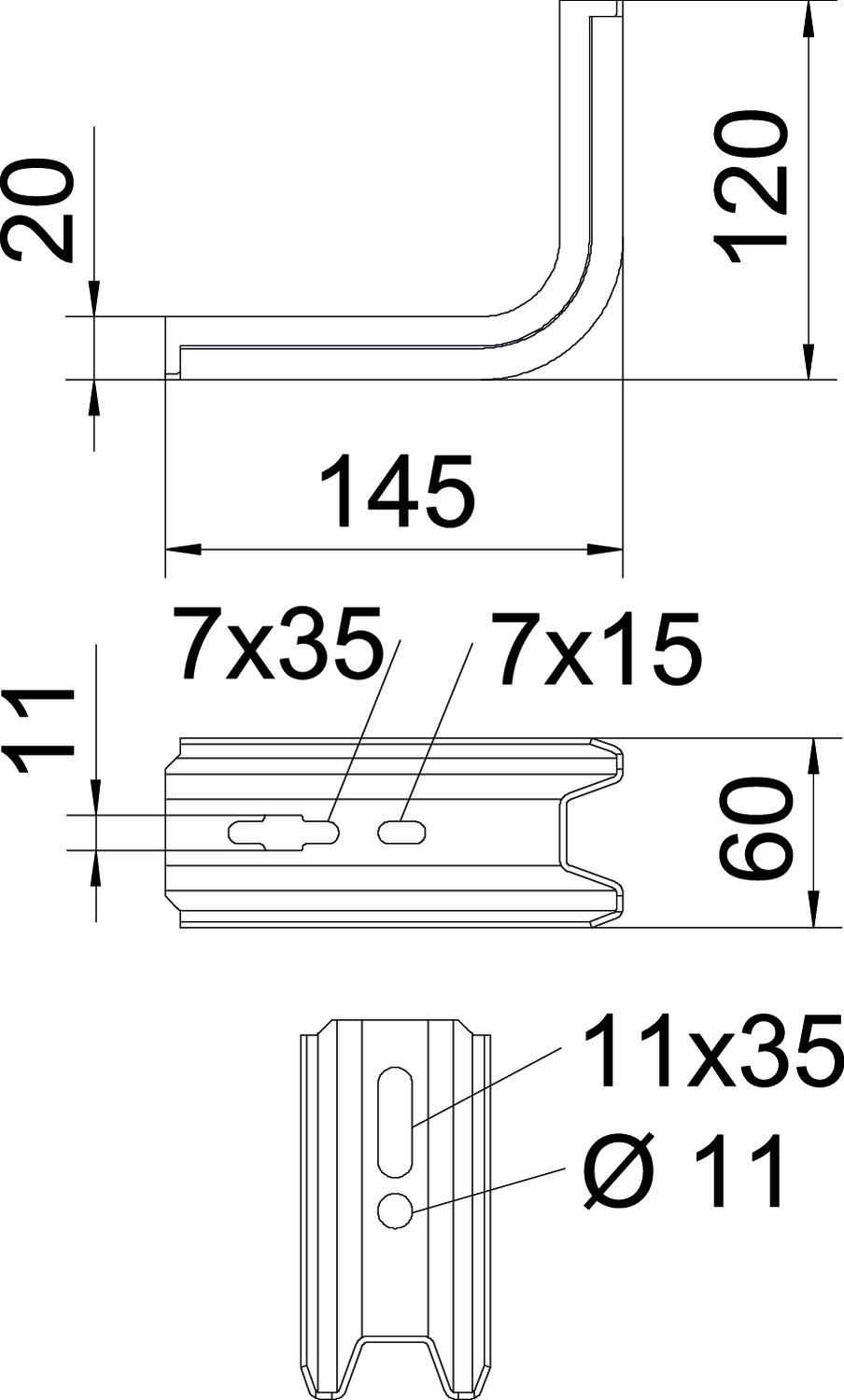

Izmēri
Augstums 120 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,7642 kg CO2e / 1 Gabals F, izteikts kN 1,5 kN Funkciju nodrošināšana nē Garums 145 mm Izmērs B145mm Izmērs B 60 mm Izmērs H 120 mm Izmērs L 145 mm Izpildījums Sienas un statņa balstenis Krāsa cinks Materiāls Tērauds Nerūsējošs tērauds, kodināts nē platumam maks. 100 mm platumam min. 100 Platums 60 mm Virsma cinkots Tehniskie dati

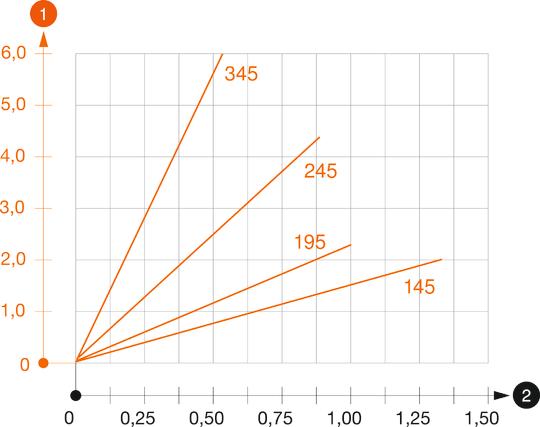

Balstena TPSA slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Slodzes līkne ar mm izteiktu balsteņa garumu
-
- Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Aizsargvāks
TPS KS OR 6364625 10 Gabals
Distances elements FS
DS 4 FS 6416551 20 Gabals - Lejupielādes
-
Datu lapa TPSA 145 FS / 6364101 , 0.31MB , pdfVadlīnijas KTS cable tray systems , 1.61MB , pdfES Atbilstības deklarācija TPSA 145 FS / 6364101 , 0.12MB , pdfApvienotās Karalistes atbilstības deklarācija TPSA 145 FS / 6364101 , 0.09MB , pdfREACH Atbilstības deklarācija TPSA 145 FS / 6364101 , 0.12MB , pdfRoHS Atbilstības deklarācija TPSA 145 FS / 6364101 , 0.12MB , pdfProdukta vides deklarācija (EPD) TPSA 145 FS / 6364101 , 1.48MB , pdfMontāžas instrukcija General information on the mounting , 2.65MB , pdfMontāžas instrukcija TP veida statņu sistēmas montāžas instrukcija , 0.04MB , pdf
