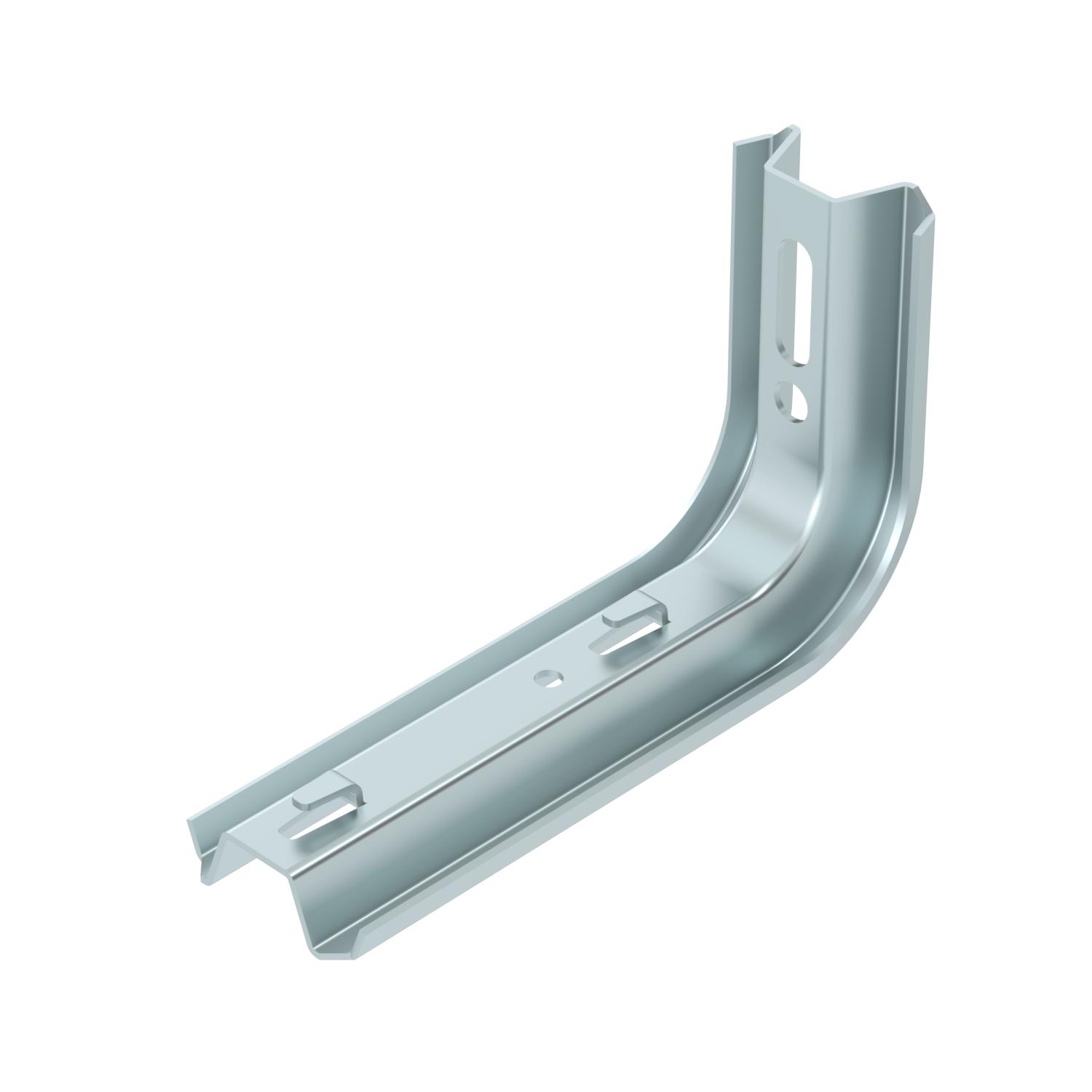

TP statnis/sienas un statņa balstenis FS
Preces Nr. 6366023 | EAN 4012196627615
- Produkta apraksts
-
Produkta aprakstsTP balstenis ar fiksācijas mēlītēm sietveida kanālu nostiprināšanai bez skrūvēm.
Ja balsteni nostiprina tieši pie sienas vai profilus saskrūvē vienu pret otru, tad stabilitātes nolūkos vienmēr jāizmanto DS 4 tipa paplāksne.
-
- Tehniskie dati
-

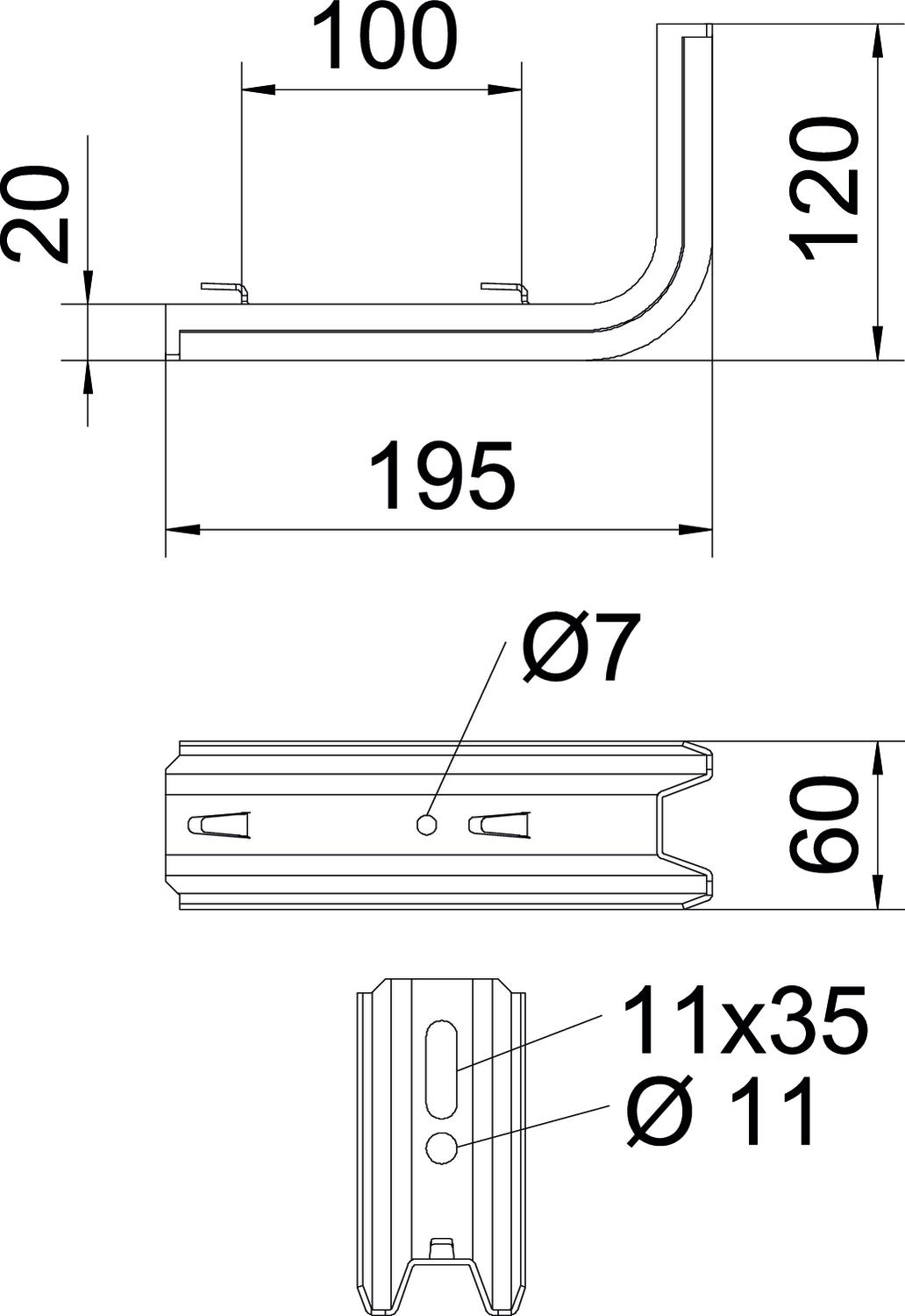

Izmēri
Augstums 120 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,9246 kg CO2e / 1 Gabals Dimension W 100 mm F, izteikts kN 1 kN Funkciju nodrošināšana nē Garums 195 mm Izmērs B195mm Izmērs B 60 mm Izmērs H 120 mm Izmērs L 195 mm Izpildījums Sienas un statņa balstenis Krāsa cinks Materiāls Tērauds Nerūsējošs tērauds, kodināts nē platumam maks. 150 mm platumam min. 150 Platums 60 mm Virsma cinkots Tehniskie dati
Balsteņa TPSAG slodzes diagramma
-
Balsteņa gala izliece pieļaujamas balsteņa slodzes gadījumā
-
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
-
Attālums starp balstiem, m
-
- Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Aizsargvāks
TPS KS OR 6364625 10 Gabals
Distances elements FS
DS 4 FS 6416551 20 Gabals - Lejupielādes
-
Datu lapa TPSAG 195 FS / 6366023 , 0.32MB , pdfVadlīnijas KTS cable tray systems , 1.61MB , pdfES Atbilstības deklarācija TPSAG 195 FS / 6366023 , 0.12MB , pdfApvienotās Karalistes atbilstības deklarācija TPSAG 195 FS / 6366023 , 0.09MB , pdfREACH Atbilstības deklarācija TPSAG 195 FS / 6366023 , 0.12MB , pdfRoHS Atbilstības deklarācija TPSAG 195 FS / 6366023 , 0.13MB , pdfProdukta vides deklarācija (EPD) TPSAG 195 FS / 6366023 , 1.48MB , pdfIzvēles ceļvedis GR-Magic® , 0.27MB , pdfMontāžas instrukcija General information on the mounting , 2.65MB , pdf
