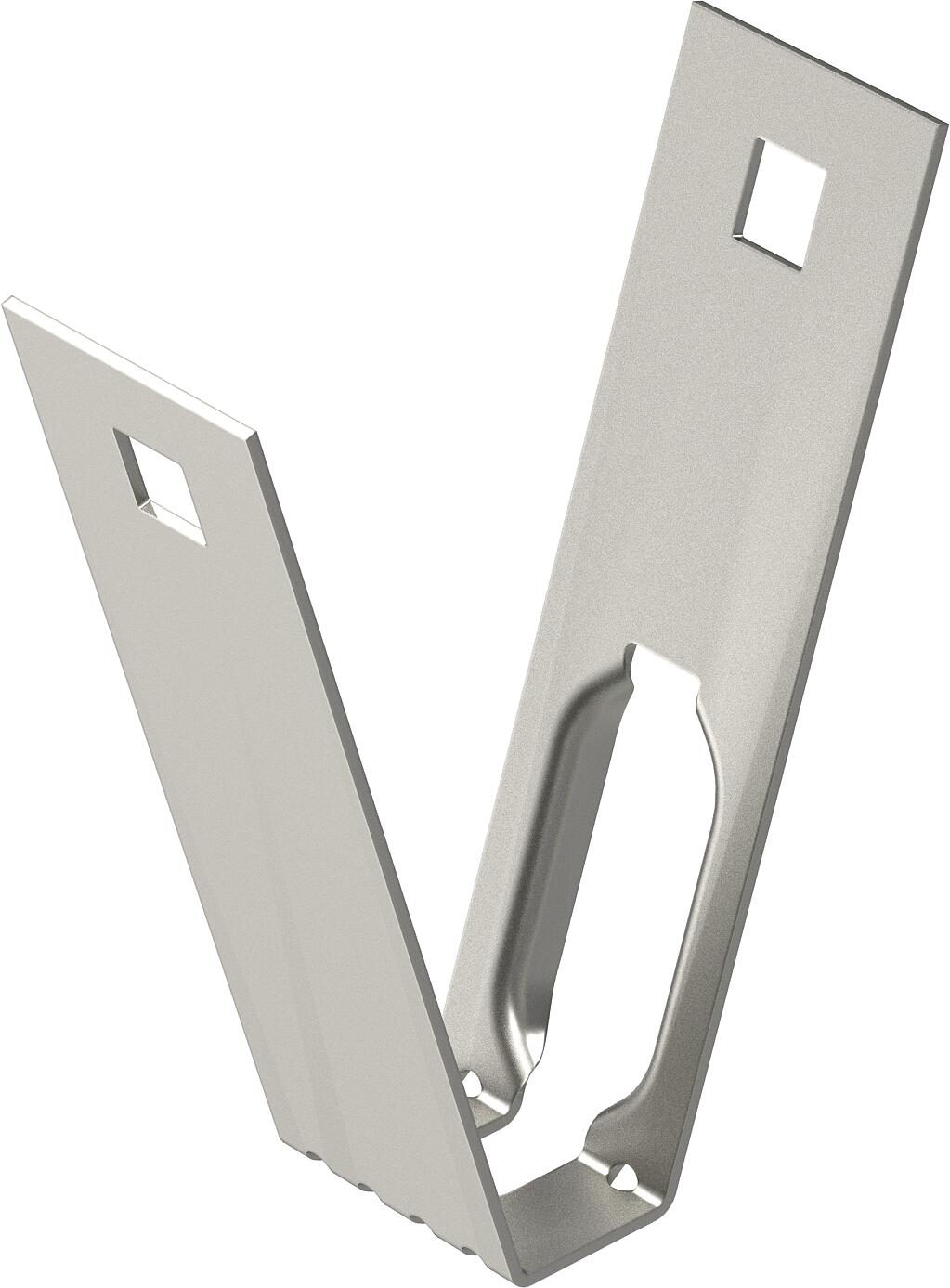

Trapeces veida stiprinājums A2
Preces Nr. 6357516 | EAN 4012195523673
- Produkta apraksts
-
Produkta aprakstsTrapeces veida stiprinājums kabeļu nesošo sistēmu montāžai pie standarta trapecveida griestiem.
Izmantojot paredzētos urbumus, pie trapeces profila platuma līdz apm. 80 mm var uzmontēt trapeces veida stiprinājumu. Stiprināšana notiek ar TPB/R tipa sprūdu vai SKS 10x110 tipa sešstūra skrūvi.
Svarīgi: jāņem vērā trapecveida lokšņu griestu statika!
-
- Tehniskie dati
-
Tehniskie dati

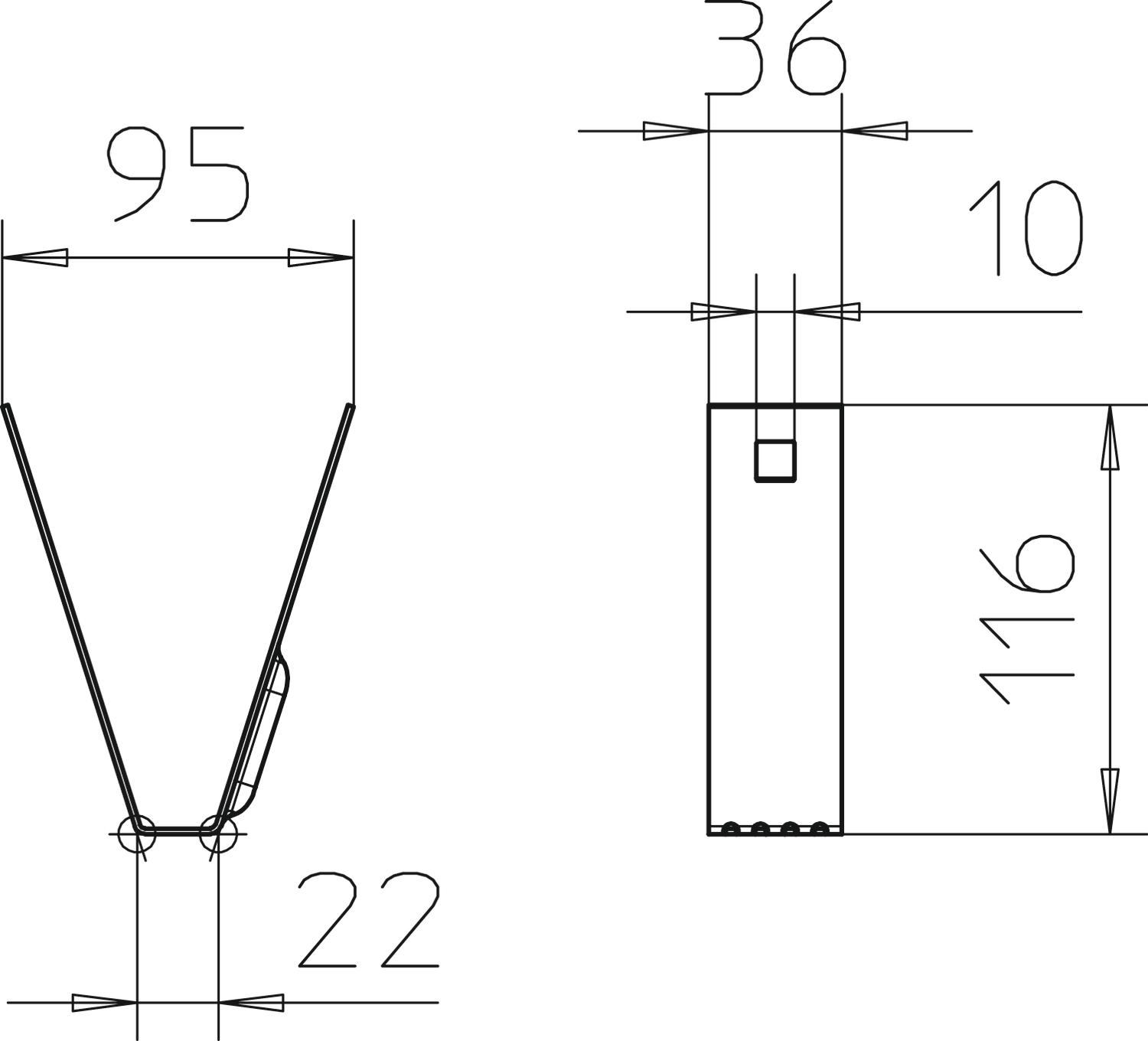

Ar eņģēm nē Augstums 116 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,4829 kg CO2e / 1 Gabals F, izteikts kN 0,8 kN Funkciju nodrošināšana nē Garums 36 mm Izmērs 100x116 Krāsa tērauda Materiāla biezums 1,5 mm Materiāls Nerūsējošais tērauds 1.4301 Nerūsējošs tērauds, kodināts jā Piemērots metriskajam vītņstienim 10 Platums 100 mm Regulējams jā Virsma neizolēts, apstrādāts - Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

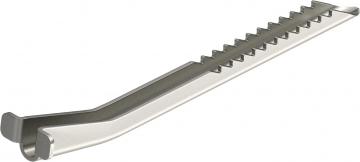

Trapeces veida stiprinājuma sprūds A2
TPB R A2 6357538 100 Gabals - Lejupielādes
-
