Ugunsdroša dobas sienas kārba HG 47-LF, hermētiska

Preces Nr. 7204320 | EAN 4012197384500

Produkta apraksts

Produkta apraksts

Ugunsdroša dobas sienas kārba elektroinstalācijas atveru noblīvēšanai ugunsizturīgās sienās.
• Plakana ierīču kārba
• 2 x 3 skrūvju vietas
• Hermētisks savienojums ar citām ierīču kārbām, izmantojot ZH 11-V tipa savienotājuzgali
• Ne vairāk kā 4 ievadi, kas apstiprināti kabeļiem ar diametru ≤ 11 mm
• 2 ievadi M20/M25 (kabeļa diametrs ≤ 14 mm)
Komplektācijas piederumi: 5 savienotājuzgaļi, tips ZH 11-V
Ugunsizturība EI120/EI90 (ugunsdroša)
Pieļaujams visās uzstādīšanas zonās saskaņā ar DIN 18015-3, DIN 18040-2, DIN EN 17210.

Tehniskie dati

Tehniskie dati

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	0,1166 kg CO2e / 1 Gabals
Izmērs	Ø68mm, H47mm

Krāsa	oranžs/pelēks
Materiāls	Polipropilēns/termoplastisks elastomērs

Visi tipi

Visi tipi

Tips	Augstums	Diametrs	Frēzējamā cauruma diametrs	caurules diametram	Ievadu skaits	Preces Nr.	Daudzums	mazākā pārd. vien.
HG 47-LF						7204320	Gabals	10 Gabals

Lejupielādes

Datu lapa HG 47-LF / 7204320 , 0.16MB , pdf

Skrejlapa PYROWIN® CWB fire protection cavity wall sockets , 0.23MB , pdf

Katalogs Protection installation insulations and cable bandages , 12.95MB , pdf

ES Atbilstības deklarācija HG 47-LF / 7204320 , 0.13MB , pdf

Pilnvarojuma apliecība Europäische Technische Bewertung Brandsicherer Verschluss von Elektroinstallationsöffnungen , 1.21MB , pdf

Montāžas instrukcija Ugunsdrošība, dobas sienas ligzda , 1.31MB , pdf

Lejupielāde

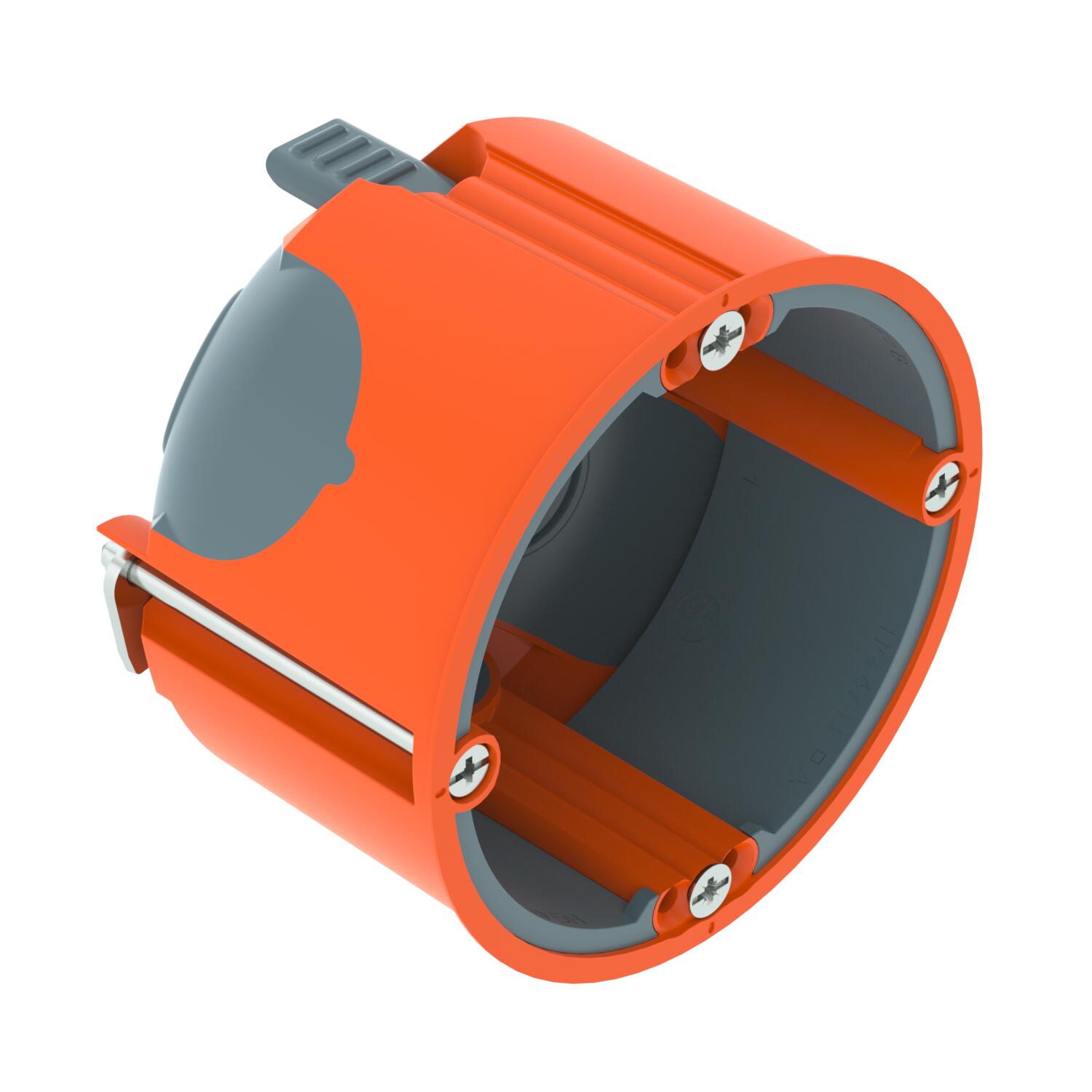

Produkta zīmējums HG 47-LF / 7204320, 75.14 kB, jpg

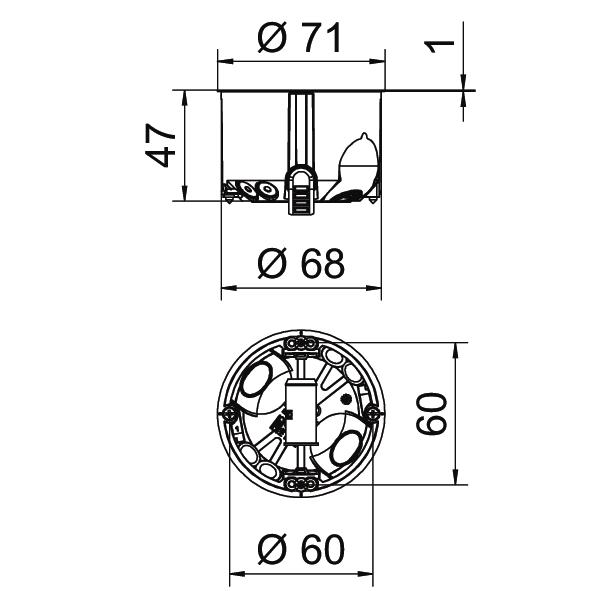

Dimensiju zīmējums HG 47-LF / 7204320, 29.42 kB, jpg
