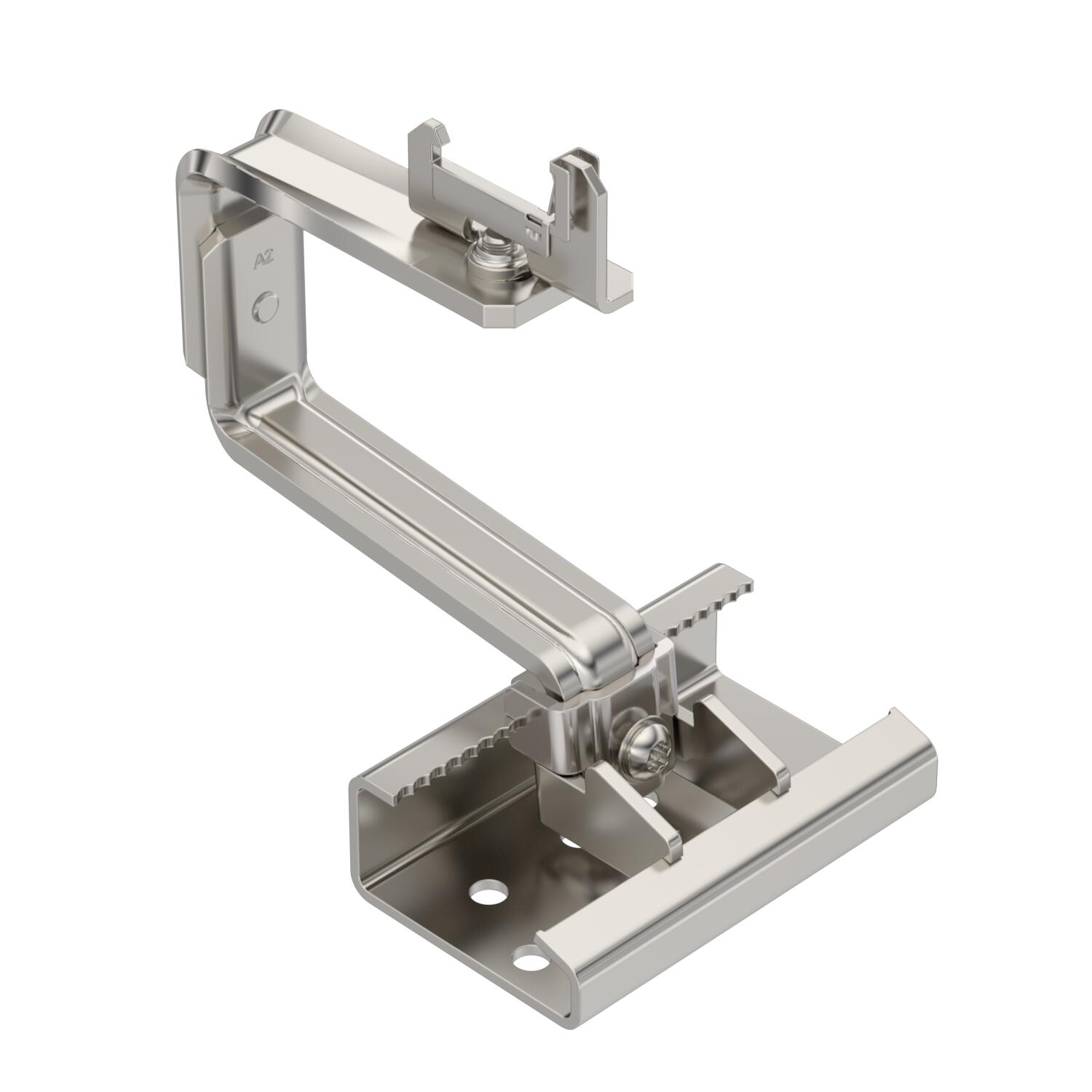

Universāls jumta āķis PV moduļu montāžai, dakstiņu jumts
Preces Nr. 5901410 | EAN 4012197368685
- Produkta apraksts
-
Produkta aprakstsJumta āķis fotoelektrisko moduļu uzstādīšanai uz slīpiem jumtiem kombinācijā ar sijas profilu TP 45. Piemērots dakstiņu jumtiem. Nofiksējams stiprinājums pie sijas profila. Montāža pie jumta spāres ar skrūvēm ar diskveida galvu TKS. Jumta āķis ir regulējams horizontāli un vertikāli, izmantojot skrūvsavienojumus, piemērota atslēga Torx 50.
-
- Tehniskie dati
-
Tehniskie dati
Ar montāžas plātni jā Augsta stiprinājuma plāksne 36 mm Centrēšana horizontāls/vertikāls CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 6,9457 kg CO2e / 1 Gabals Enkurojums skrūvēt Gara stiprinājuma plate 120 mm Izmērs 140x197x144 Jumta caurvads, nepieciešams jā Krāsa tērauda Materiāla biezums 6 mm Materiāls Nerūsējošais tērauds 1.4301 Piemērots fotoelementu sistēmas stiprinājumam, jumta/fasādes stiprinājums Slīpa jumta stiprinājums Piemērots jumta materiālam Dakstiņš Plata stiprinājuma plate 75 mm Platums 120 mm Regulējams jā Slīpuma leņķis min. 90 ° Virsma neizolēts, apstrādāts - Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

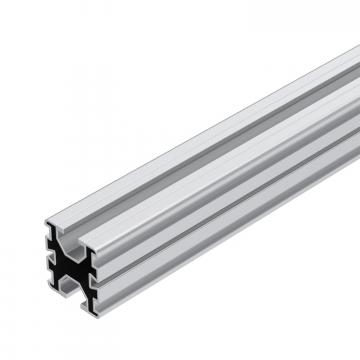

Sijas profils fotoelektrisko moduļu montāžai
TP 45 2350 ALU 5900405 4 Gabals
Sijas profils fotoelektrisko moduļu montāžai
TP 45 4700 ALU 5900410 4 Gabals

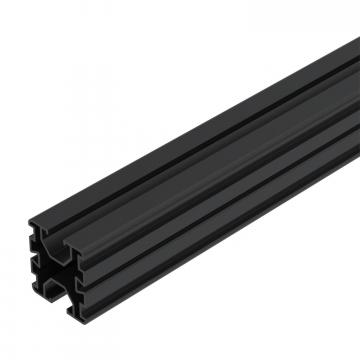

Sijas profils fotoelektrisko moduļu montāžai
TP 45 4700 ALU S 5900412 4 Gabals Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

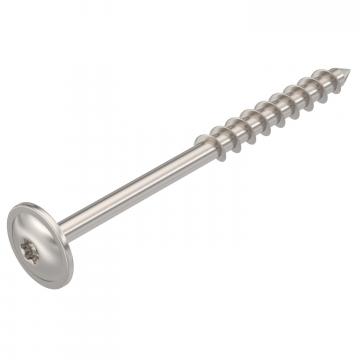

Plakangalvas skrūve jumta āķim
TKS 8x100 A2 5901800 100 Gabals

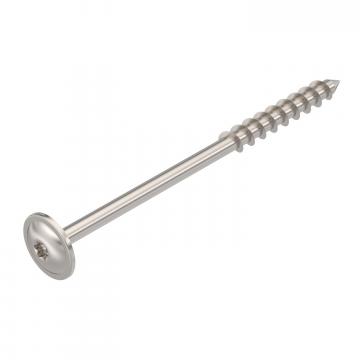

Plakangalvas skrūve jumta āķim
TKS 8x120 A2 5901802 100 Gabals

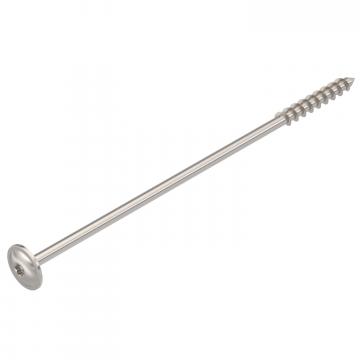

Plakangalvas skrūve jumta āķim
TKS 8x200 A2 5901804 50 Gabals - Lejupielādes
-
Datu lapa DHU A2 / 5901410 , 0.17MB , pdfREACH Atbilstības deklarācija DHU A2 / 5901410 , 0.12MB , pdfRoHS Atbilstības deklarācija DHU A2 / 5901410 , 0.13MB , pdfMontāžas instrukcija PV mounting systems for pitched roofs , 4.03MB , pdfŠim produktam nav pieejami preču apraksti
