US 5 iekarams statnis FT

Preces Nr. 6341527 | EAN 4012196536771

Preces Nr. / Tips

Garums

Krāsa	cinks

Produkta apraksts

Produkta apraksts

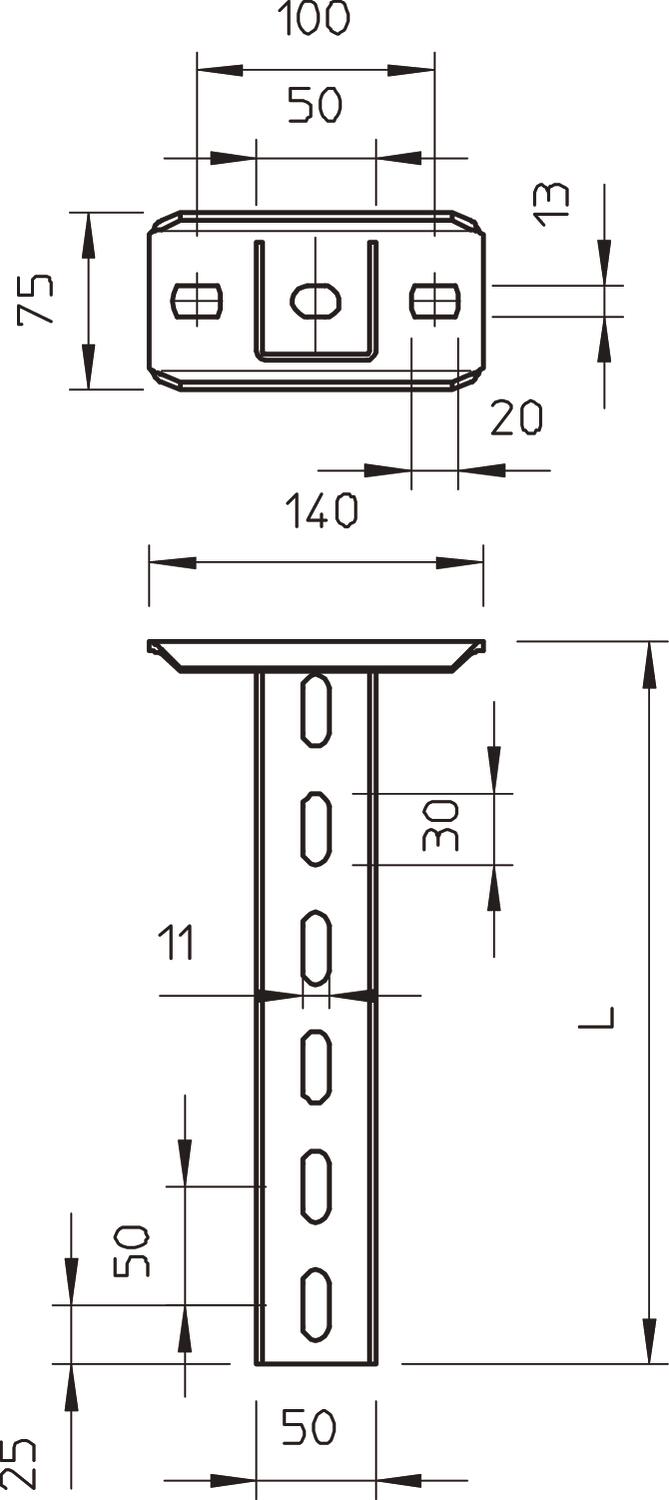

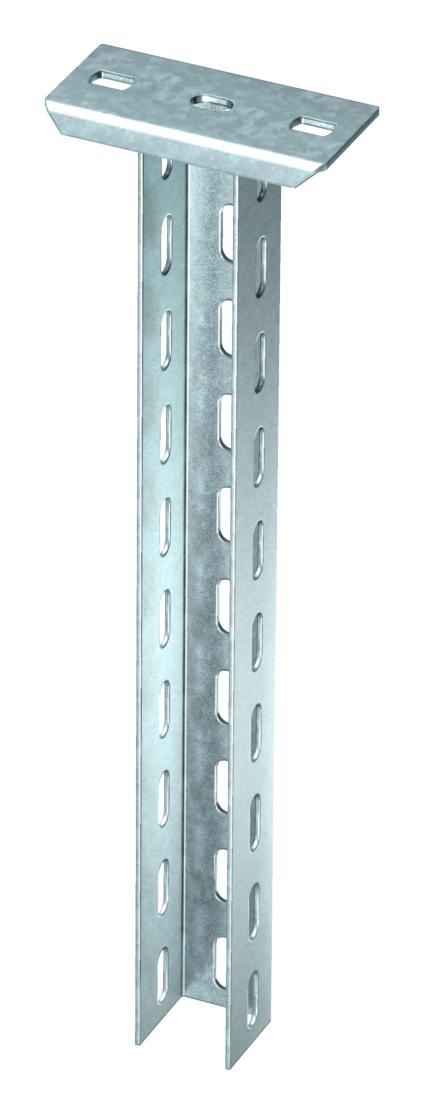

Iekārtais statnis (U profils) ar izmēriem 50 x 50 mm un ar piemetinātu augšējo plāksni.

Nostiprināšanai pie horizontāliem betona griestiem un tērauda sijām. Sākot ar balsteņa platumu 400 mm vai montējot balsteņus pie iekārto statņu galiem, ieteicams izmantot distances ieliktni DSK 45.

Tehniskie dati

Tehniskie dati

Ar zobiem	nē
Balsteņa garums 200	5,75 kN
Balsteņa garums 400	3,1 kN
Balsteņa garums 600	2,2 kN
Funkciju nodrošināšana	jā
Izmērs	50x50x200
Izpildījums	U veida profils

Izstrādājuma sērija	US 5K sērija
Krāsa	cinks
maksimālā vilces slodze	10 kN
Materiāla biezums	2,5 mm
Materiāls	Tērauds
ROHS atbilstība	jā
Virsma	karsti cinkots

Izmēri

Augstums	50 mm
Garums	200 mm

Izmērs L	200 mm
Platums	50 mm

CO2 pēdas nospiedums (Product Carbon Footprint)

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	1,9947 kg CO2e / 1 Gabals
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
CO₂ Footprint (GWP)	1,9947 kg CO₂e

Declared Unit	Gabals
Declared Unit Quantity	1

Tehniskie dati

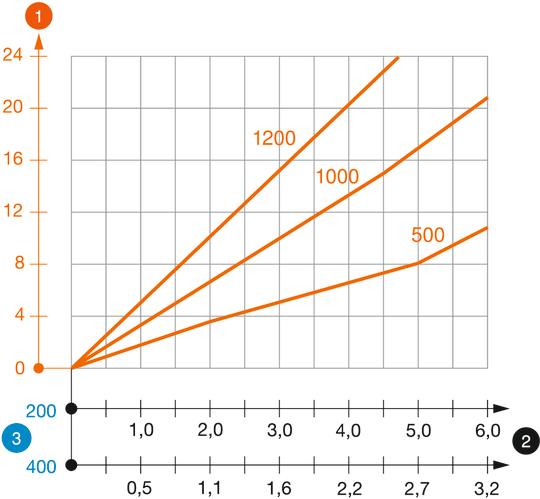

US 5 K tipa U-veida statņa slodzes diagramma

Iekārtā statņa gala izliece pieļaujamas balsteņa slodzes gadījumā
Pieļaujamais balsteņa noslogojums kN bez montāžas svara
Balsteņa garums mm
Slodzes līkne ar mm izteiktu statņa garumu

Visi tipi

Visi tipi

Tips	Garums	Krāsa	Preces Nr.	Daudzums	mazākā pārd. vien.
US 5 K 20 FT	200 mm	cinks	6341527	Gabals	1 Gabals
US 5 K 30 FT	300 mm	cinks	6341535	Gabals	1 Gabals
US 5 K 40 FT	400 mm	cinks	6341543	Gabals	1 Gabals
US 5 K 50 FT	500 mm	cinks	6341551	Gabals	1 Gabals
US 5 K 60 FT	600 mm	cinks	6341578	Gabals	1 Gabals
US 5 K 70 FT	700 mm	cinks	6341586	Gabals	1 Gabals
US 5 K 80 FT	800 mm	cinks	6341594	Gabals	1 Gabals
US 5 K 90 FT	900 mm	cinks	6341608	Gabals	1 Gabals
US 5 K 100 FT	1000 mm	cinks	6341616	Gabals	1 Gabals
US 5 K 110 FT	1100 mm	cinks	6341624	Gabals	1 Gabals
US 5 K 120 FT	1200 mm	cinks	6341632	Gabals	1 Gabals

Piederumi

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
U veida statņu savienotājs FT	VUS 5 FT	6018505	Gabals	10 Gabals
Aizsargvāciņš	US 5 KS OR	6338462	Gabals	20 Gabals
Apaļā plakangalvas skrūve ar paplāksni un uzgriezni F	FRS 10x25 F 8.8	6407560	Gabals	50 Gabals
Distances ieliktnis FT	DSK 45 FT	6416500	Gabals	20 Gabals
Sešstūrgalvas skrūve M10 F	SKS 10x80 F	6418250	Gabals	20 Gabals
