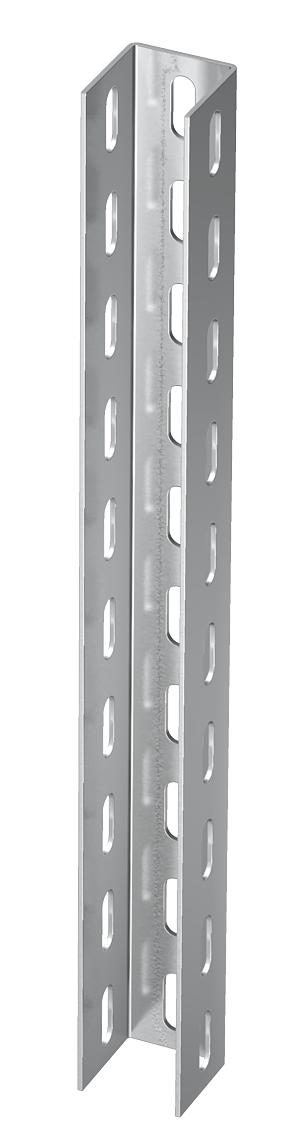

US 5 statnis A4
Preces Nr. 6341073 | EAN 4012195022305
- Produkta apraksts
-
Produkta aprakstsNoteikta garuma U-veida statnis. Izmērs 50 x 50 mm.
Sākot ar balsteņa platumu 400 mm vai montējot balsteņus pie iekārto statņu galiem, ieteicams izmantot distances ieliktni DSK 45.
-
- Tehniskie dati
-
Tehniskie dati
Ar zobiem nē Atdalāms nē Augstums 50 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 40,0447 kg CO2e / 1 Gabals Funkciju nodrošināšana nē Garums 3000 mm Izmēri 50 x 50 x 2,5 Izmērs 50x50x3000 Izpildījums Vienkāršs profils Krāsa tērauda Materiāla biezums 2,5 mm Materiāls Nerūsējošais tērauds 1.4571 Perforējuma veids Perforētas 3 puses Platums 50 mm Profila forma U veida profils Statiskā vērtība A 2,74 cm² Statiskā vērtība ly 8,32 cm⁴ Statiskā vērtība lz 12,53 cm⁴ Statiskā vērtība Wy 2,61 cm³ Statiskā vērtība Wz 5,01 cm³ Virsma neizolēts, apstrādāts - Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

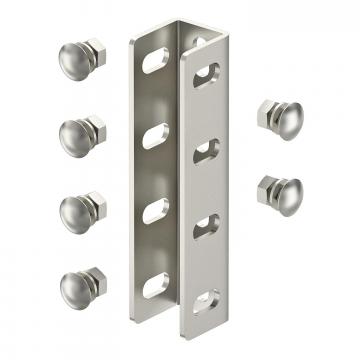

U veida statņu savienotājs A4
VUS 5 A4 6018509 10 Gabals
Aizsargvāciņš
US 5 KS OR 6338462 20 Gabals

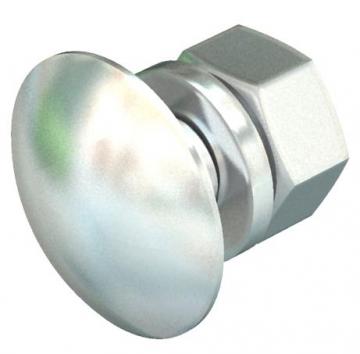

Apaļā plakangalvas skrūve ar paplāksni un uzgriezni A4
FRS 10x25 A4 6407524 50 Gabals

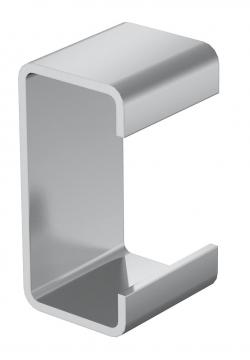

Distances elements A4
DSK 45 A4 6416462 10 Gabals
Sešstūra skrūve M10 A4
SKS 10x80 A4 6418248 20 Gabals - Lejupielādes
-
Datu lapa US 5 300 A4 / 6341073 , 0.18MB , pdfVadlīnijas KTS cable tray systems , 1.61MB , pdfES Atbilstības deklarācija US 5 300 A4 / 6341073 , 0.12MB , pdfREACH Atbilstības deklarācija US 5 300 A4 / 6341073 , 0.12MB , pdfRoHS Atbilstības deklarācija US 5 300 A4 / 6341073 , 0.12MB , pdfMontāžas instrukcija U veida statņu sistēmas montāžas instrukcija , 2.02MB , pdfMontāžas instrukcija General information on the mounting , 2.65MB , pdf
