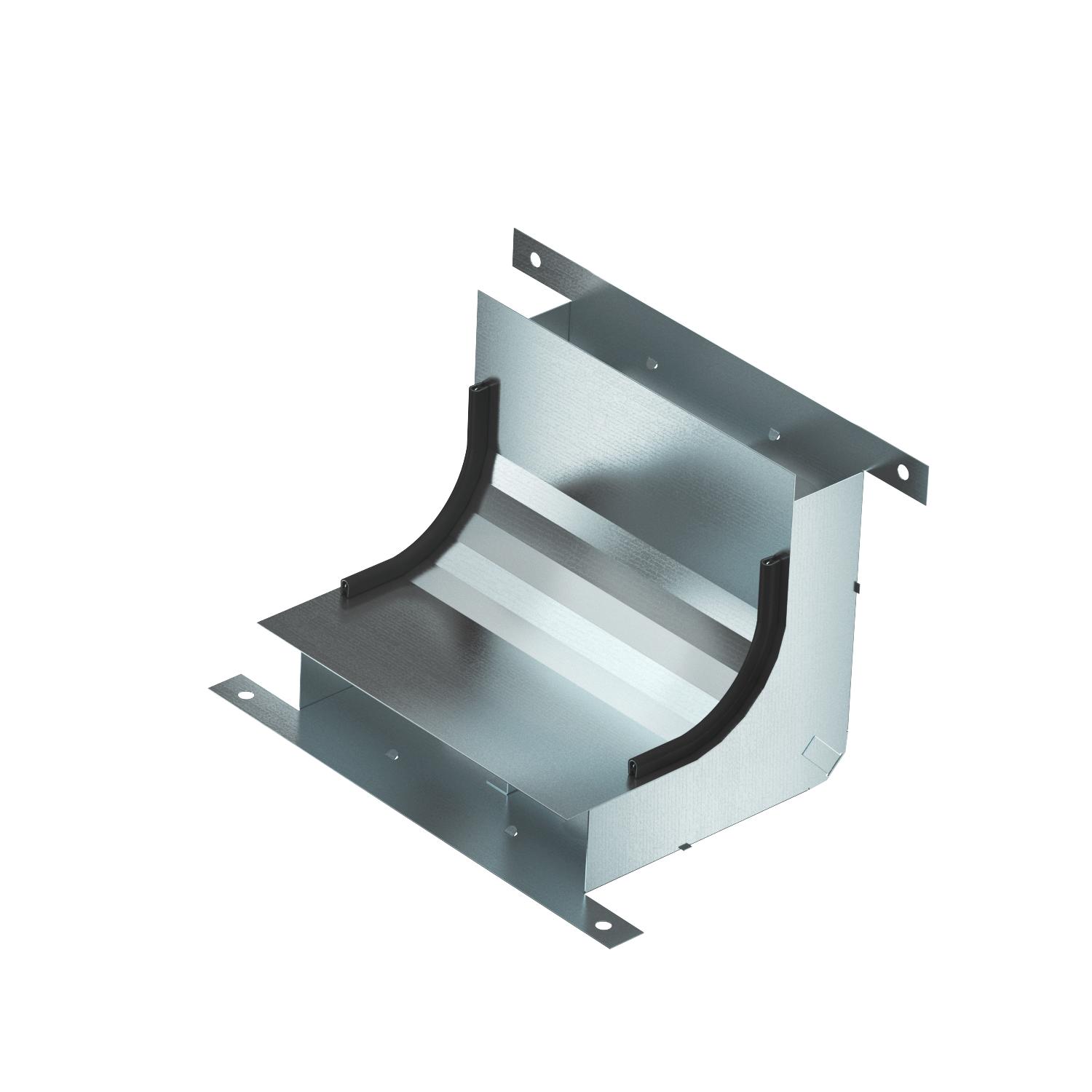

Vertikālais līkums kanālam ar augstumu 48 mm, ar 2 sekcijām
Preces Nr. 7400629 | EAN 4012197349479
- Produkta apraksts
-
Produkta aprakstsVertikāls līkums (divdaļīgs) zemgrīdas instalāciju kanālu (sienas pieslēgumi, strāvas padeve) vertikālai virziena maiņai.
-
- Tehniskie dati
-

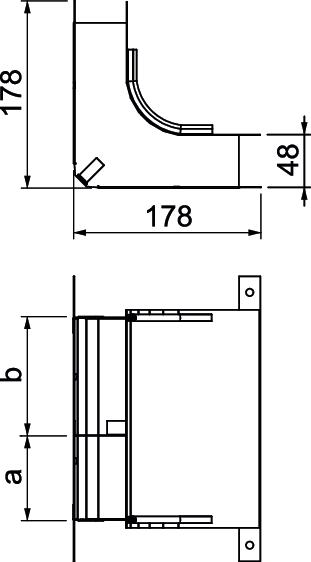

Izmēri
Augstums 48 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 3,0171 kg CO2e / 1 Gabals Fiksēto starpsienu skaits 1 Garums 178 mm Izmērs 270x177,7x177,7 Izmērs a 80 mm Izmērs b 110 mm Izmērs H 48 mm Kanāla augstums min. 48 mm Kanālu platums min. 190 mm Materiāls Tērauds Nodalījuma a šķērsgriezums 3413 mm² Nodalījuma b šķērsgriezums 4804 mm² Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu nē Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums jā Platums 190 mm Sekciju skaits 2 St. Virsma cinkots - Visi tipi
- Lejupielādes
-
Datu lapa KV2 19048-2 / 7400629 , 0.15MB , pdfES Atbilstības deklarācija KV2 19048-2 / 7400629 , 0.13MB , pdfREACH Atbilstības deklarācija KV2 19048-2 / 7400629 , 0.12MB , pdfRoHS Atbilstības deklarācija KV2 19048-2 / 7400629 , 0.13MB , pdfMontāžas instrukcija Zemgrīdas kanālu sistēma EÜK , 10.26MB , pdfMontāžas instrukcija EÜK screed-covered duct system generation 3 , 76.05MB , pdf
