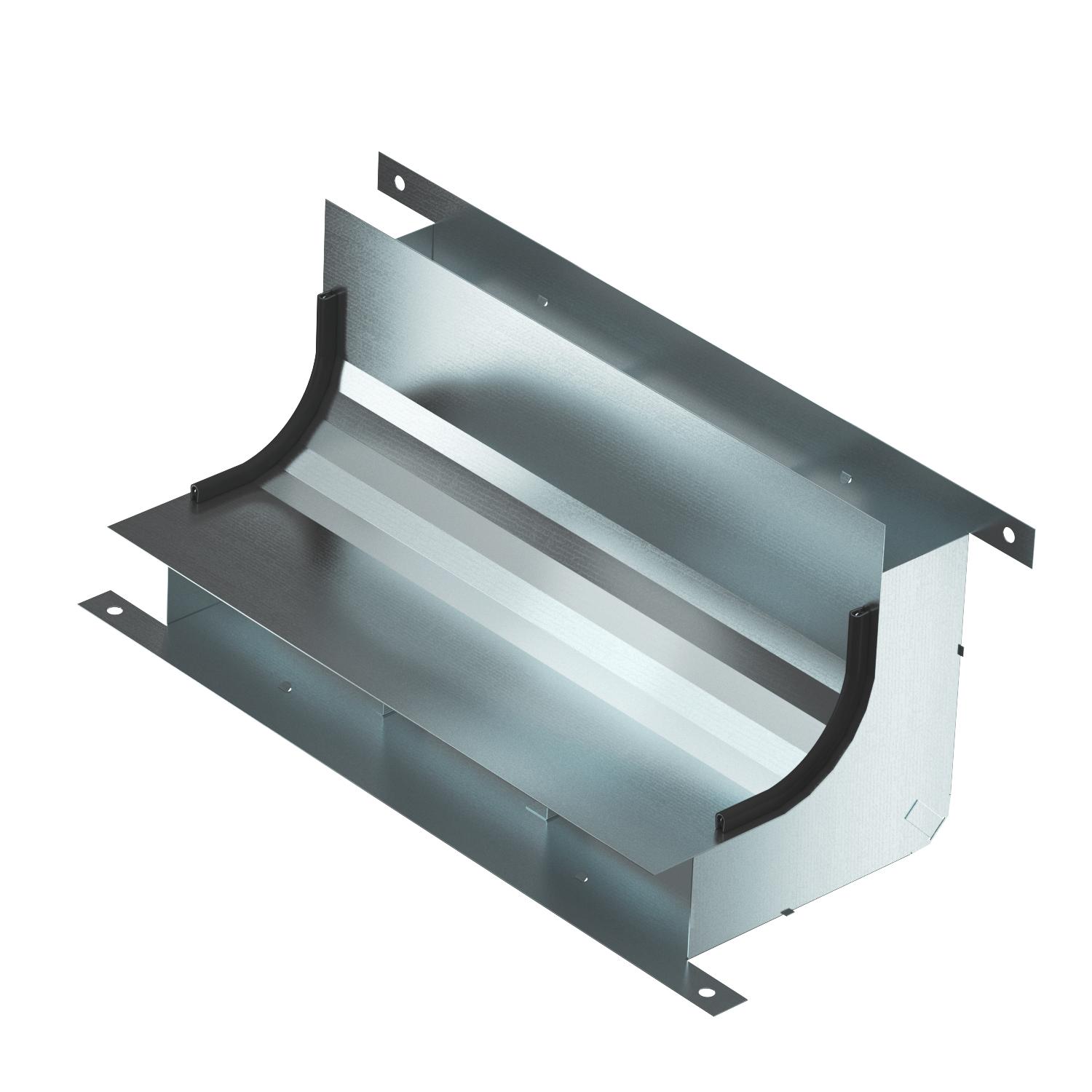

Vertikālais līkums kanālam ar augstumu 58 mm, ar 3 sekcijām
Preces Nr. 7400667 | EAN 4012197349806
- Produkta apraksts
-
Produkta aprakstsVertikāls līkums (divdaļīgs) zemgrīdas instalāciju kanālu (sienas pieslēgumi, strāvas padeve) vertikālai virziena maiņai. Saderīgs tikai ar UZD250-4/350-4.
-
- Tehniskie dati
-
Izmēri
Augstums 58 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 4,8106 kg CO2e / 1 Gabals Fiksēto starpsienu skaits 2 Garums 178 mm Izmērs 430x177,7x177,7 Izmērs a 120 mm Izmērs b 110 mm Izmērs H 58 mm Kanāla augstums min. 58 mm Kanālu platums min. 350 mm Materiāls Tērauds Nodalījuma a šķērsgriezums 6341 mm² Nodalījuma b šķērsgriezums 6112 mm² Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu nē Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums jā Platums 350 mm Sekciju skaits 3 St. Virsma cinkots - Visi tipi
- Lejupielādes
-
Datu lapa KV3 35058-2 / 7400667 , 0.17MB , pdfES Atbilstības deklarācija KV3 35058-2 / 7400667 , 0.13MB , pdfREACH Atbilstības deklarācija KV3 35058-2 / 7400667 , 0.09MB , pdfRoHS Atbilstības deklarācija KV3 35058-2 / 7400667 , 0.13MB , pdfMontāžas instrukcija Zemgrīdas kanālu sistēma EÜK , 10.26MB , pdfMontāžas instrukcija EÜK screed-covered duct system generation 3 , 76.05MB , pdf
