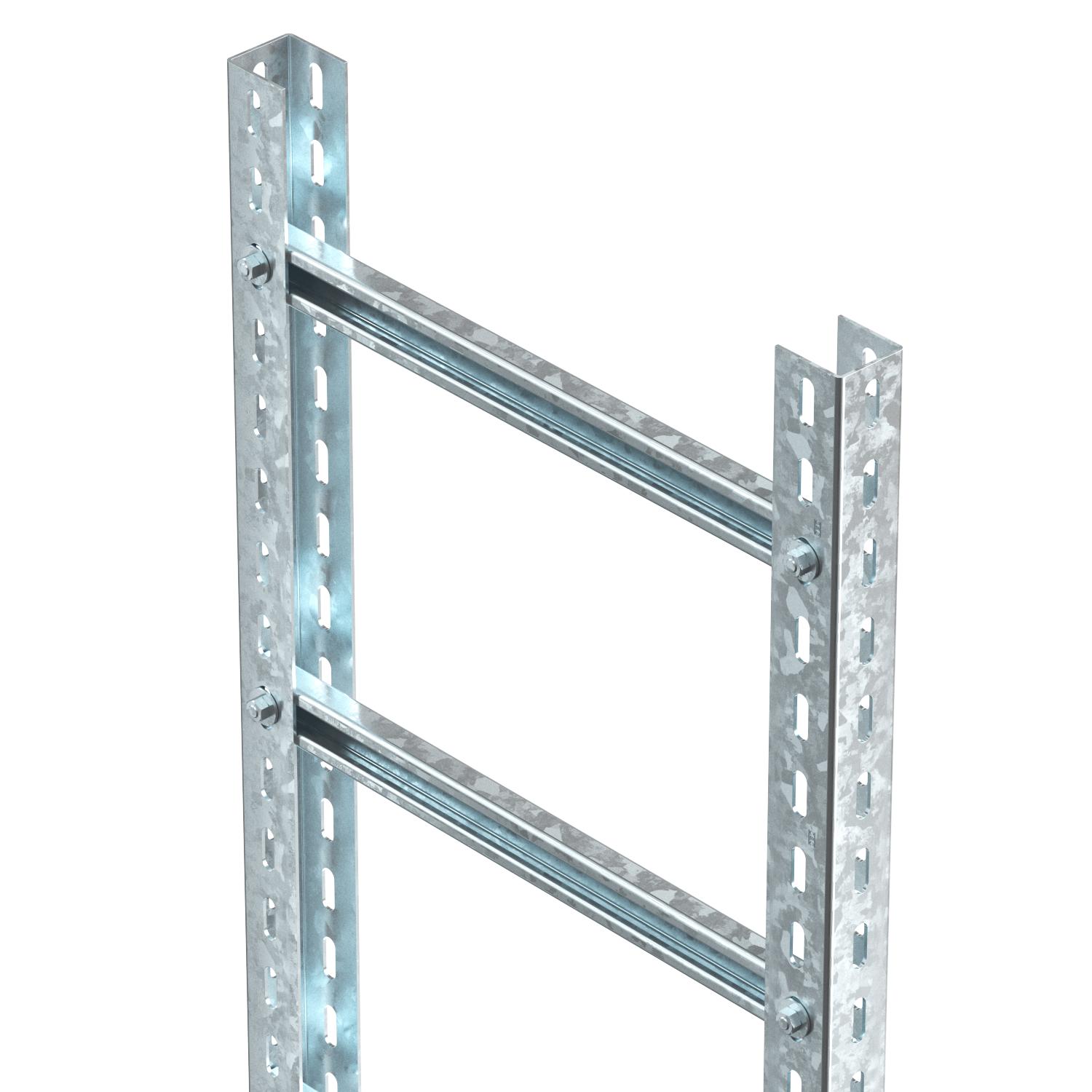

Vertikālas kabeļu trepes SLM50

Preces Nr. 6010016 | EAN 4012196959785

Preces Nr. / Tips

Platums

Produkta apraksts

Produkta apraksts

Smaga vertikālo kāpņu sistēma elektrisko funkciju nodrošinājumam atb. DIN 4102 12. daļai. Atļautais apskavu tips – BS-U1-M-… FT. Piegādā nesamontētu.

Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem	300 mm
Funkciju nodrošināšana	jā
Izmērs	500x3000mm
Krāsa	cinks
Materiāls	Tērauds

Nerūsējošs tērauds, kodināts	nē
Sānu caurumi	jā
Spraišļu izpildījums	Necaurumots profils
Ugunsdrošība	Funkcijas nodrošinājums - standartam atbilstoša nesošā konstrukcija
Virsma	karsti cinkots

Izmēri

Augstums	50 mm
Garums	3000 mm
Izmērs B	500 mm

Platums	500 mm
Spraišļa atveres izmērs	2,00

CO2 pēdas nospiedums (Product Carbon Footprint)

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	17,2941 kg CO2e / 1 Metrs
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
CO₂ Footprint (GWP)	17,2941 kg CO₂e

Declared Unit (LCA)	Metrs
Declared Unit Quantity (LCA)	1

Visi tipi

Visi tipi

Tips	Platums	Preces Nr.	Daudzums	mazākā pārd. vien.
SLM50C40F 20 FT	200 mm	6010004	m	3 m
SLM50C40F 30 FT	300 mm	6010006	m	3 m
SLM50C40F 40 FT	400 mm	6010008	m	3 m
SLM50C40F 50 FT	500 mm	6010016	m	3 m
SLM50C40F 60 FT	600 mm	6010024	m	3 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Trīspusējs kabeļu nostiepes fiksators, ar minerālvati, iekšējais augstums 175 mm	ZSE90-55-17	7215726	Gabals	1 Gabals

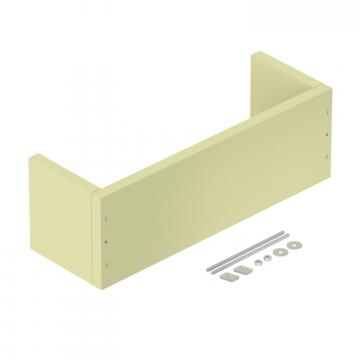

Trīspusējs stiepes atslogotājs, tukšs korpuss, iekšējais augstums 175 mm	ZSE90-55-17 L	7215772	Gabals	1 Gabals

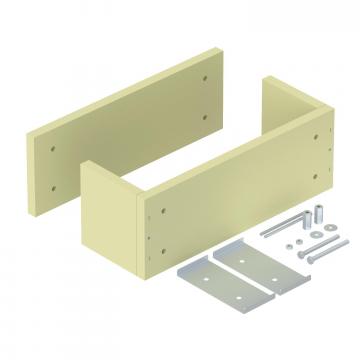

Četrpusējs stiepes atslogotājs, tukšs korpuss, iekšējais augstums 175 mm	ZSE90-51-17 LH	7215786	Gabals	1 Gabals

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
U veida statņu savienotājs FT	VUS 5 FT	6018505	Gabals	10 Gabals
Augšējā plāksne US 5 NOK FT	KUS 5 NOK FT	6348939	Gabals	1 Gabals
Augšējā plāksne US 5	KUS 5 FT	6348904	Gabals	1 Gabals
Montāžas leņķis, 90° ar 3 caurumiem FT	GMS 3 VW 90 FT	1124661	Gabals	10 Gabals

Lejupielādes

Datu lapa SLM50C40F 50 FT / 6010016 , 0.20MB , pdf

Vadlīnijas Ugunsdrošība elektrotehnikā – rokasgrāmata par ugunsdrošām instalācijām ēkās , 2.10MB , pdf

Brošūra False ceiling installations , 2.10MB , pdf

Brošūra Teste routing systems for cable systems , 2.00MB , pdf

Skrejlapa Smagas vertikālās kabeļu trepes SLM funkciju nodrošināšanai , 2.00MB , pdf

Katalogs Safety and protection installations – fire-tested routing systems , 19.95MB , pdf

Lejupielāde

ES Atbilstības deklarācija SLM50C40F 50 FT / 6010016 , 0.13MB , pdf

REACH Atbilstības deklarācija SLM50C40F 50 FT / 6010016 , 0.12MB , pdf

Lejupielāde

RoHS Atbilstības deklarācija SLM50C40F 50 FT / 6010016 , 0.13MB , pdf

Lejupielāde

Ekspertīzes atzinums Funktionserhalt von Abstandschellen und Bügelschellen , 0.97MB , pdf

Ekspertīzes atzinums Surveyor's report on the maintenance of electrical function: rising sections on solid walls , 1.77MB , pdf

Ekspertīzes atzinums Maintenance of electrical function of rising systems, suspension mounting 3.5 m to 7 m , 3.97MB , pdf

Ekspertīzes atzinums Maintaining electrical functionality Fire protection fastening on load bearing wooden components , 6.58MB , pdf

Ekspertīzes atzinums Maintenance of electrical function of the strain relief ZSE90 for vertical cable routing , 1.09MB , pdf

Ekspertīzes atzinums Maintenance of electrical function of the strain relief ZSE90 for vertical cable routing , 1.08MB , pdf

Montāžas instrukcija Montāžas instrukcija nokarenām vertikālām kabeļu trasēm funkciju nodrošināšanā SLM50 , 0.08MB , pdf

Produkta zīmējums SLM50C40F 50 FT / 6010016, 119.38 kB, jpg

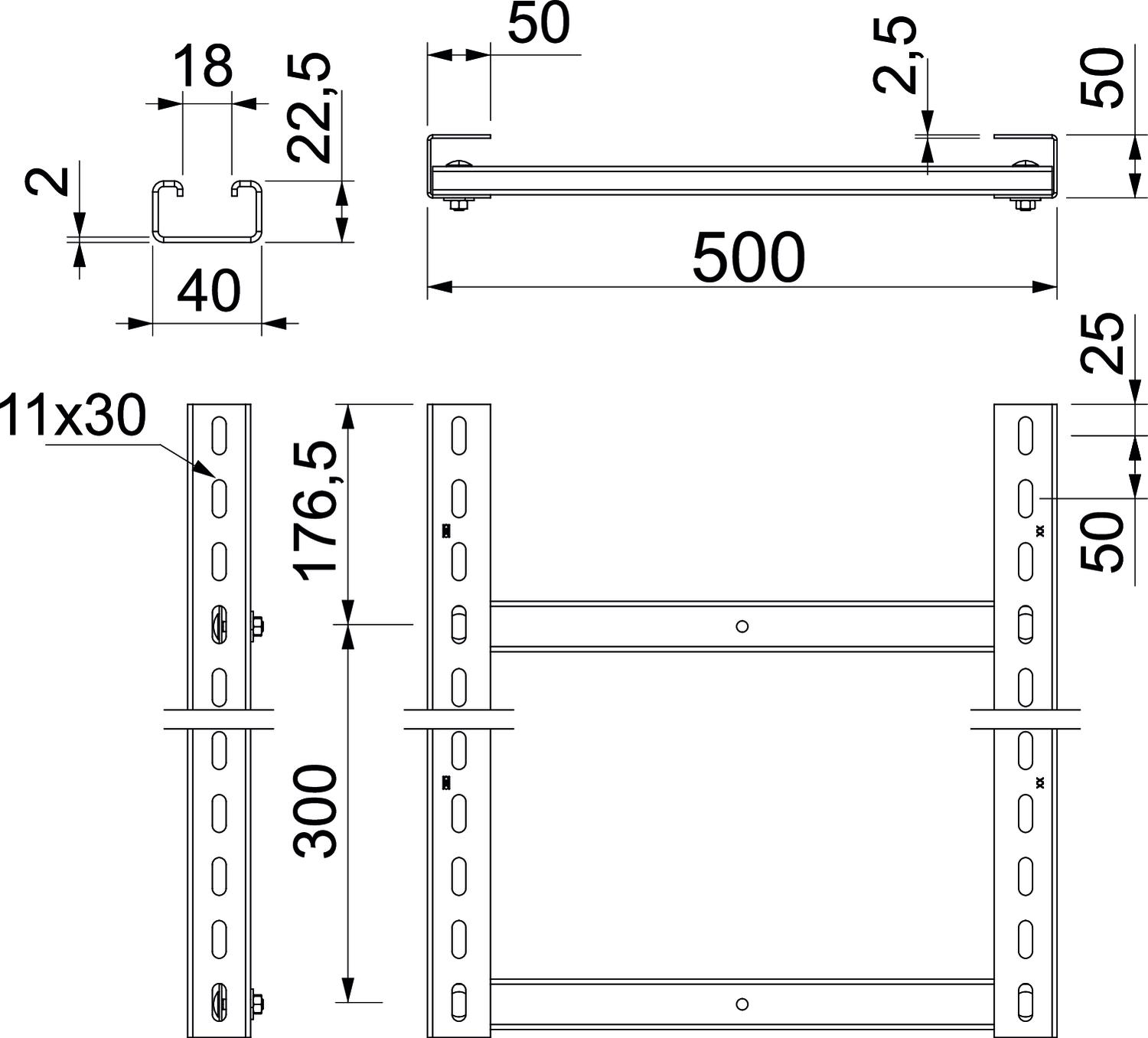

Dimensiju zīmējums SLM50C40F 50 FT / 6010016, 106.89 kB, jpg
