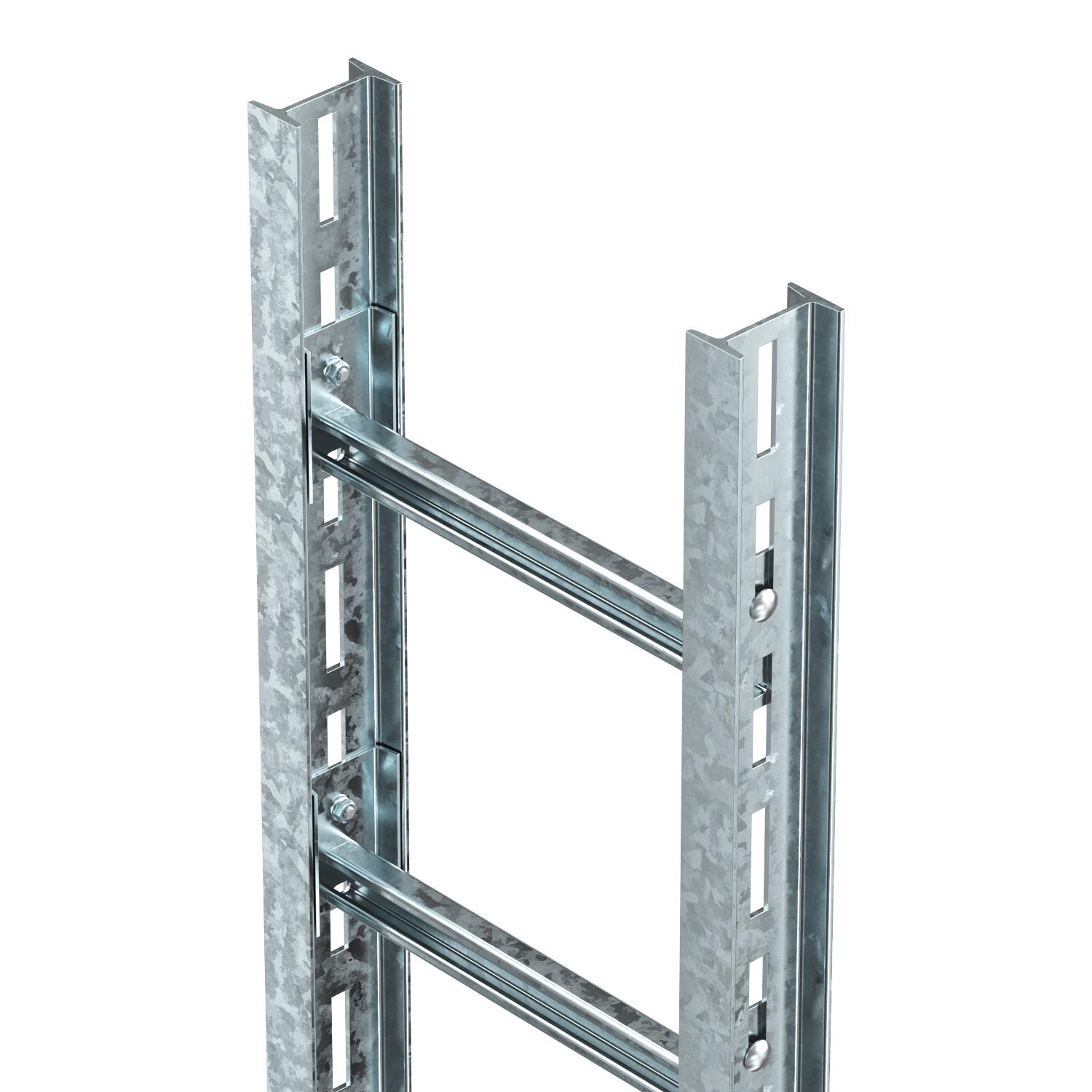

Vertikālās kabeļu trepes SLS80

Preces Nr. 6010105 | EAN 4012196959907

Preces Nr. / Tips

Platums

Produkta apraksts

Produkta apraksts

Industriālā vertikālo kāpņu sistēma elektrisko funkciju nodrošinājumam atb. DIN 4102 12. daļai. Atļautais apskavu tips – BS-U1-M-… FT. Piegādā nesamontētu.

Tehniskie dati

Tehniskie dati

Attālums starp spraišļiem	300 mm
Augstums	80 mm
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	31,3191 kg CO2e / 1 Metrs
Funkciju nodrošināšana	jā
Garums	3000 mm
Izmērs	400x3000mm
Izmērs B	400 mm
Krāsa	cinks

Materiāls	Tērauds
Nerūsējošs tērauds, kodināts	nē
Platums	400 mm
Sānu caurumi	jā
Spraišļa atveres izmērs	2,00
Spraišļu izpildījums	Necaurumots profils
Ugunsdrošība	Funkcijas nodrošinājums - standartam atbilstoša nesošā konstrukcija
Virsma	karsti cinkots

Visi tipi

Visi tipi

Tips	Platums	Preces Nr.	Daudzums	mazākā pārd. vien.
SLS80C40F 40 FT	400 mm	6010105	m	3 m
SLS80C40F 50 FT	500 mm	6010113	m	3 m
SLS80C40F 60 FT	600 mm	6010121	m	3 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.

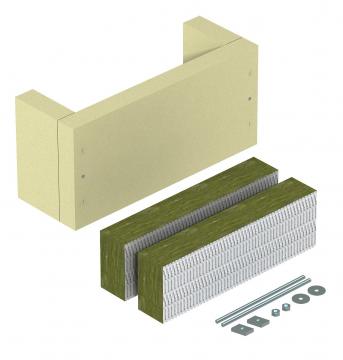

Trīspusējs kabeļu nostiepes fiksators, ar minerālvati, iekšējais augstums 115 mm	ZSE90-45-11	7215709	Gabals	1 Gabals
Trīspusējs kabeļu nostiepes fiksators, ar minerālvati, iekšējais augstums 175 mm	ZSE90-45-17	7215719	Gabals	1 Gabals

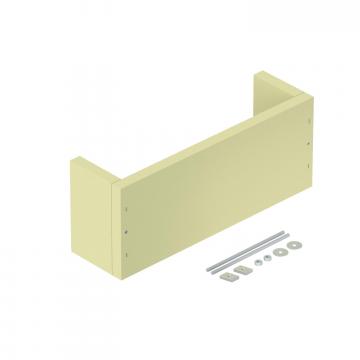

Trīspusējs stiepes atslogotājs, tukšs korpuss, iekšējais augstums 115 mm	ZSE90-45-11 L	7215764	Gabals	1 Gabals

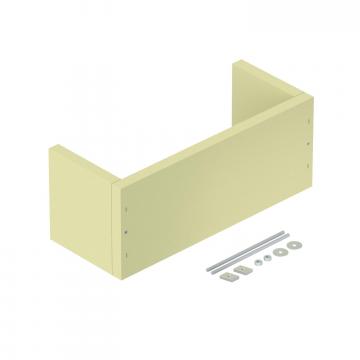

Trīspusējs stiepes atslogotājs, tukšs korpuss, iekšējais augstums 175 mm	ZSE90-45-17 L	7215770	Gabals	1 Gabals

Montāžas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Stiprinājuma leņķis BW 80	BW 80 55 FT	6019528	Gabals	10 Gabals

Lejupielādes

Datu lapa SLS80C40F 40 FT / 6010105 , 0.17MB , pdf

Vadlīnijas Ugunsdrošība elektrotehnikā – rokasgrāmata par ugunsdrošām instalācijām ēkās , 2.10MB , pdf

Brošūra False ceiling installations , 2.10MB , pdf

Brošūra Teste routing systems for cable systems , 2.00MB , pdf

Katalogs Safety and protection installations – fire-tested routing systems , 19.95MB , pdf

ES Atbilstības deklarācija SLS80C40F 40 FT / 6010105 , 0.12MB , pdf

Ekspertīzes atzinums Maintenance of electrical function of the strain relief ZSE90 for vertical cable routing , 1.09MB , pdf

Ekspertīzes atzinums Maintenance of electrical function of the strain relief ZSE90 for vertical cable routing , 1.08MB , pdf

Ekspertīzes atzinums Surveyor's report on the maintenance of electrical function: rising sections on solid walls , 1.77MB , pdf

Ekspertīzes atzinums Maintaining electrical functionality Fire protection fastening on load bearing wooden components , 6.58MB , pdf

Montāžas instrukcija Montāžas instrukcija nokarenām vertikālām kabeļu trasēm funkciju nodrošināšanā SLM50 , 0.08MB , pdf

Produkta zīmējums SLS80C40F 40 FT / 6010105, 129.26 kB, jpg

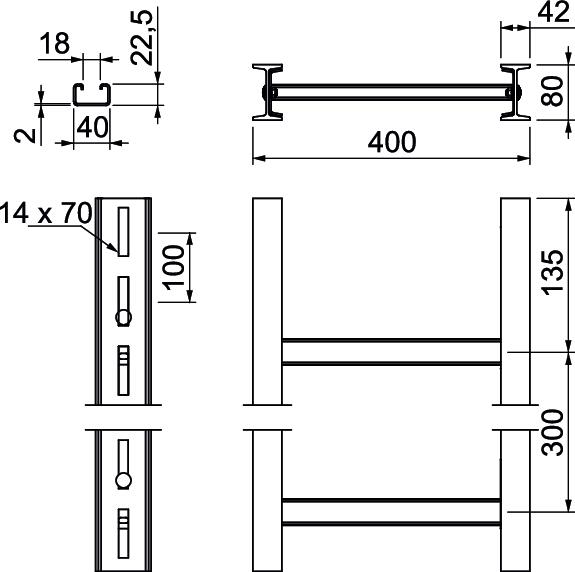

Dimensiju zīmējums SLS80C40F 40 FT / 6010105, 28.95 kB, jpg
