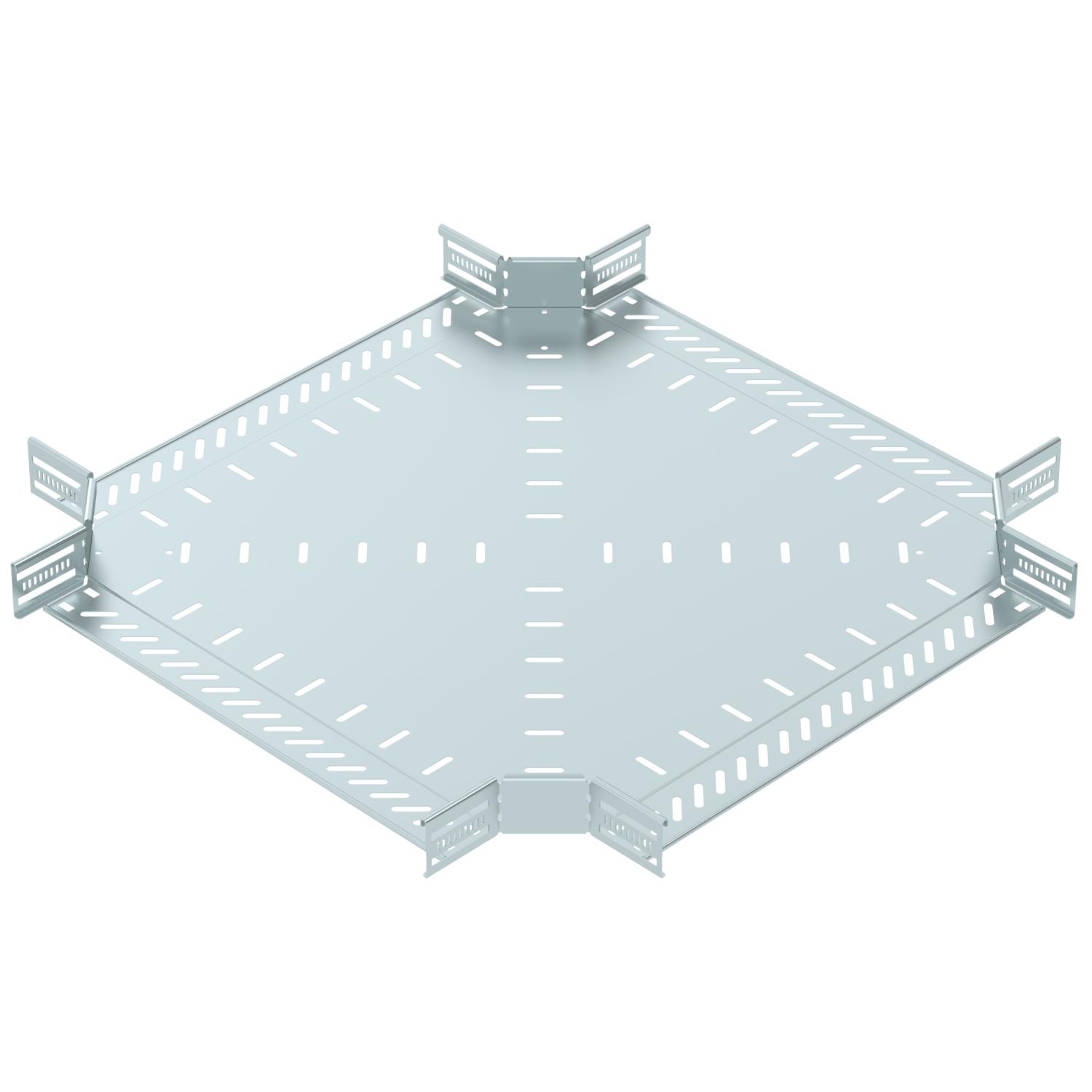

X-elements 60 FS
Preces Nr. 7027319 | EAN 4012197338572
- Produkta apraksts
-
Produkta aprakstsSavienojums horizontāla atzara izveidošanai, sānu augstums 60 mm. Montāža bez skrūvēm ar dubultskavām vai skrūvsavienojumu ar plakangalvas skrūvēm FRS un kombinētajiem uzgriežņiem M6. Iekštelpām. Stiprināšanas aksesuārus jāpasūta atsevišķi.
-
- Tehniskie dati
-

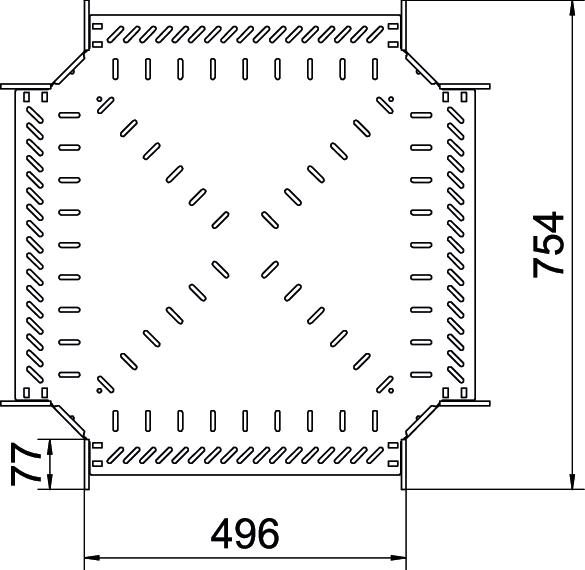

Izmēri
Augstums 60 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 13,225 kg CO2e / 1 Gabals Funkciju nodrošināšana nē Gara laiduma izpildījums nē Ieteiktais skrūvju skaits 32 St. Izmantošanas temperatūras diapazons maks. 120 °C Izmantošanas temperatūras diapazons min. -20 °C Izmērs 60x500 Izmērs B 500 mm Kabeļu nesošās sistēmas savienotāju veids skrūvēts/iespīlēts Krāsa cinks Loksnes biezums 1 mm Materiāls Tērauds Metāla biezums 1,25 mm NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Pamatnes plāksnes materiāla biezums 1 mm Platums 500 mm Savienotāja izpildījums iebūvēts savienotājs Virsma cinkots - Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

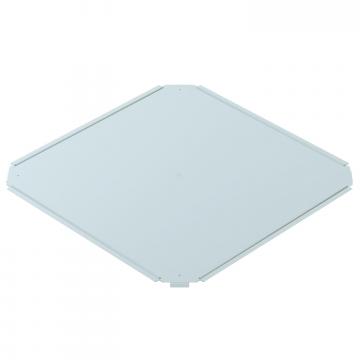

X-elementa vāks DD
RKD 500 DD 7027848 1 Gabals Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Dubultskava fasondetaļas montāžai A2
DOP A2 6035998 10 Gabals - Lejupielādes
-
Datu lapa RK 650 FS / 7027319 , 0.19MB , pdfVadlīnijas KTS cable tray systems , 1.61MB , pdfES Atbilstības deklarācija RK 650 FS / 7027319 , 0.12MB , pdfREACH Atbilstības deklarācija RK 650 FS / 7027319 , 0.12MB , pdfRoHS Atbilstības deklarācija RK 650 FS / 7027319 , 0.13MB , pdfIzvēles ceļvedis Selection aid for cable trays, Magic , 0.23MB , pdfIzvēles ceļvedis Selection aid cable trays, screwable , 2.17MB , pdfMontāžas instrukcija Latchable Magic cable tray systems , 12.33MB , pdfMontāžas instrukcija Screwable cable trays with fittings for screwing and clamping , 5.98MB , pdfMontāžas instrukcija General information on the mounting , 2.65MB , pdf
