Zemgrīdas kārba UGD350-3, paredzēta GESR9/55

Preces Nr. 7410064 | EAN 4012195678779

Preces Nr. / Tips

Grīdas līmeņa augstums min.	55 mm

Grīdas līmeņa augstums maks.	80 mm

Vāka izpildījums

Montāžas atvere iebūvējamai vienībai

Nominālais lielums

Nominālais lielums ierīču iebūvēšanas vienībai

Produkta apraksts

Produkta apraksts

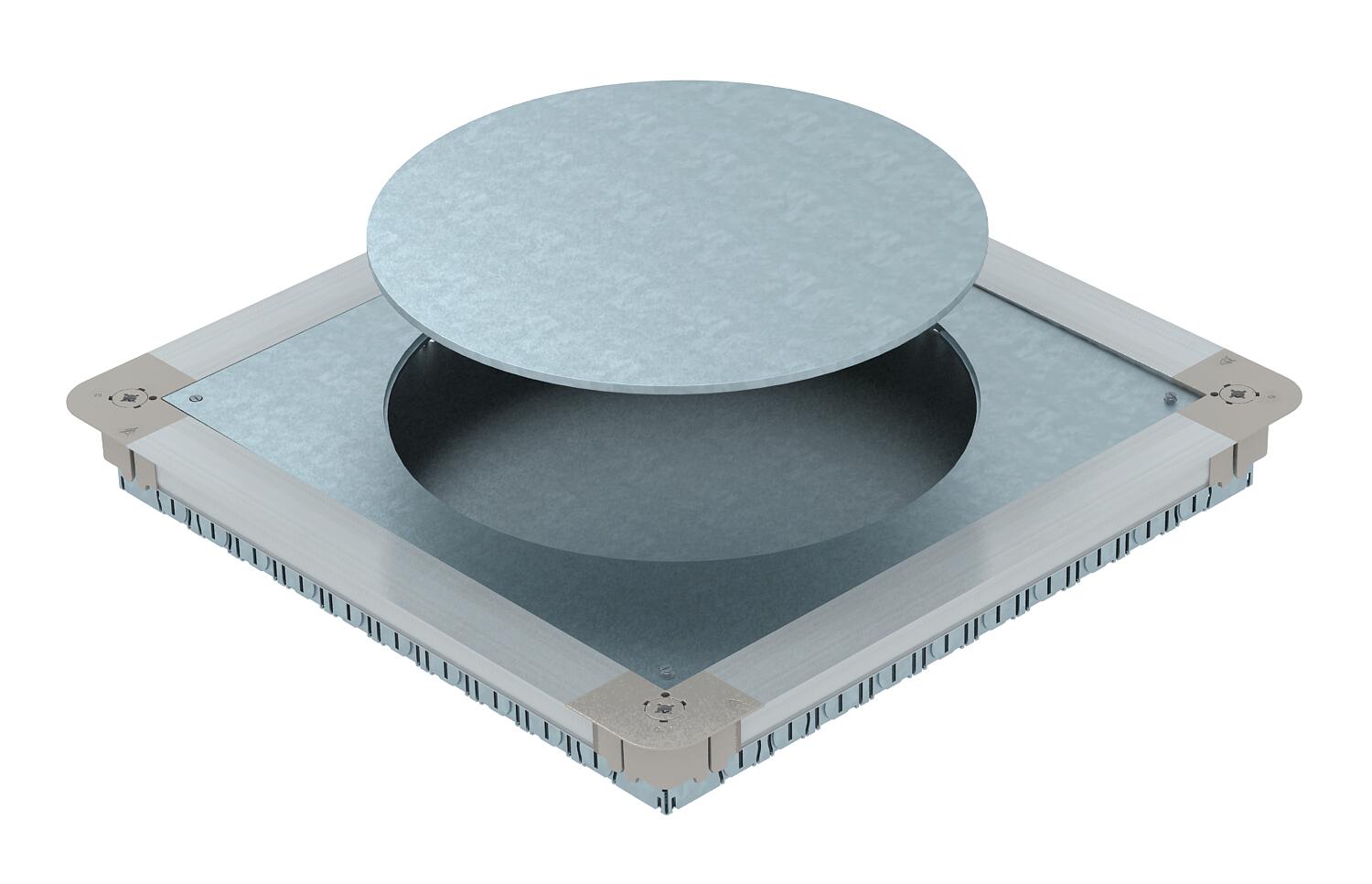

Zemgrīdas ierīču kārba ar montāžas vāku un vāka nosegplāksni ar sānu sienām no tērauda loksnes. Kvadrātveida ierīču montāžas moduļa GES9/55 montāžai betona grīdās, sākot no 55 mm. Var bez pakāpēm noregulēt uz betona grīdas augstumu un klonu var pieguļoši iestrādāt pie klona novilkšanas malas. Ar atverēm cauruļu ievietošanai katrā pusē: 7 x M20, 3 x M25, 4 x M32. Lietderīgais caurules lielums, ja sistēmas augstums ir 55 mm: M20.

Tehniskie dati

Tehniskie dati

Atdalāms	nē
Augstuma regulēšanas diapazons maks.	80 mm
Augstuma regulēšanas diapazons min.	55 mm
caurules pieslēgumam	jā
Grīdas kopšana	sauss
Grīdas līmeņa augstums maks.	80 mm
Grīdas līmeņa augstums min.	55 mm
Grīdas plāksne	jā
Iegremdējams vienā līmenī ar pamatni	jā
Iespējams demontēt	instalācijas ierīču iebūvēšanai
Iespējams iemontēt blīvi	nē
Izmērs	467x467x55

Kanālu platums maks.	350 mm
Kanālu platums min.	190 mm
Materiāls	Tērauds
Montāžas atvere iebūvējamai vienībai	apaļš
Montāžas atvere virsgrīdas tvertnei	nē
Nominālais lielums	350 mm
Nominālais lielums ierīču iebūvēšanas vienībai	R9
Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu	nē
Piemērots zemgrīdas kanālam	nē
Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums	nē
Vāka izpildījums	apaļš
Virsma	cinkots

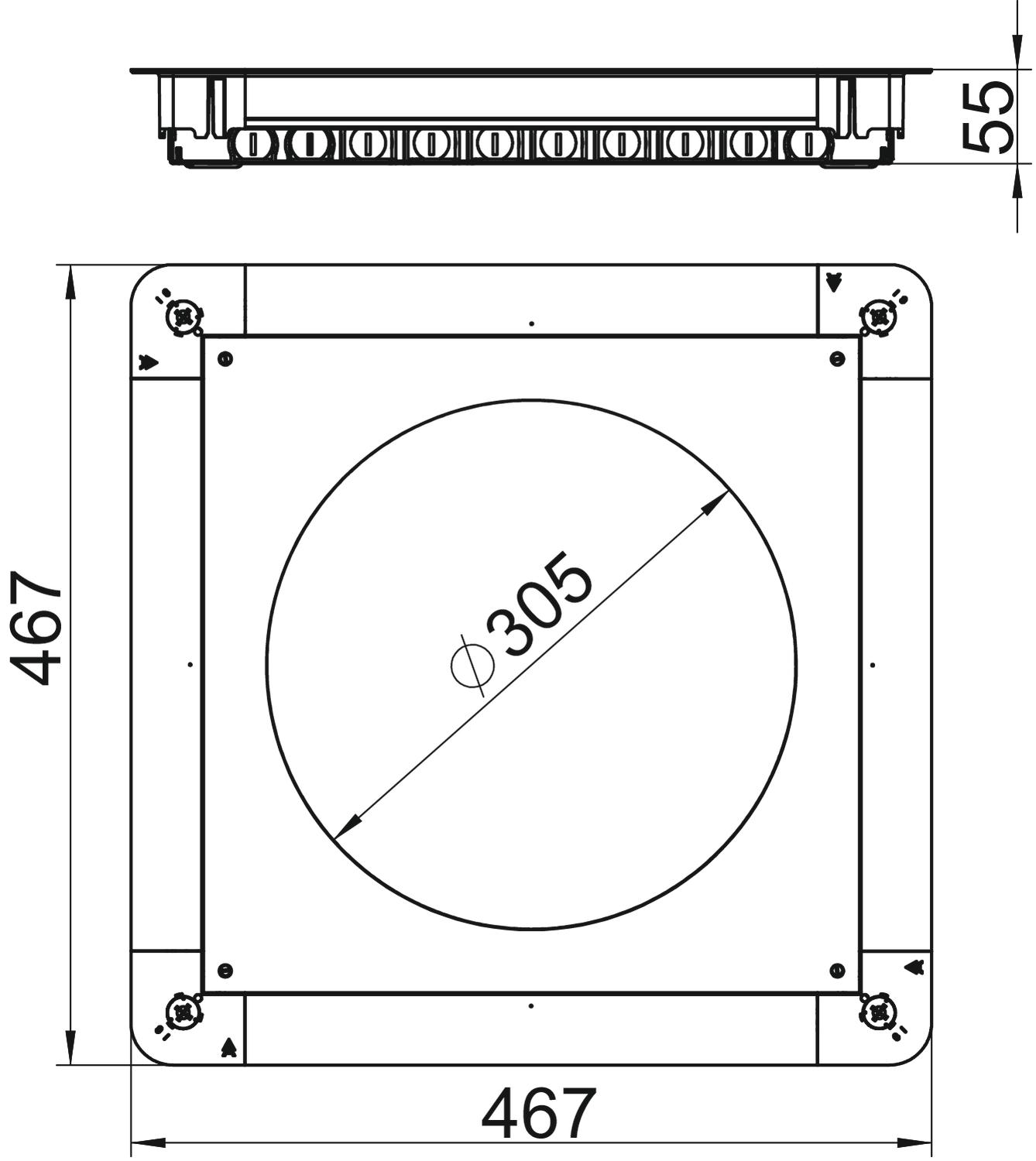

Izmēri

Augstums	55 mm
Garums	467 mm
Izmērs A	467 mm
Izmērs B	467 mm

Izmērs d Ø	305 mm
Izmērs H	55 mm
Platums	467 mm

CO2 pēdas nospiedums (Product Carbon Footprint)

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	41,1371 kg CO2e / 1 Gabals
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
CO₂ Footprint (GWP)	41,1371 kg CO₂e

Declared Unit (LCA)	Gabals
Declared Unit Quantity (LCA)	1

Visi tipi

Visi tipi

Tips	Grīdas līmeņa augstums min.	Grīdas līmeņa augstums maks.	Vāka izpildījums	Montāžas atvere iebūvējamai vienībai	Nominālais lielums	Nominālais lielums ierīču iebūvēšanas vienībai	Preces Nr.	Daudzums	mazākā pārd. vien.
UGD55 250-3 9R	55 mm	80 mm	kvadrātisks	kvadrātisks	250 mm	9	7410060	Gabals	6 Gabals
UGD55 350-3 9R	55 mm	80 mm	kvadrātisks	kvadrātisks	350 mm	9	7410062	Gabals	4 Gabals
UGD55 350-3R9R	55 mm	80 mm	apaļš	apaļš	350 mm	R9	7410064	Gabals	4 Gabals

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Kvadrātveida ierīču montāžas modulis grīdas pamatnes augstumam 55mm	GES9 55U V 7011	7405037	Gabals	2 Gabals
Kvadrātveida ierīču montāžas modulis grīdas pamatnes augstumam 55mm	GES9 55U V 9011	7405039	Gabals	2 Gabals
Apaļš ierīču montāžas modulis grīdas pamatnes augstumam 55mm	GESR9 55U V 7011	7405047	Gabals	2 Gabals
Apaļš ierīču montāžas modulis grīdas pamatnes augstumam 55mm	GESR9 55U V 9011	7405049	Gabals	2 Gabals
