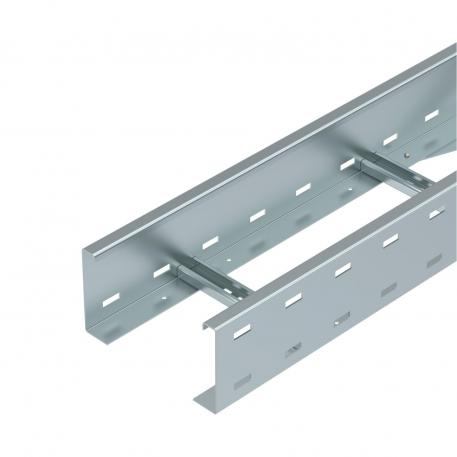

Gara laiduma kabeļu trepes WKLG 110 FS 6000 | 200 | 2 | nē
morepic-1 morepic-2 video-1 video-2

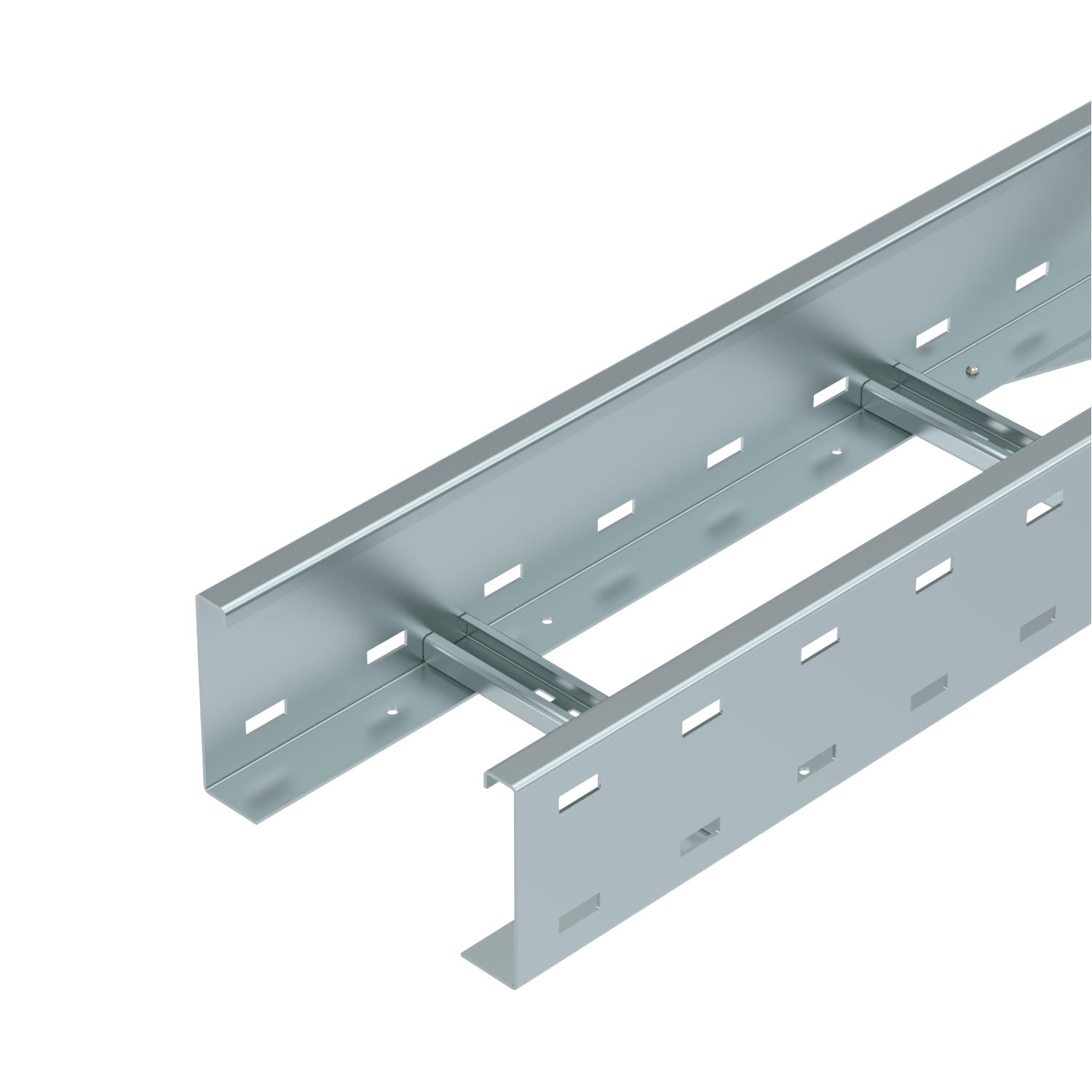

Gara laiduma kabeļu trepes WKLG 110 FS

Preces Nr. 6311008 | EAN 4012196883035

6000 mm
2 mm
nē
Produkta apraksts
Produkta apraksts
Gara laiduma kabeļu trepes ar caurumotu profila malu un malas augstumu 110 mm. Kabeļu un vadu nostiprināšana ar piekarapskavas tipu 2056.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.

WRVL 110 tipa garenie savienotāji jāpasūta atsevišķi.

  • Magnētiskā ekranējuma efektivitāte
  • Underwriters Laboratories Inc., USA & Kanada
  • Eiropas Savienības, EG atbilstības deklarācija saskaņā ar EK direktīvām
  • UKCA atbilstības deklarācija
  • Gara laiduma kabeļu trepes, malas augstums 110 mm
  • Produkta vides deklarācija (EPD)
  • CO₂ pēdas nospiedums (PCF)
Tehniskie dati

Izmēri

Augstums 110 mm
Balstu atstatums 3,0 m 2,5 kN/m
Balstu atstatums 3,5 m 1,98 kN/m
Balstu atstatums 4,0 m 1,6 kN/m
Balstu atstatums 4,5 m 1,31 kN/m
Balstu atstatums 5,0 m 1,1 kN/m
Balstu atstatums 6,0 m 0,8 kN/m
Balstu atstatums 7,0 m 0,4 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 13,5242 kg CO2e / 1 Metrs
Derīgais šķērsgriezums 186 cm²
Derīgais šķērsgriezums 18600 mm²
Funkciju nodrošināšana nē
Gara laiduma izpildījums jā
Garums 6000 mm

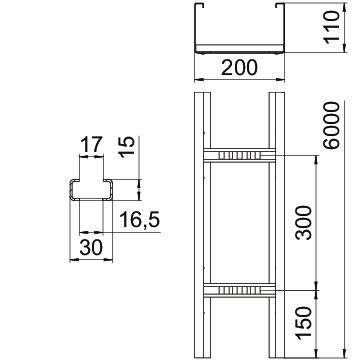

Izmēri 110 x 200
Izmērs 110x200x6000
Izmērs B 200 mm
Izmērs L 6000 mm
Krāsa cinks
Materiāls Tērauds
Metāla biezums 2 mm
Nerūsējošs tērauds, kodināts nē
Platums 200 mm
Sānu caurumi jā
Sānu malas konstrukcija Profils (atvērts)
Spraišļa atveres izmērs 17,00
Spraišļa stiprinājums kniedēts no abām pusēm
Spraišļu izpildījums Caurumots profils
Virsma cinkots

Tehniskie dati

Slodzes diagramma, gara laiduma kabeļu trepes, tips WKLG 110.

Slodzes diagramma, gara laiduma kabeļu trepes, tips WKLG 110.
  • Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
  • Attālums starp balstiem, m Attālums starp balstiem, m
  • Profila izliece mm pie pieļaujamās slodzes kN/m Profila izliece mm pie pieļaujamās slodzes kN/m
  • Slodzes shēma pārbaudes laikā Slodzes shēma pārbaudes laikā
  • Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
  • Profila izlieces līkne atkarībā no balstu attāluma Profila izlieces līkne atkarībā no balstu attāluma
Visi tipi

Visi tipi

Tips Garums Platums Metāla biezums Funkciju nodrošināšana Preces Nr. Daudzums mazākā pārd. vien.
WKLG 1120 FS 6000 mm 200 mm 2 mm nē 6311008
6 m
WKLG 1130 FS 6000 mm 300 mm 2 mm nē 6311012
6 m
WKLG 1140 FS 6000 mm 400 mm 2 mm nē 6311016
6 m
WKLG 1150 FS 6000 mm 500 mm 2 mm nē 6311020
6 m
WKLG 1160 FS 6000 mm 600 mm 2 mm nē 6311024
6 m
Piederumi

Sistēmas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

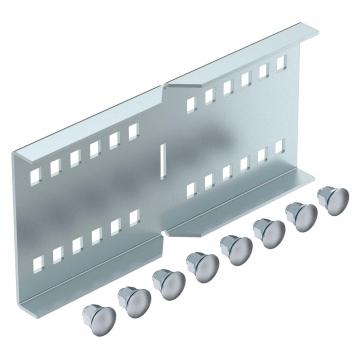

Garenais savienotājs FS Garenais savienotājs FS WRVL 110 FS 6091164
2 Gabals
90° līkums 110 FS 90° līkums 110 FS WLB 90 112 FS 6312330
1 Gabals
Vāks ar grozāmu aizbīdni FS Vāks ar grozāmu aizbīdni FS WDRL 1116 20 FS 6227422
3 m

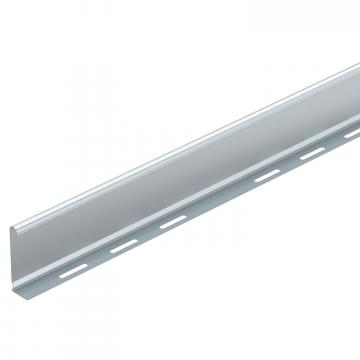

Starpsiena 85 FS Starpsiena 85 FS TSG 85 FS 6062114
3 m

Montāžas piederumi

Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Skava starpsienas nostiprināšanai A2 Skava starpsienas nostiprināšanai A2 KS KL A2 6062284
30 Gabals
