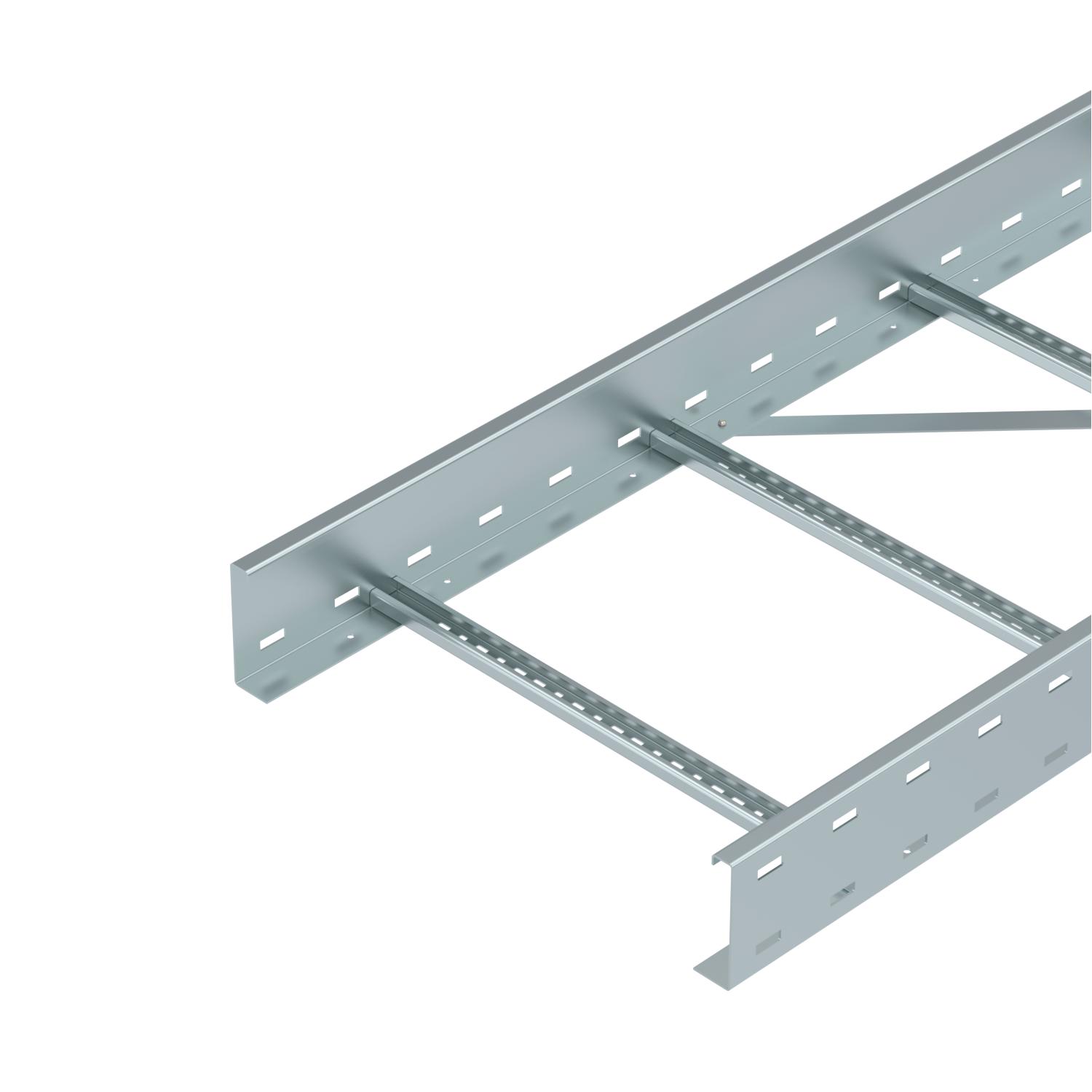

Gara laiduma kabeļu trepes WKLG 110 FS
Preces Nr. 6311020 | EAN 4012196883219
- Produkta apraksts
-
Produkta aprakstsGara laiduma kabeļu trepes ar caurumotu profila malu un malas augstumu 110 mm. Kabeļu un vadu nostiprināšana ar piekarapskavas tipu 2056.
Magnētiskā ekranējuma efektivitāte bez vāka 10 dB, ar vāku 15 dB.
WRVL 110 tipa garenie savienotāji jāpasūta atsevišķi.
-
- Tehniskie dati
-
Tehniskie dati
Derīgais šķērsgriezums 47100 mm² Derīgais šķērsgriezums 471 cm² Funkciju nodrošināšana nē Gara laiduma izpildījums jā Izmēri 110 x 500 Izmērs 110x500x6000 Izstrādājuma sērija WKLG sērija Krāsa cinks Materiāls Tērauds Metāla biezums 2 mm Nerūsējošs tērauds, kodināts nē ROHS atbilstība jā Sānu caurumi jā Sānu malas konstrukcija Profils (atvērts) Spraišļa stiprinājums kniedēts no abām pusēm Spraišļu izpildījums Caurumots profils Virsma cinkots Izmēri

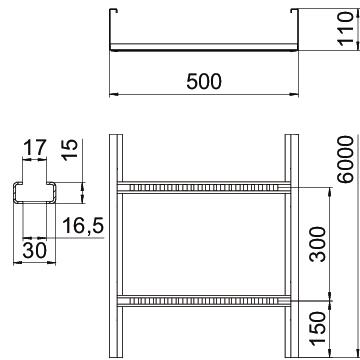

Augstums 110 mm Garums 6000 mm Izmērs B 500 mm Izmērs L 6000 mm Platums 500 mm Spraišļa atveres izmērs 17,00 Noslodze
Balstu atstatums 3,0 m 2,9 kN/m Balstu atstatums 3,5 m 2,48 kN/m Balstu atstatums 4,0 m 2,1 kN/m Balstu atstatums 4,5 m 1,78 kN/m Balstu atstatums 5,0 m 1,5 kN/m Balstu atstatums 6,0 m 1 kN/m Balstu atstatums 7,0 m 0,7 kN/m CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 15,3508 kg CO2e / 1 Metrs CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 15,3508 kg CO₂e Declared Unit Metrs Declared Unit Quantity 1 Tehniskie dati
Slodzes diagramma, gara laiduma kabeļu trepes, tips WKLG 110.
-
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
-
Attālums starp balstiem, m
-
Profila izliece mm pie pieļaujamās slodzes kN/m
-
Slodzes shēma pārbaudes laikā
-
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
-
Profila izlieces līkne atkarībā no balstu attāluma
-
- Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Vāks ar grozāmu aizbīdni FS
WDRL 1116 50 FS 6227457 3 m
Garenais savienotājs FS
WRVL 110 FS 6091164 2 Gabals
Leņķa savienotājs 110 FS
WRWVK 110 FS 6091377 2 Gabals
Aizsargvāciņš
SKHW 110 OR 6310398 20 Pāris
Šarnīrsavienojums FS
WRGV 110 FS 6091318 2 Gabals
Gara laiduma leņķa savienotājs 110 FS
WRWVV 110 FS 6091379 2 Gabals
Starpsiena 85 FS
TSG 85 FS 6062114 3 m
90° līkums 110 FS
WLB 90 115 FS 6312365 1 Gabals
T veida atzarojums 110 FS
WLT 1150 FS 6312667 1 Gabals - Lejupielādes
-
Datu lapa WKLG 1150 FS / 6311020 , 0.28MB , pdfES Atbilstības deklarācija WKLG 1150 FS / 6311020 , 0.13MB , pdfApvienotās Karalistes atbilstības deklarācija WKLG 1150 FS / 6311020 , 0.09MB , pdfREACH Atbilstības deklarācija WKLG 1150 FS / 6311020 , 0.12MB , pdfRoHS Atbilstības deklarācija WKLG 1150 FS / 6311020 , 0.12MB , pdfProdukta vides deklarācija (EPD) WKLG 1150 FS / 6311020 , 2.03MB , pdfMontāžas instrukcija General information on the mounting , 2.65MB , pdf
