GES4 kanāla posms, augstums 40-140 mm
Preces Nr. 7424120 | EAN 4012195243458
- Produkta apraksts
-

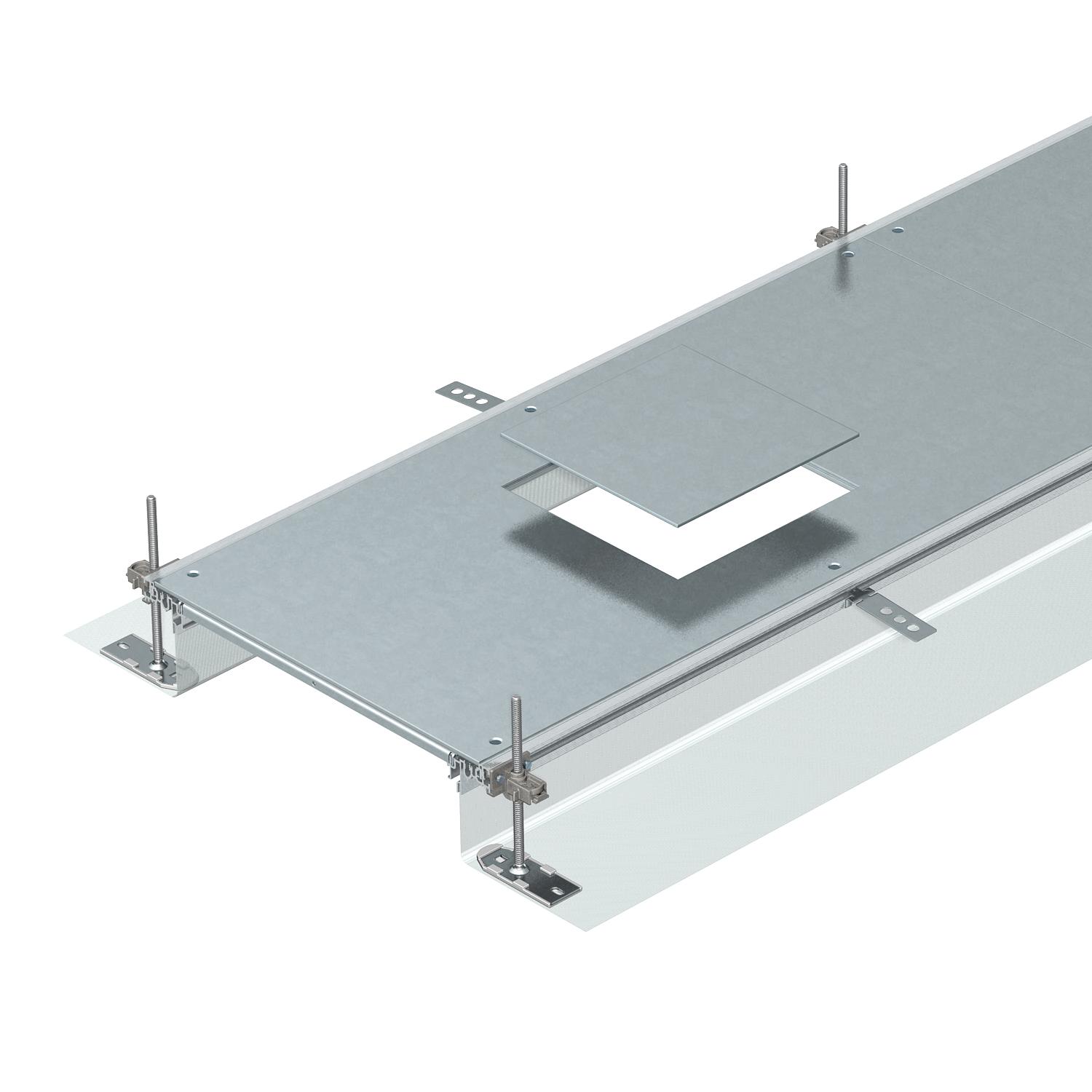

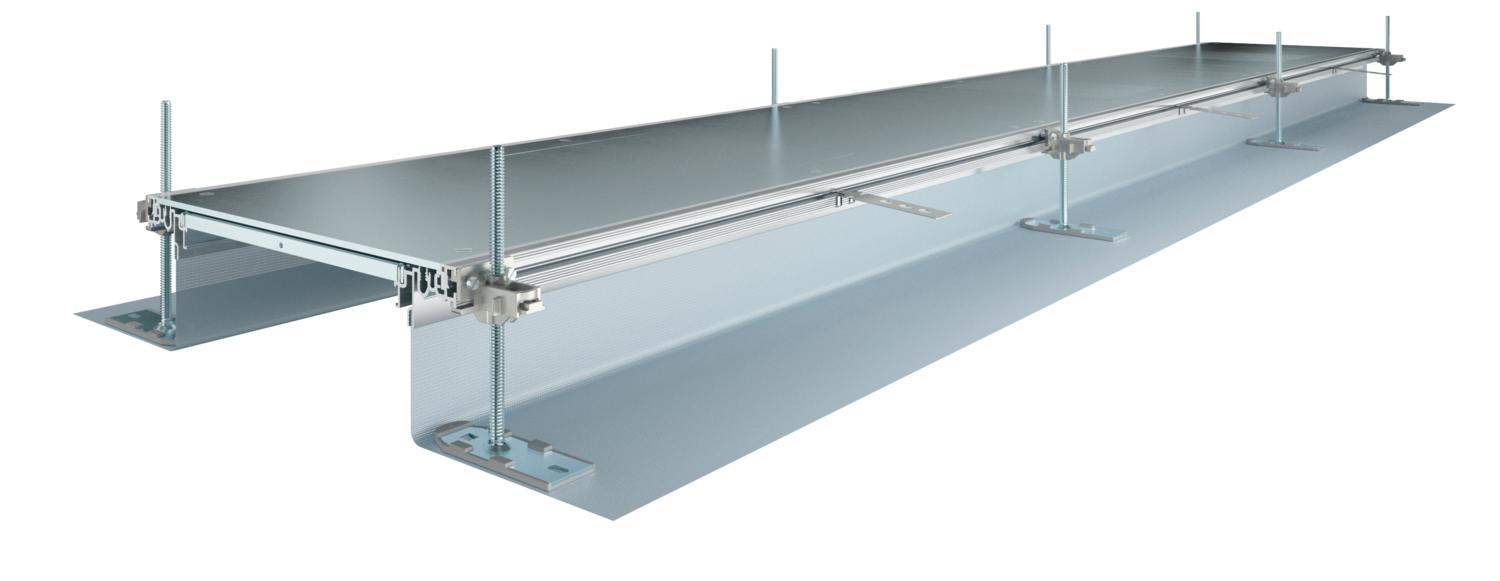

Produkta aprakstsMontāžai gatavs ar klonu vienā līmenī savienots kanāla posms vadu ievilkšanai, sastāv no 3 sistēmas vākiem, diviem sānu profiliem ar pieliktu elastīgu sānsienu no metāla sieta, 3 mm grīdas seguma salaidumprofiliem. Sausām iekštelpām ar sausi koptām grīdām. Ar atbilstošiem sistēmas piederumiem piemērots arī grīdām ar slapjo kopšanu. Piegādes komplektā ietilpst 6 augstumā regulējami stiprinājuma leņķi, 6 betona enkuri un 3 vāka savienojuma blīvējumi (kanāliem ar nominālo platumu 200, 300 un 400) vai 6 vāka savienojuma balsti (kanāliem ar nominālo platumu 500 un 600). Obligāti nepieciešamie augstuma regulatori (lūdzu, ievērojiet regulēšanas augstumu) vāka savienojuma balstiem 400, 500 un 600 nav iekļauti komplektā, lūdzu, pasūtiet atsevišķi. Piegādājot kanāla vāki ir pieskrūvēti.
Ar pieskrūvējamiem ierīču iebūves vākiem, katram vākam viena iebūves atvere kvadrātveida ierīcei ar nominālo lielumu 4.
-
- Tehniskie dati
-
Tehniskie dati

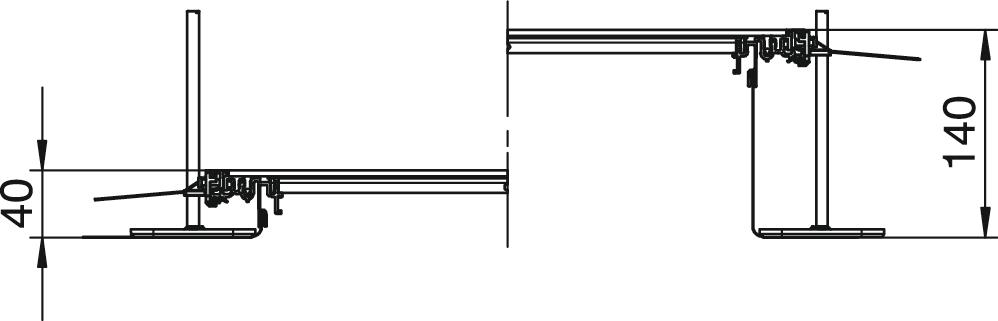

Ar atveri pieslēgumam jā Ar pārlaidumu jā Ar potenciālu izlīdzināšanu nē Ar starpsienu nē Atdalāms jā Augšējā daļa, noņemama jā Augstuma regulēšanas diapazons maks. 140 mm Augstuma regulēšanas diapazons min. 40 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 56,2366 kg CO2e / 1 Metrs Garums 2400 mm Grīdas plāksne nē Iespējams iemontēt blīvi jā Izmērs 2400x300x140 Kanāla augstums maks. 140 mm Kanāla augstums min. 40 mm Materiāls Tērauds Minimālais grīdas pamatnes augstums 40 Montāžas atvere kvadrātisks Montāžas atvere servisa modulim Montāžas atvere virsgrīdas tvertnei nē Montāžas atveres pārsegums jā Nominālais lielums ierīču iebūvēšanas vienībai 4 Paredzēto iebūvējamo vienību skaits 3 Piemērots kompensācijas šuvei nē Platums 300 mm Vāka materiāla biezums 4 Vāka nostiprināšana ar ātru fiksāciju nē Vāķi 3 Virsma cinkots - Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Komplekts leņķa atzarojuma pa kreisi izveidošanai, augstums 40-150 mm
OKA-G30040150FBL 7423952 1 Gabals
Komplekts leņķa atzarojuma pa labi izveidošanai, augstums 40-150 mm
OKA-G30040150FBR 7423972 1 Gabals
Kanāla gala elements, augstums 40-150 mm
OKA-G30040150ES 7424282 1 Gabals
Komplekts kanāla T veida atzarojuma un krusta izveidošanai
OKA FB2 TX 7424821 30 Gabals

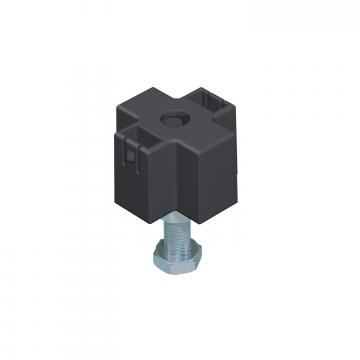

Augstuma regulators vāka savienojuma balstam, kanāla augstums 40-70 mm
NE DSU2 4030 7424840 75 Gabals
Augstuma regulators vāka savienojuma balstam, kanāla augstums 60-110 mm
NE DSU2 6050 7424842 75 Gabals
Augstuma regulators vāka savienojuma balstam, kanāla augstums 100-175 mm
NE DSU2 10075 7424844 75 Gabals
Aizsargvada pieslēguma leņķis
8AWR 6288704 10 Gabals Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
Starpsiena 60 FS
TSG 60 FS 6062068 3 m
Starpsiena 85 FS
TSG 85 FS 6062114 3 m
Starpsiena 110 FS
TSG 110 FS 6062122 3 m
Vakuuma satvērējs, 300 N
WZ 1029 7408634 1 Gabals - Lejupielādes
-
Datu lapa OKA-G30040140D4 / 7424120 , 0.17MB , pdfES Atbilstības deklarācija OKA-G30040140D4 / 7424120 , 0.13MB , pdfREACH Atbilstības deklarācija OKA-G30040140D4 / 7424120 , 0.12MB , pdfRoHS Atbilstības deklarācija OKA-G30040140D4 / 7424120 , 0.13MB , pdfZīmes atļauja „VDE” atļauja „OKA” , 0.18MB , pdf
