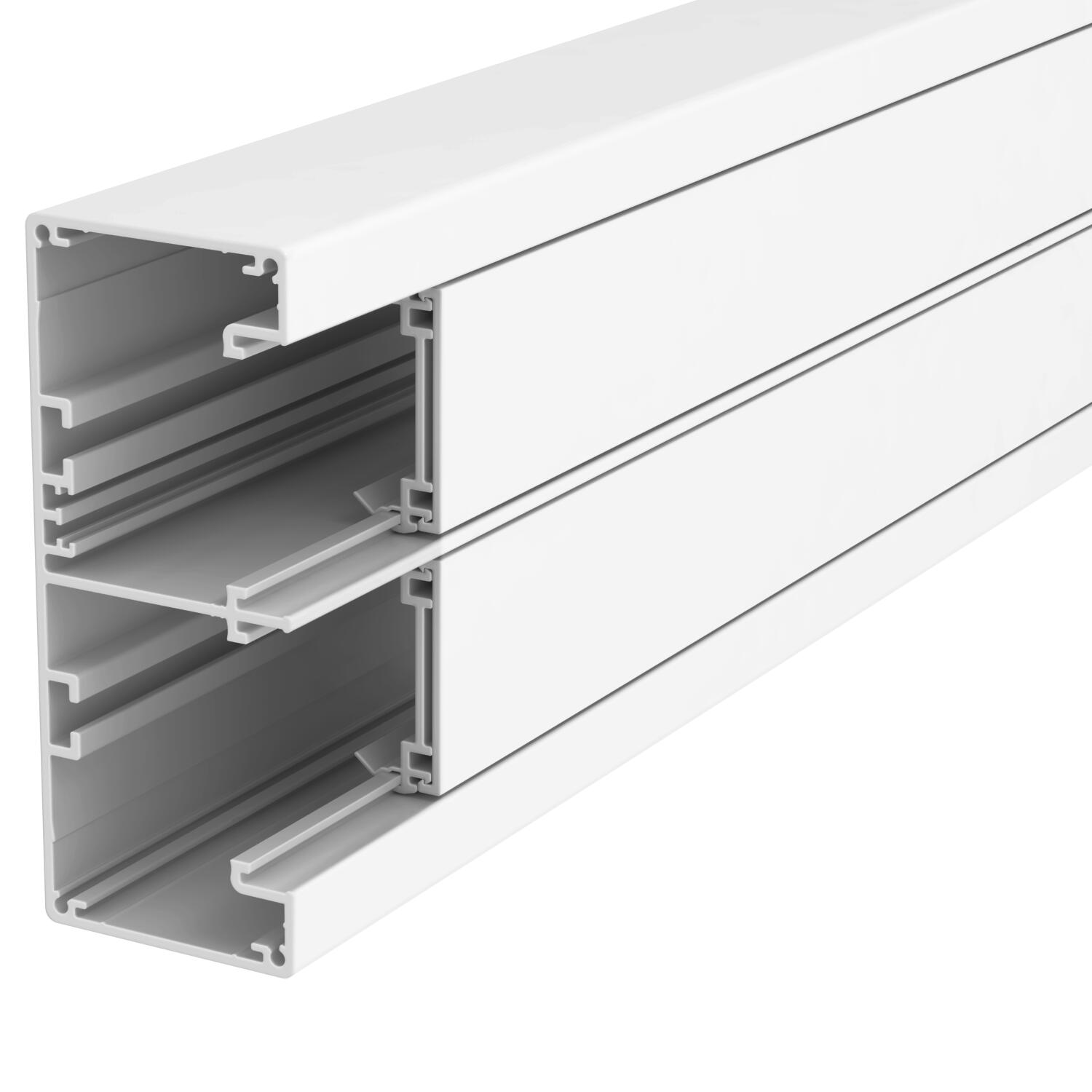

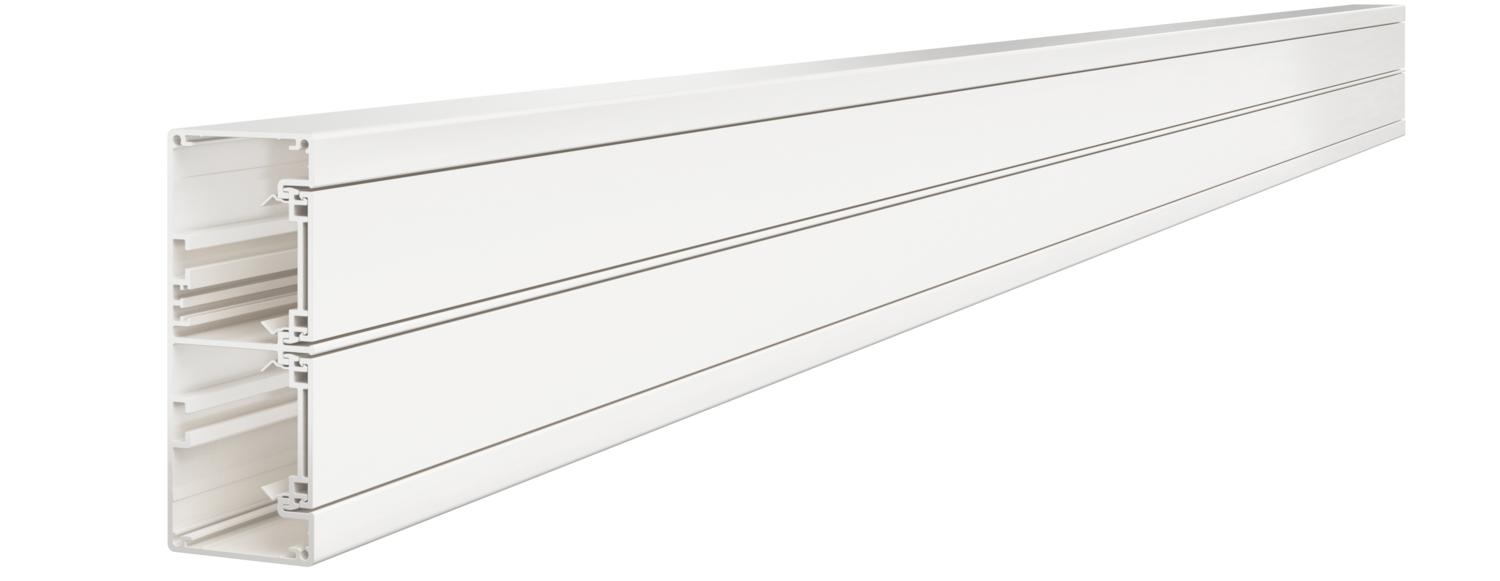

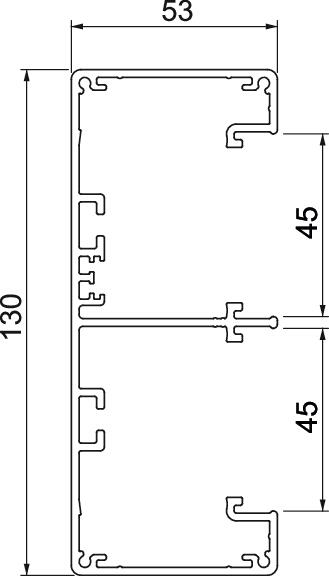

Ierīču montāžas kanāls Rapid 45-2, kanāla platums 130, kanāla augstums 53
Preces Nr. 6112500 | EAN 4012196418213
- Produkta apraksts
-
Produkta aprakstsIerīču montāžas kanāls, alumīnijs, komplekts no apakšdaļas un augšdaļas. Apakšējā daļa bez perforētās pamatnes.
Norādījums:
Iespējamas materiāla un izsmidzināšanas metodes dēļ radušās anodētu alumīnija ierīču montāžas kanālu un fasondetaļu krāsas atšķirības novērst nav iespējams (atb. DIN 17 611). Iebūvējamās ierīces ar izmēru 45 mm var vienkārši iespraust. Izmantojot no PC/ABS izgatavotas vāku fasondetaļas, krāsas tonis var atšķirties, jo materiāli ir dažādi.
-
- Tehniskie dati
-
Tehniskie dati
Aizmugurējās sienas modelis (iekšpuse) caurejošs C profils Aizsardzības pakāpes IK kods IK10 Aizsardzības veids IP40 Aizsargplēve jā Antibakteriāla apstrāde nē Augšējā daļa pievienota komplektam jā Augšējās daļas platums 45 mm Augšējās daļas platums 2 45 mm Augšējo daļu montāžas veids iekšpusē Augstums 53 mm CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 37,2598 kg CO2e / 1 Metrs Derīgais šķērsgriezums 4900 mm² Garums 2000 mm Grīdā izveidotas atveres montāžas vajadzībām nē Iespraužamo starpsienu skaits 2 Izmantošanas temperatūras diapazons maks. 60 °C Izmantošanas temperatūras diapazons min. -15 °C Izmērs 53x130x2000 Kabeļu skava nē Kanāla savienotājs nē Krāsa dzidri balts; RAL 9010 Materiāls Alumīnijs Montāžas forma, taisnstūra jā Nesatur halogēnus jā Platums 130 mm simetrisks jā Vāku skaits 2 - Visi tipi
-
Sistēmas piederumi
- Lejupielādes
-
Datu lapa GA-53130RW / 6112500 , 0.19MB , pdfES Atbilstības deklarācija GA-53130RW / 6112500 , 0.13MB , pdfApvienotās Karalistes atbilstības deklarācija GA-53130RW / 6112500 , 0.09MB , pdfREACH Atbilstības deklarācija GA-53130RW / 6112500 , 0.12MB , pdfRoHS Atbilstības deklarācija GA-53130RW / 6112500 , 0.28MB , pdfZīmes atļauja VDE zīmes atļauja Rapid 45-2 GA , 0.20MB , pdfMontāžas instrukcija Geräteeinbaukanal Rapid 45-2® , 2.65MB , pdfŠim produktam nav pieejami preču apraksti

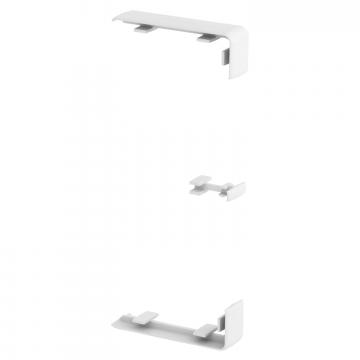

kanālu savienotājs un salaiduma vietu pārsegums

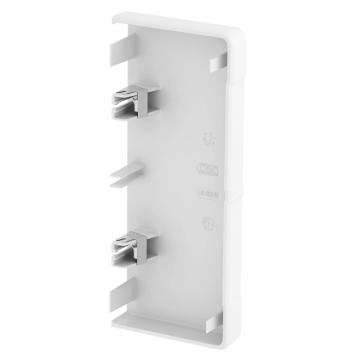

Gala elements ierīču montāžas kanālam, Rapid 45-2, tips GK-53130

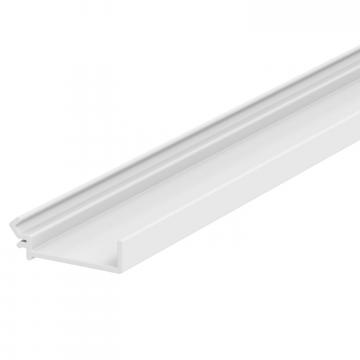

Starpsiena GK-TW53

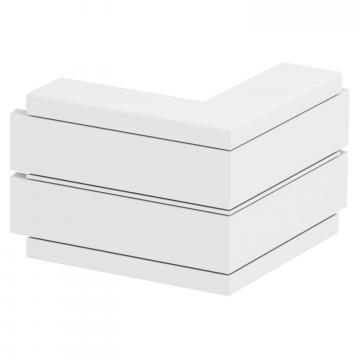

Ārējais stūris, ierīču montāžas kanālam Rapid 45-2, tips GA-53130

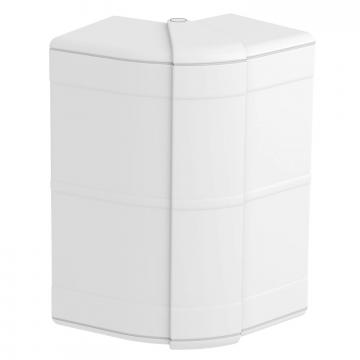

Ārējā stūra vāks, ierīču montāžas kanālam Rapid 45-2, tips 53130

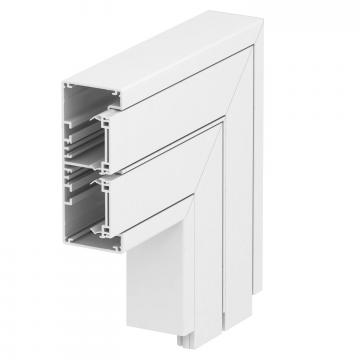

Plakans leņķa profils, ierīču montāžas kanālam Rapid 45-2, tips GA-53130
Plakanā leņķa profila vāks, ierīču montāžas kanālam, Rapid 45-2, tips GK-53130

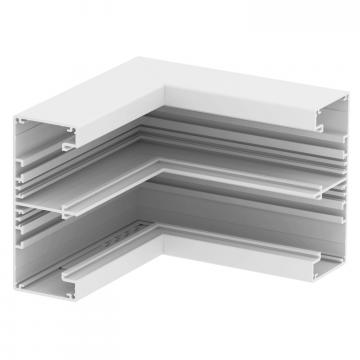

Iekšējā stūra profils, ierīču montāžas kanālam Rapid 45-2, tips GA-53130

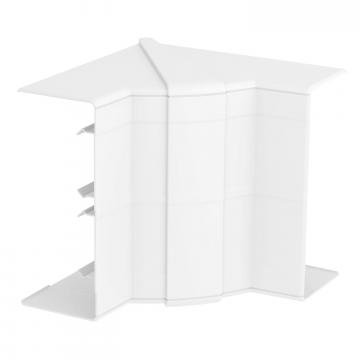

Iekšējā stūra profila vāks, ierīču montāžas kanālam Rapid 45-2, tips 53130

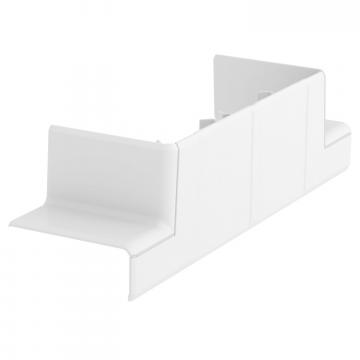

T veida detaļas adapteris, ierīču montāžas kanālam Rapid 45-2, tips 53130
T veida detaļas adapteris WDK 40060

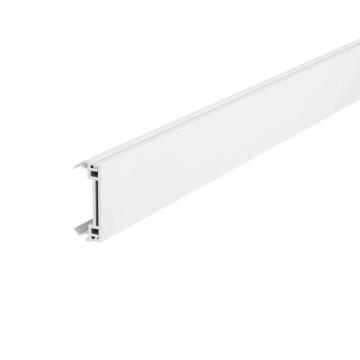

Augšdaļa, ierīču montāžas kanālam Rapid 45-2

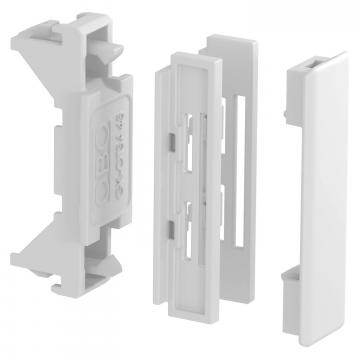

Augšējās daļas salaiduma vietu pārsegums
