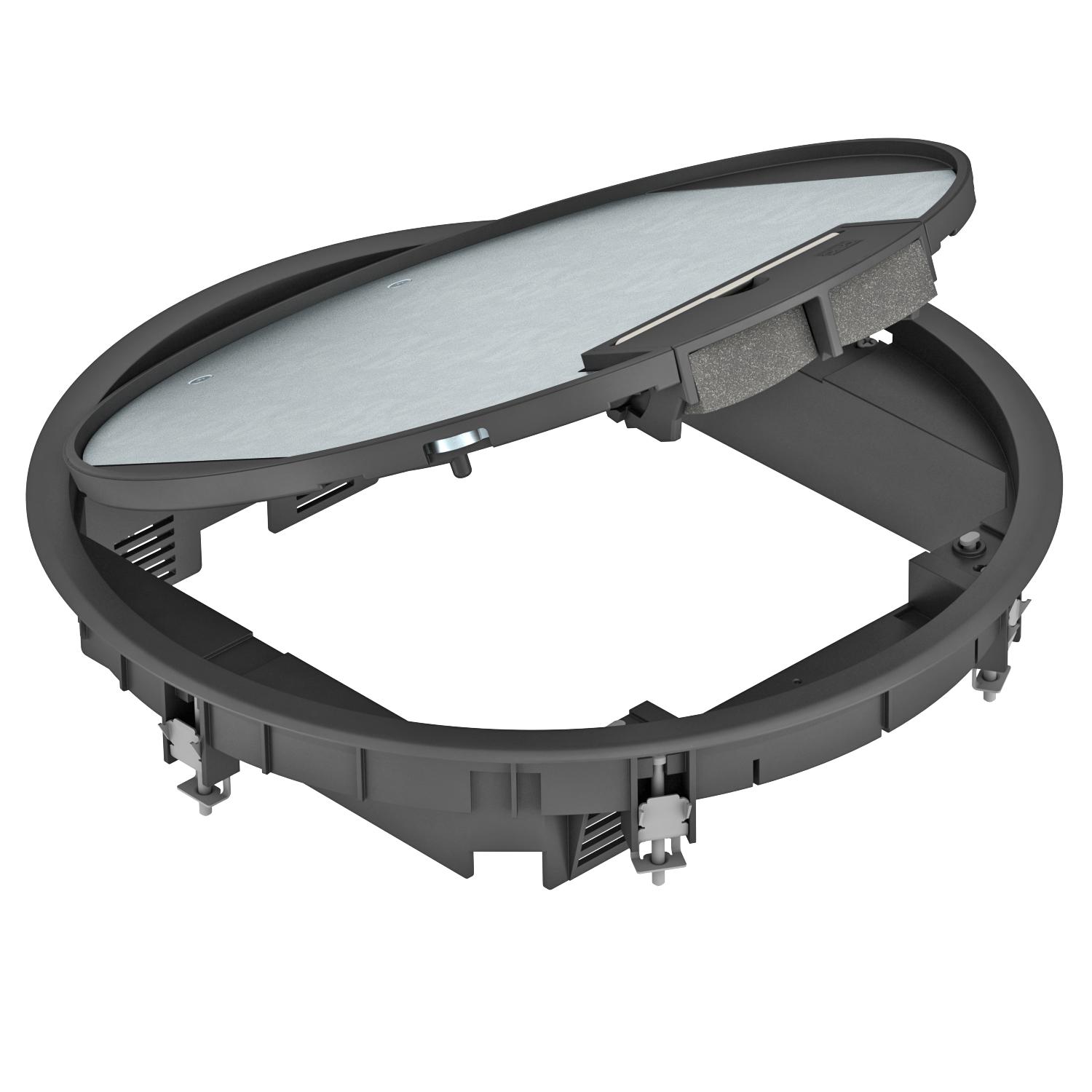

Ierīču montāžas modulis GESR9 ar roktura skavu 5 | R9 | grafītmelns; RAL 9011

Ierīču montāžas modulis GESR9 ar roktura skavu

Preces Nr. 7405532 | EAN 4012195104209

Preces Nr. / Tips

Grīdas seguma biezums	5

Nominālais lielums ierīču iebūvēšanas vienībai

Krāsa

Produkta apraksts

Produkta apraksts

Ierīču montāžas kārba ar rokturi ne vairāk kā 12 atsevišķām Modul 45 ierīcēm 3 universālajos balstos UT4, izmanto kanālu sistēmās un sistēmu grīdās iekštelpās.

Var izmantot līdz 9 instalācijas ierīču iebūvei ar 50. sērijas galveno plati.

Tehniskie dati

Tehniskie dati

Aizsardzības pakāpes IK kods	IK08
Aizsardzības veids (IP) izmantošanas stāvoklī	IP20
Aizsardzības veids (IP) neizmantotā stāvoklī	IP40
Ar izgriezumu grīdas segumam	jā

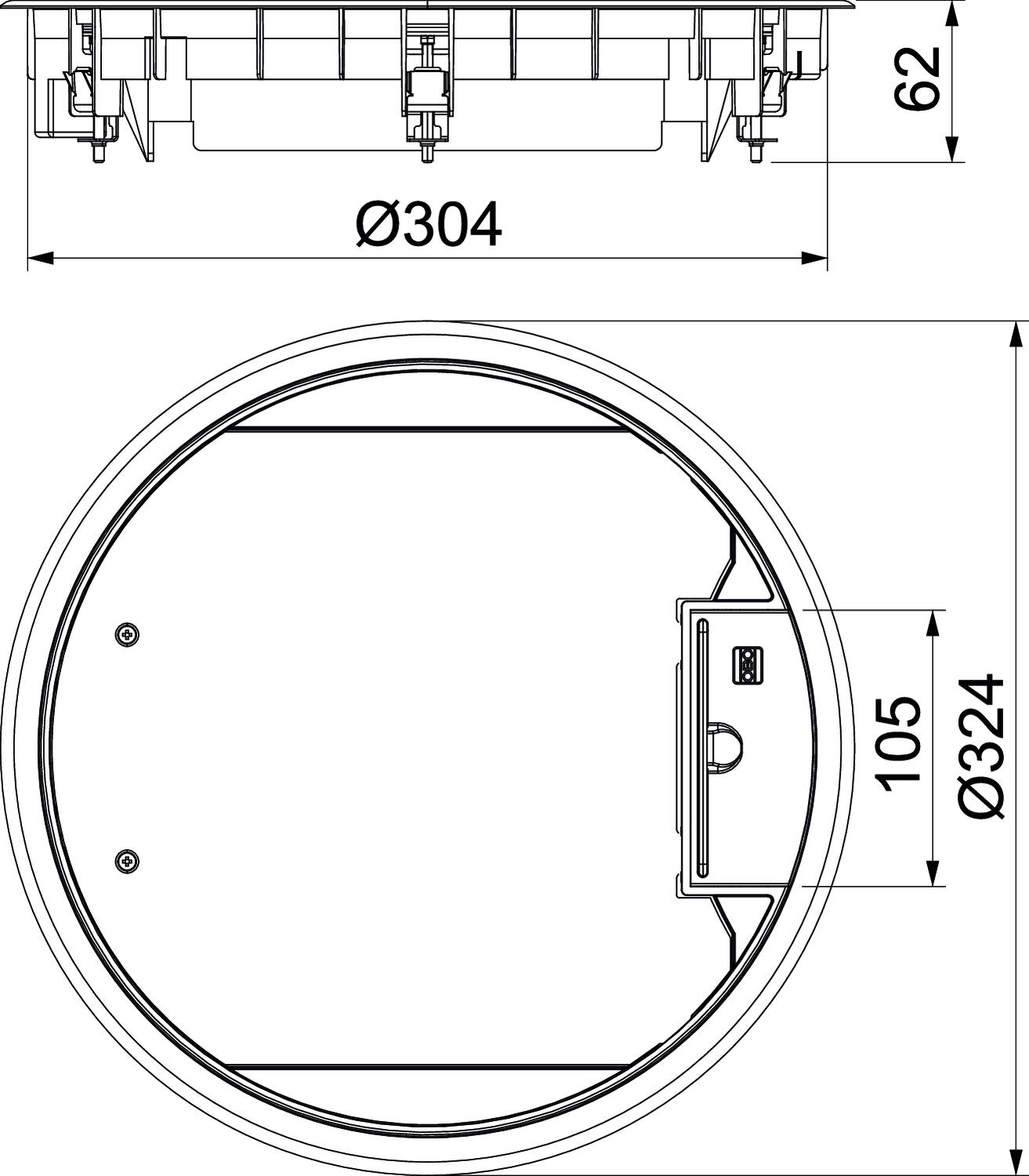

Ārējais diametrs	324 mm
Atļaujas	VDE
Atvēršanas mehānisms	Roktura skava
Augstums	62 mm
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	6,8207 kg CO2e / 1 Gabals
Garums	324 mm
Grīdas augstums min.	73 mm
Grīdas kopšana	sauss
Grīdas seguma aizsardzības rāmis	jā
Grīdas seguma biezums	5 mm
Iebūvējamo ierīču skaits	12
Iebūvēšanas diametrs	305
Iebūvēšanas dziļums	73 mm
Iekārtas stiprinājums ierīču kārbu nostiprināšanai	jā
Ierīču kārbu skaits	3

Izmērs	Ø324x61
Izpildījums	apaļš
Kabeļu izvada izpildījums	Pagriežams kabeļa izvads
Krāsa	grafītmelns; RAL 9011
Lielas slodzes versija	nē
Materiāls	Poliamīds
Montāžas sistēmas tips	MT4 / GB3
Nominālais lielums ierīču iebūvēšanas vienībai	R9
Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu	nē
Piemērots dubulto grīdu montāžai	jā
Piemērots iebūvēšanai dobās grīdās	jā
Piemērots mitrajai kopšanai	nē
Piemērots zemgrīdas kanālam	jā
Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums	jā
Platums	324 mm
Spriegošanas diapazons D maks.	30 mm
Spriegošanas diapazons D min.	9 mm
Vertikālā slodze, liels laukums	līdz 5 000 N
Vertikālā slodze, mazs laukums	līdz 3 000 N

Visi tipi

Visi tipi

Tips	Grīdas seguma biezums	Nominālais lielums ierīču iebūvēšanas vienībai	Krāsa	Preces Nr.	Daudzums	mazākā pārd. vien.
GES9-3B U 9011	5	9	Roktura skava	7405079	Gabals	2 Gabals
GES9-3S U 9011	5	9	Fiksējams aizbīdnis	7405085	Gabals	2 Gabals
GESR9-2U12T 9011	5	R9	grafītmelns; RAL 9011	7405466	Gabals	2 Gabals
GESR9 U 9011	5	R9	grafītmelns; RAL 9011	7405532	Gabals	2 Gabals
