Izvadu kārba un nozarkārba UZD250-4 R 80 | 160 | | | Universāls | kvadrātisks | 250 |

Izvadu kārba un nozarkārba UZD250-4 R

Preces Nr. 7410026 | EAN 4012197375416

Preces Nr. / Tips

Grīdas līmeņa augstums min.	80 mm

Grīdas līmeņa augstums maks.	160 mm

Kanāla augstums min.

Kanāla augstums maks.

Vāka izpildījums	Universāls

Montāžas atvere iebūvējamai vienībai	kvadrātisks

Nominālais lielums

Produkta apraksts

Produkta apraksts

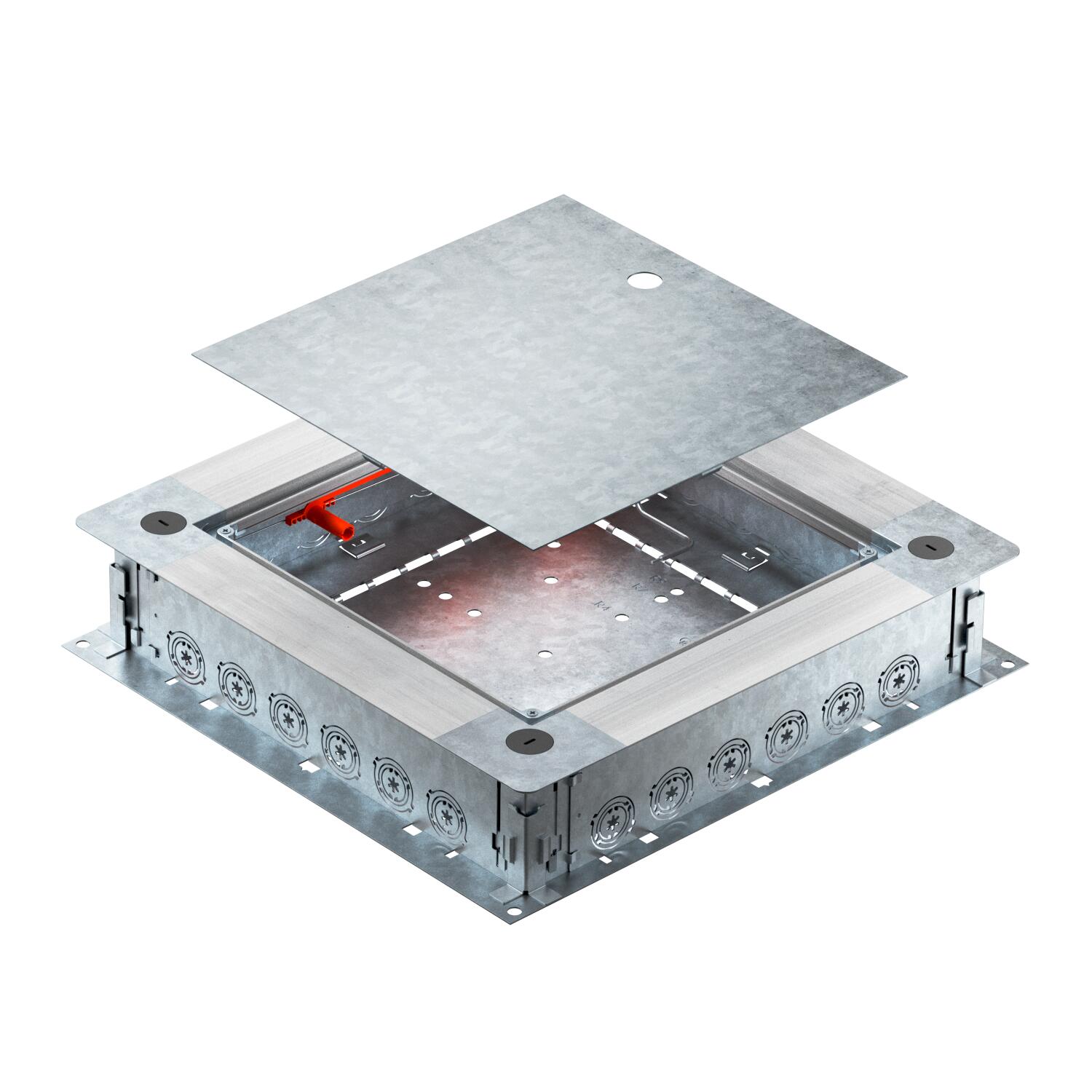

Izvadu kārba un nozarkārba UZD250-4 ar sānsienām no tērauda loksnes. Iebūvējamo vienību montāžai montāžas vākā (pasūtāms atsevišķi). Var bez pakāpēm noregulēt uz betona grīdas augstumu 80 - 160 mm (iespējama ātrā augstuma noregulēšana). Cementbetona grīdu var iestrādāt vienā līmenī ar cementbetona novilkšanas malu. Ar akustiski tehniskas atvienošanas iespēju pēc izvietošanas cementbetona grīdā un ar sistēmas piederumiem izmantojams arī paaugstinātas slodzes gadījumos. Kabeļu un vadu ievietošana caur cauruļu ievadiem. Caurules ievads katrā pusē piemērots pa 6 instalācijas caurulēm ar diametru M20, M25 un M32.

Tehniskie dati

Tehniskie dati

Aizsardzības veids (IP) izmantošanas stāvoklī	IP20
Atdalāms	jā
Augstuma regulēšanas diapazons maks.	160 mm
Augstuma regulēšanas diapazons min.	80 mm
caurules pieslēgumam	jā
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	22,1564 kg CO2e / 1 Gabals
Grīdas līmeņa augstums maks.	160 mm
Grīdas līmeņa augstums min.	80 mm
Grīdas plāksne	jā
Iebūvējamo ierīču skaits	1
Iespējams iemontēt blīvi	jā

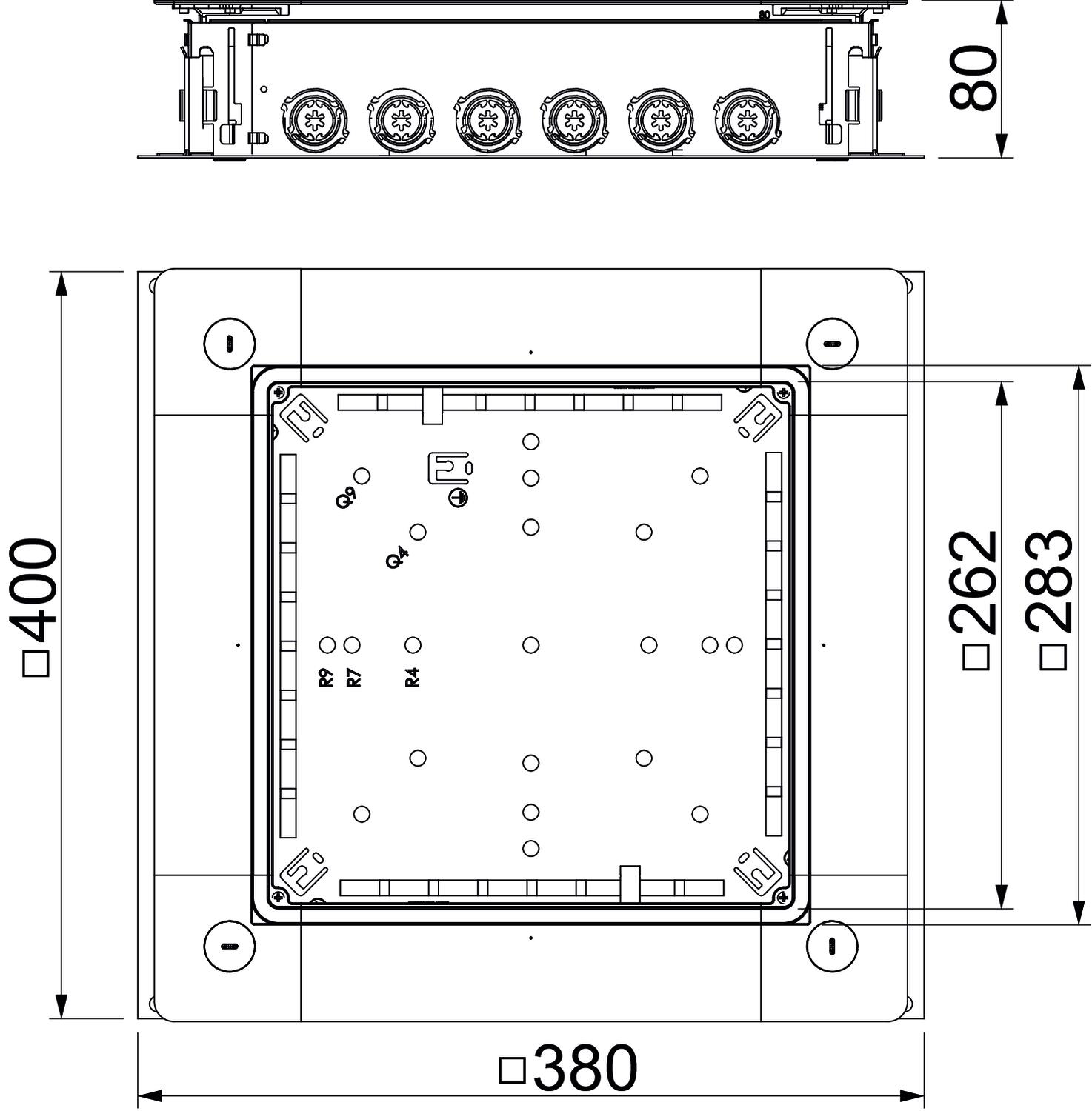

Izmērs	400x380x80
Izmērs A	380 mm

Izmērs a	262 mm
Izmērs b	283 mm
Izmērs B	400 mm
Materiāls	Tērauds
Minimālais grīdas pamatnes augstums	80
Montāžas atvere iebūvējamai vienībai	kvadrātisks
Montāžas atvere virsgrīdas tvertnei	nē
Nominālais lielums	250 mm
Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu	nē
Piemērots zemgrīdas kanālam	nē
Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums	nē
Vāka izpildījums	Universāls
Virsma	cinkots

Visi tipi

Visi tipi

Tips	Grīdas līmeņa augstums min.	Grīdas līmeņa augstums maks.	Kanāla augstums min.	Kanāla augstums maks.	Vāka izpildījums	Montāžas atvere iebūvējamai vienībai	Nominālais lielums	Preces Nr.	Daudzums	mazākā pārd. vien.
UZD250-4	80 mm	160 mm	28 mm	58 mm	Universāls	kvadrātisks	250 mm	7410022	Gabals	1 Gabals
UZD350-4	80 mm	160 mm	28 mm	58 mm	Universāls	kvadrātisks	350 mm	7410023	Gabals	1 Gabals
UZD350-4 R	80 mm	160 mm	-	-	Universāls	kvadrātisks	350 mm	7410025	Gabals	2 Gabals
UZD250-4 R	80 mm	160 mm	-	-	Universāls	kvadrātisks	250 mm	7410026	Gabals	3 Gabals

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Noslēgvāks kārbām UZD250-3/4	DU 250-2	7400573	Gabals	5 Gabals
Montāžas vāks 250, nominālais izmērs 2	DUG 250-3 2	7400455	Gabals	1 Gabals
Montāžas vāks 250, nominālais izmērs 4	DUG 250-3 4	7400459	Gabals	1 Gabals
Montāžas vāks 250, nominālais izmērs 6	DUG 250-3 6	7400463	Gabals	1 Gabals
Montāžas vāks 250 iebūvējamām vienībām ar nominālo lielumu 9	DUG 250-3 9	7400467	Gabals	1 Gabals
Montāžas vāks 250 iebūvējamām vienībām ar nominālo lielumu R4	DUG 250-3 R4	7400471	Gabals	1 Gabals
Aizsargvada pieslēguma leņķis	8AWR	6288704	Gabals	10 Gabals
