Izvadu kārba un nozarkārba UZD350-4 80 | 160 | 28 | 58 | Universāls | kvadrātisks | 350 |

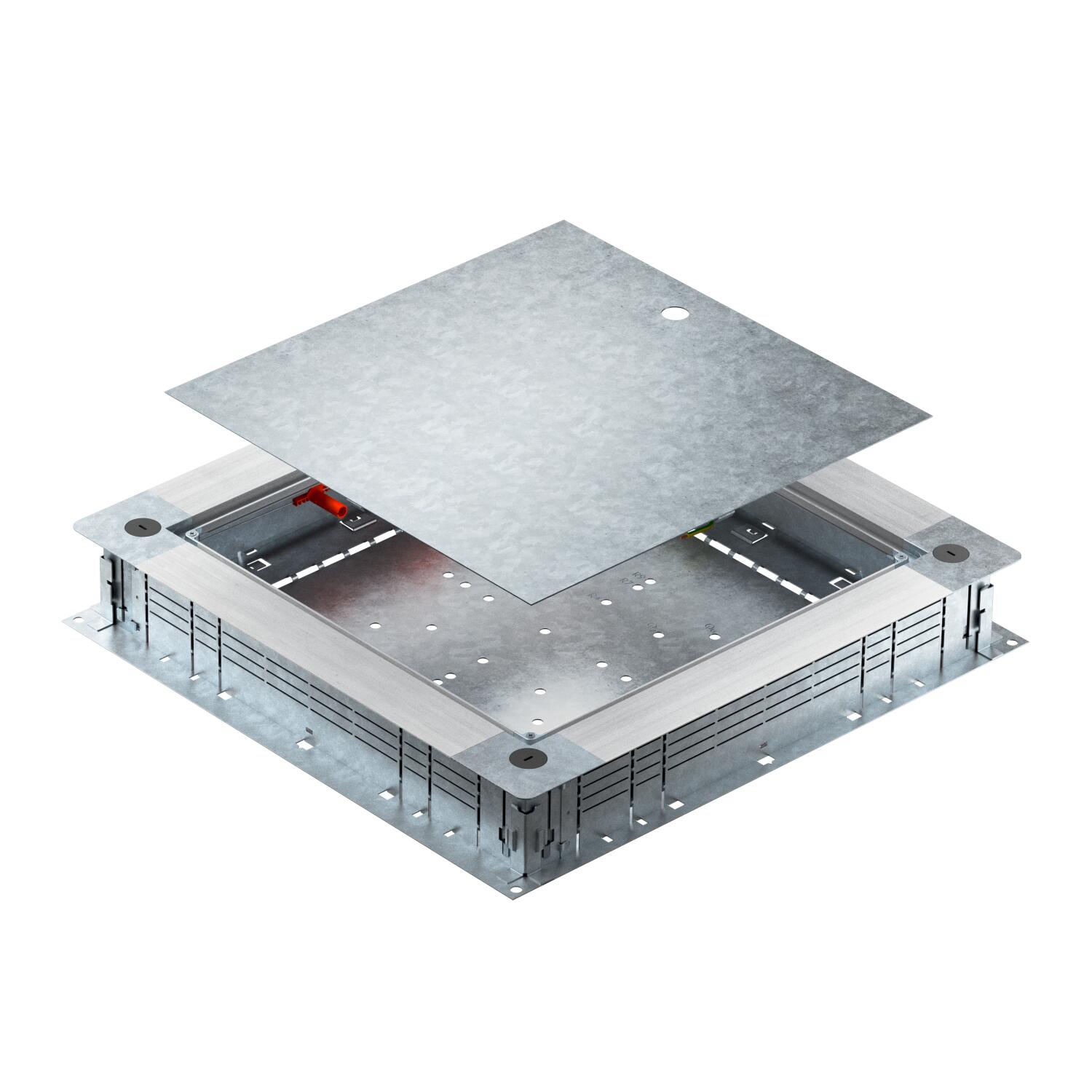

Izvadu kārba un nozarkārba UZD350-4

Preces Nr. 7410023 | EAN 4012197375355

Preces Nr. / Tips

Grīdas līmeņa augstums min.	80 mm

Grīdas līmeņa augstums maks.	160 mm

Kanāla augstums min.

Kanāla augstums maks.

Vāka izpildījums	Universāls

Montāžas atvere iebūvējamai vienībai	kvadrātisks

Nominālais lielums

Produkta apraksts

Produkta apraksts

Izvadu kārba un nozarkārba zemgrīdas instalāciju kanāliem ar sānu sienām no tērauda loksnes. Iebūvējamo vienību montāžai montāžas vākā (pasūtāms atsevišķi). Var bez pakāpēm noregulēt uz betona grīdas augstumu 80- 160 mm (iespējama ātrā augstuma noregulēšana). Cementbetona grīdu var iestrādāt vienā līmenī ar cementbetona novilkšanas malu. Ar akustiski tehniskas atvienošanas iespēju pēc izvietošanas cementbetona grīdā un ar sistēmas piederumiem izmantojams arī paaugstinātas slodzes gadījumos. Kabeļu un vadu ievietošana ar divdaļīgiem EÜK kanāliem.

Tehniskie dati

Tehniskie dati

Aizsardzības veids (IP) izmantošanas stāvoklī	IP20
Atdalāms	jā
Augstuma regulēšanas diapazons maks.	160 mm
Augstuma regulēšanas diapazons min.	80 mm
caurules pieslēgumam	nē
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	29,5817 kg CO2e / 1 Gabals
Grīdas līmeņa augstums maks.	160 mm
Grīdas līmeņa augstums min.	80 mm
Grīdas plāksne	jā
Iebūvējamo ierīču skaits	1
Iespējams iemontēt blīvi	jā

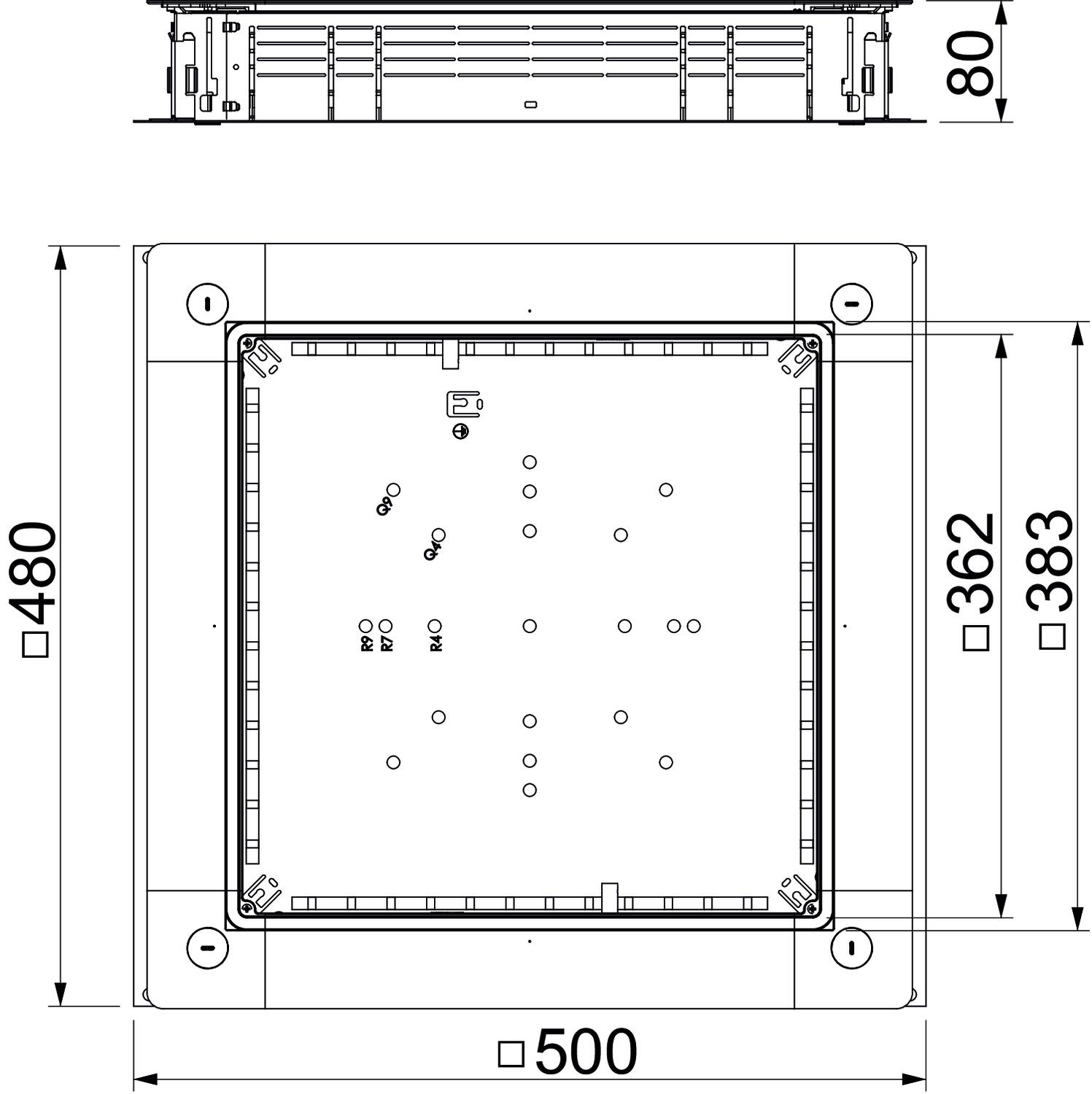

Izmērs	500x480x80
Izmērs a	362 mm
Izmērs A	480 mm
Izmērs B	500 mm

Izmērs b	383 mm
Kanāla augstums maks.	58 mm
Kanāla augstums min.	28 mm
Kanālu platums maks.	350 mm
Kanālu platums min.	190 mm
Materiāls	Tērauds
Minimālais grīdas pamatnes augstums	80
Montāžas atvere iebūvējamai vienībai	kvadrātisks
Montāžas atvere virsgrīdas tvertnei	nē
Nominālais lielums	350 mm
Piemērots aizvērtam zemgrīdas kanālam vienā līmenī ar grīdas segumu	nē
Piemērots zemgrīdas kanālam	jā
Piemērots zemgrīdas kanālam, ko pārklāj grīdas segums	jā
Vāka izpildījums	Universāls
Virsma	cinkots

Visi tipi

Visi tipi

Tips	Grīdas līmeņa augstums min.	Grīdas līmeņa augstums maks.	Kanāla augstums min.	Kanāla augstums maks.	Vāka izpildījums	Montāžas atvere iebūvējamai vienībai	Nominālais lielums	Preces Nr.	Daudzums	mazākā pārd. vien.
UZD250-4	80 mm	160 mm	28 mm	58 mm	Universāls	kvadrātisks	250 mm	7410022	Gabals	1 Gabals
UZD350-4	80 mm	160 mm	28 mm	58 mm	Universāls	kvadrātisks	350 mm	7410023	Gabals	1 Gabals
UZD350-4 R	80 mm	160 mm	-	-	Universāls	kvadrātisks	350 mm	7410025	Gabals	2 Gabals
UZD250-4 R	80 mm	160 mm	-	-	Universāls	kvadrātisks	250 mm	7410026	Gabals	3 Gabals

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.

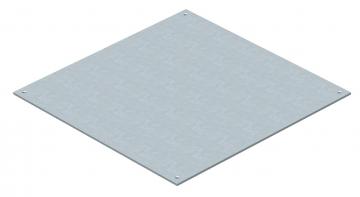

Noslēgvāks kārbām UZD350	DU 350-2	7400577	Gabals	1 Gabals
Montāžas vāks 350, nominālais izmērs 4	DUG 350-3 4	7400505	Gabals	1 Gabals

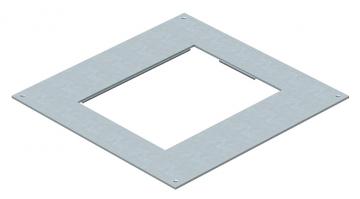

Montāžas vāks 350, nominālais izmērs 6	DUG 350-3 6	7400509	Gabals	1 Gabals
Montāžas vāks 350, nominālais izmērs 9	DUG 350-3 9	7400513	Gabals	1 Gabals
Montāžas vāks 350, nominālais izmērs R4	DUG 350-3 R4	7400517	Gabals	1 Gabals
Montāžas vāks 350, nominālais izmērs R7	DUG 350-3 R7	7400533	Gabals	1 Gabals
Montāžas vāks 350, nominālais izmērs R9	DUG 350-3 R9	7400549	Gabals	1 Gabals
Aizsargvada pieslēguma leņķis	8AWR	6288704	Gabals	10 Gabals
