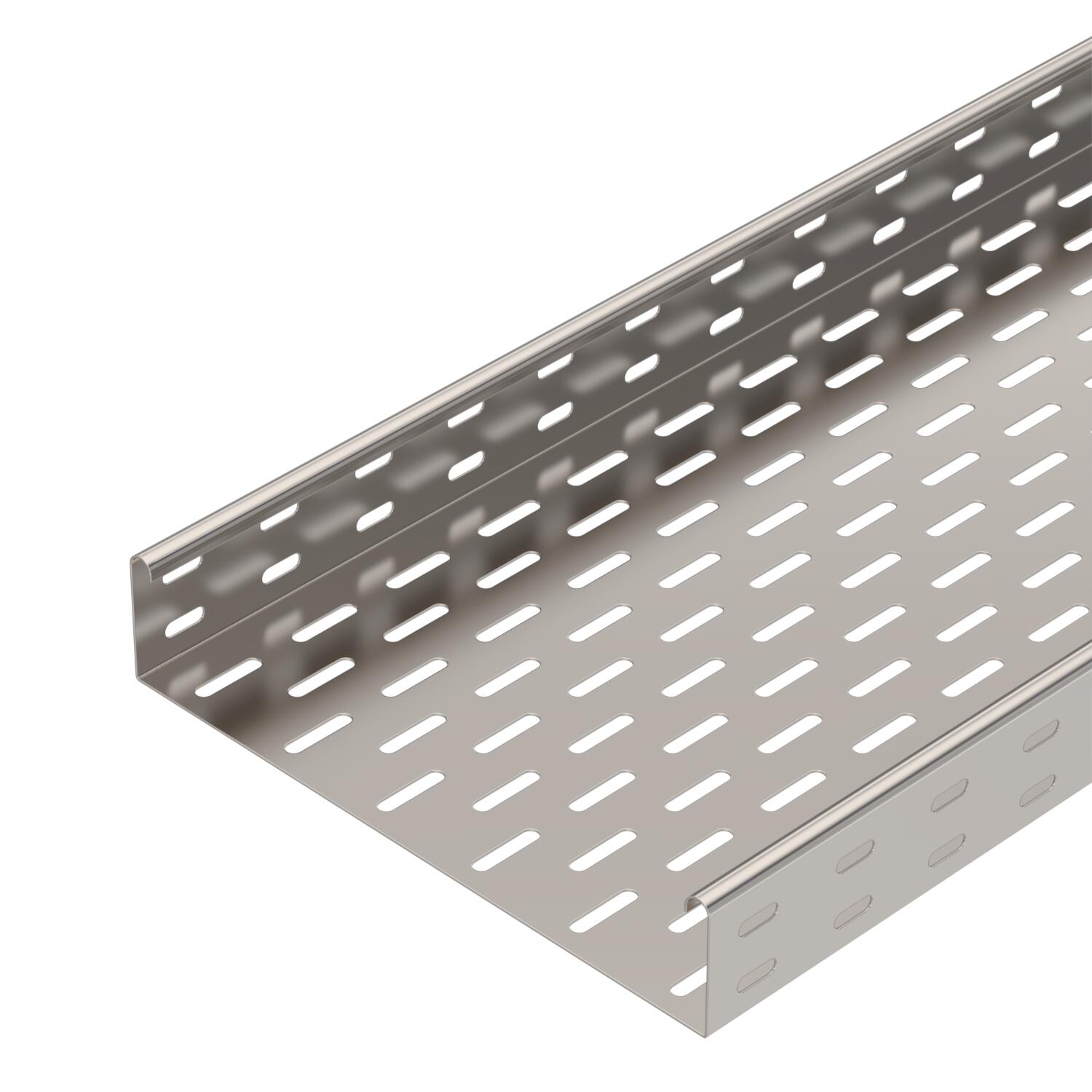

Kabeļu rene MKS 60 A2

Preces Nr. / Tips

Garums	3000 mm

Platums

Loksnes biezums	1 mm

Funkciju nodrošināšana	nē

Materiāls	Nerūsējošais tērauds 1.4301

Virsma	neizolēts, apstrādāts

Produkta apraksts

Produkta apraksts

MKS 60 = vidēji smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 60 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Savienojuma detaļas ir pasūtāmas atsevišķi.

Tehniskie dati

Ar augšējo daļu	nē
Derīgais šķērsgriezums	17800 mm²
Derīgais šķērsgriezums	178 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Grīdā izveidotas atveres montāžas vajadzībām	jā

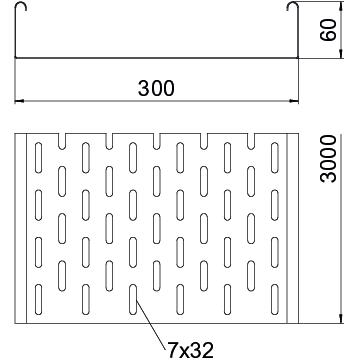

Izmērs	60x300x3000
Izstrādājuma sērija	MKS sērija
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	tērauda

Loksnes biezums	1 mm
Loksnes biezums	0,04 in
Materiāls	Nerūsējošais tērauds 1.4301
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
ROHS atbilstība	jā
Sānu caurumi	jā
Savienotāja izpildījums	bez savienotāja
Virsma	neizolēts, apstrādāts

Balstu atstatums 1,5 m	1,5 kN/m
Balstu atstatums 1,75 m	1,25 kN/m

Balstu atstatums 2,0 m	1 kN/m
Balstu atstatums 2,5 m	0,5 kN/m

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	16,7438 kg CO2e / 1 Metrs
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
CO₂ Footprint (GWP)	16,7438 kg CO₂e

Declared Unit	Metrs
Declared Unit Quantity	1

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
MKS 610 A2	3000 mm	100 mm	1 mm	nē	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6056016	m	3 m
MKS 620 A2	3000 mm	200 mm	1 mm	nē	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6056024	m	3 m
MKS 630 A2	3000 mm	300 mm	1 mm	nē	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6056040	m	3 m
MKS 640 A2	3000 mm	400 mm	1 mm	nē	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6056059	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenais savienotājs A2	RLVK 60 A2	6067654	Gabals	10 Gabals
90° līkums 60 A2	RB 90 630 A2	6036626	Gabals	1 Gabals
Līkums, regulējams leņķis 60 A2	RB W 630 A2	6037156	Gabals	1 Gabals
Montāžas/atzarojuma detaļa 60 A2	RAA 630 A2	6042318	Gabals	1 Gabals
T veida detaļa 60 A2	RT 630 A2	6038164	Gabals	1 Gabals
X-elements 60 A2	RK 630 A2	7027505	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni A2	DRL 300 A2	6052908	m	3 m
Starpsiena 60 A2	TSG 60 A2	6062084	m	3 m
