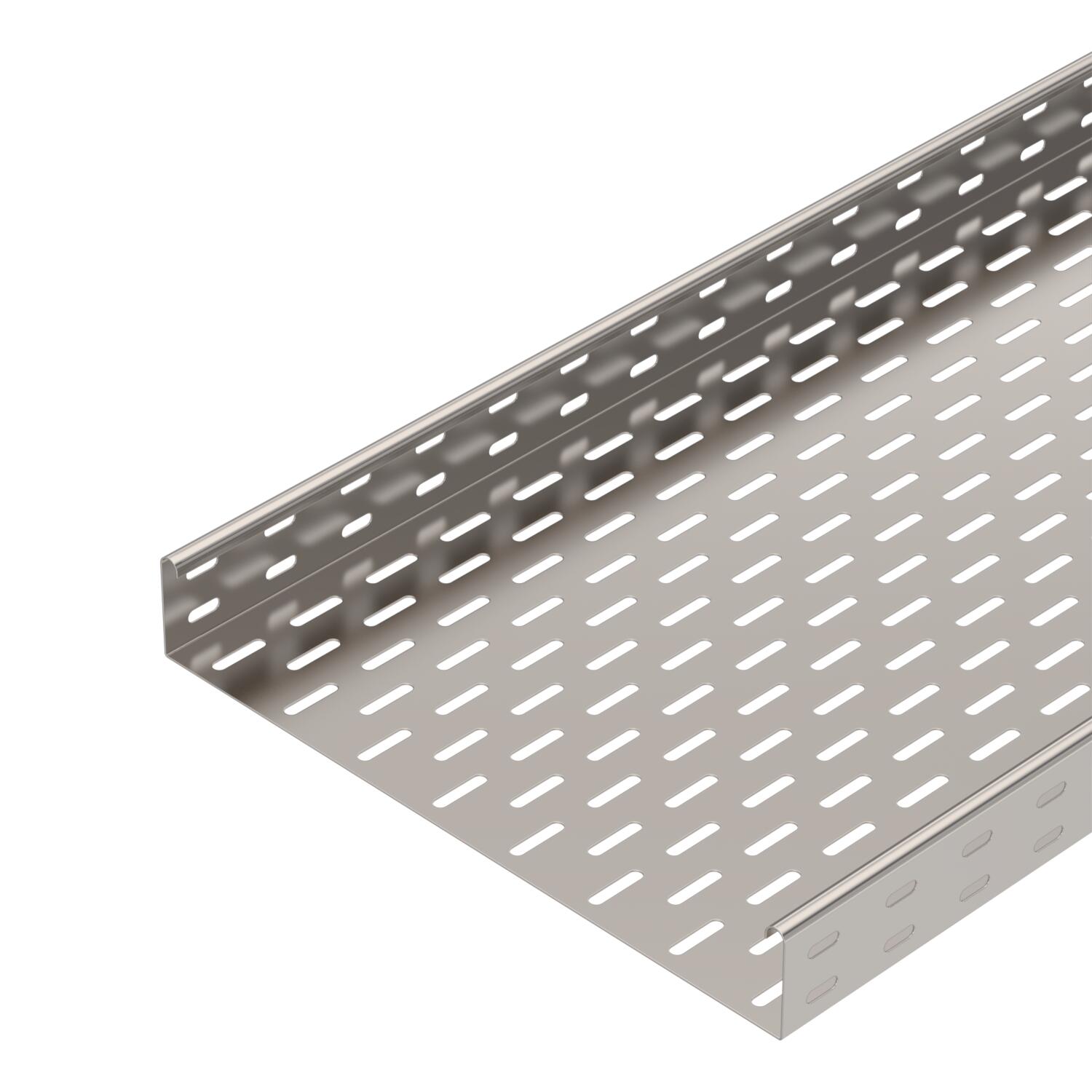

Kabeļu rene MKS 60 A2

Preces Nr. / Tips

Garums	3000 mm

Platums

Loksnes biezums	1 mm

Funkciju nodrošināšana	nē

Materiāls	Nerūsējošais tērauds 1.4301

Virsma	neizolēts, apstrādāts

Produkta apraksts

Produkta apraksts

MKS 60 = vidēji smagas konstrukcijas kabeļu reņu sistēma ar malas augstumu 60 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Savienojuma detaļas ir pasūtāmas atsevišķi.

Tehniskie dati

Ar augšējo daļu	nē
Augstums	60 mm
Augstums	2 in
Balstu atstatums 1,5 m	1,5 kN/m
Balstu atstatums 1,75 m	1,25 kN/m
Balstu atstatums 2,0 m	1 kN/m
Balstu atstatums 2,5 m	0,5 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	20,5232 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	238 cm²
Derīgais šķērsgriezums	23800 mm²
Dimension W	400 mm
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	10 ft
Garums	3000 mm
Grīdā izveidotas atveres montāžas vajadzībām	jā

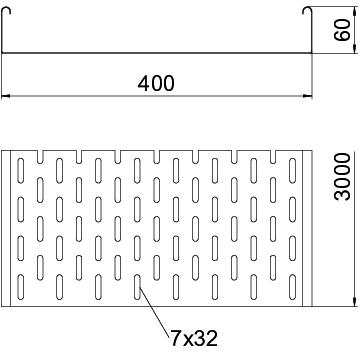

Izmērs	60x400x3000
Izmērs B	400 mm
Kabeļu nesošās sistēmas savienotāju veids	skrūvēts
Krāsa	tērauda
Loksnes biezums	1 mm
Loksnes biezums	0,04 in
Materiāls	Nerūsējošais tērauds 1.4301
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	16 in
Platums	400 mm
Sānu caurumi	jā
Savienotāja izpildījums	bez savienotāja
Virsma	neizolēts, apstrādāts

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Loksnes biezums	Funkciju nodrošināšana	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
MKS 610 A2	3000 mm	100 mm	1 mm	nē	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6056016	m	3 m
MKS 620 A2	3000 mm	200 mm	1 mm	nē	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6056024	m	3 m
MKS 630 A2	3000 mm	300 mm	1 mm	nē	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6056040	m	3 m
MKS 640 A2	3000 mm	400 mm	1 mm	nē	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6056059	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Garenais savienotājs A2	RLVK 60 A2	6067654	Gabals	10 Gabals
90° līkums 60 A2	RB 90 640 A2	6036628	Gabals	1 Gabals
Līkums, regulējams leņķis 60 A2	RB W 640 A2	6037158	Gabals	1 Gabals
Montāžas/atzarojuma detaļa 60 A2	RAA 640 A2	6042319	Gabals	1 Gabals
T veida detaļa 60 A2	RT 640 A2	6038166	Gabals	1 Gabals
X-elements 60 A2	RK 640 A2	7027507	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni A2	DRL 400 A2	6052932	m	3 m
Starpsiena 60 A2	TSG 60 A2	6062084	m	3 m
