Kabeļu rene MKS-Magic® 110 A2 3050 | 200 | 110 | 1 | nē | tērauda | Nerūsējošais tērauds 1.4301 | neizolēts, apstrādāts

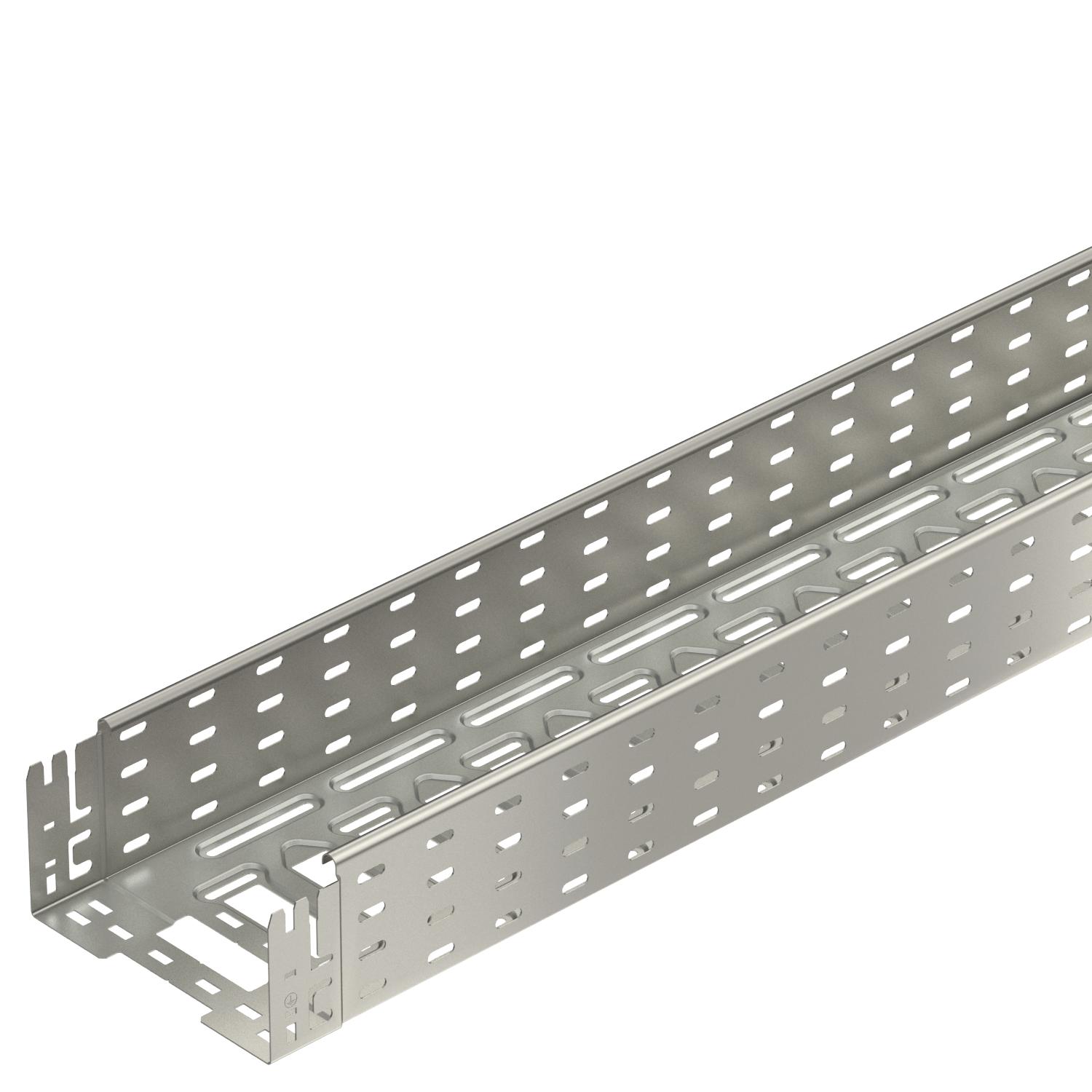

Kabeļu rene MKS-Magic® 110 A2

Preces Nr. 6059194 | EAN 4012195831174

Preces Nr. / Tips

Garums	3050 mm

Platums

Augstums	110 mm

Loksnes biezums	1 mm

Funkciju nodrošināšana	nē

Krāsa	tērauda

Materiāls	Nerūsējošais tērauds 1.4301

Virsma	neizolēts, apstrādāts

Produkta apraksts

Produkta apraksts

Kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu Kabeļu renes lietderīgais garums ir 3000 mm.

Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.

Sākot ar kabeļu renes platumu 200 mm un 30% lielu perforēto daļu, piemērota izmantošanai zem ugunsdzēsības sprinkleriem saskaņā ar VdS direktīvu 2092.

Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.

Tehniskie dati

Tehniskie dati

Ar augšējo daļu	nē
Derīgais šķērsgriezums	218 cm²
Derīgais šķērsgriezums	21800 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Grīdā izveidotas atveres montāžas vajadzībām	jā
Izmērs	110x200x3050
Izstrādājuma sērija	MKSM sērija
Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	tērauda
Lietderīgais garums	3000 mm
Loksnes biezums	1 mm

Magnētiskā ekranējuma efektivitāte ar vāku	50 dB
Magnētiskā ekranējuma efektivitāte bez vāka	20 dB
Materiāls	Nerūsējošais tērauds 1.4301
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
ROHS atbilstība	jā
Sānu caurumi	jā
Savienotāja izpildījums	iebūvēts savienotājs
Sprinkleru sistēmas ieliktnis	jā
Virsma	neizolēts, apstrādāts

Izmēri

Augstums	110 mm
Garums	3050 mm
Izmērs B	200 mm
Izmērs L	80 mm

Izmērs x	96 mm
Izmērs y	162 mm
Platums	200 mm

Noslodze

Balstu atstatums 1,5 m	2 kN/m
Balstu atstatums 2,0 m	1,5 kN/m

Balstu atstatums 2,5 m	1,07 kN/m
Balstu atstatums 3,0 m	0,7 kN/m

CO2 pēdas nospiedums (Product Carbon Footprint)

CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	17,0382 kg CO2e / 1 Metrs
CO2 vērtības noteikšanas datums	2025-05-14T00:00:00.000+0200
CO₂ Footprint (GWP)	17,0382 kg CO₂e

Declared Unit	Metrs
Declared Unit Quantity	1

Tehniskie dati

Slodzes diagramma, kabeļu rene, tips MKSM 110

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Augstums	Loksnes biezums	Funkciju nodrošināšana	Krāsa	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
MKSM 110 A2	3050 mm	100 mm	110 mm	1 mm	nē	tērauda	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6059190	m	3 m
MKSM 120 A2	3050 mm	200 mm	110 mm	1 mm	nē	tērauda	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6059194	m	3 m
MKSM 130 A2	3050 mm	300 mm	110 mm	1 mm	nē	tērauda	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6059196	m	3 m
MKSM 140 A2	3050 mm	400 mm	110 mm	1 mm	nē	tērauda	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6059198	m	3 m
MKSM 150 A2	3050 mm	500 mm	110 mm	1 mm	nē	tērauda	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6059200	m	3 m
MKSM 160 A2	3050 mm	600 mm	110 mm	1 mm	nē	tērauda	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6059202	m	3 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
90° līkums 110 A2	RB 90 120 A2	6036862	Gabals	1 Gabals
Montāžas atzarojuma detaļa 110 A2	RAA 120 A2	6042347	Gabals	1 Gabals
T veida detaļa 110/200 A2	RT 120 A2	6038362	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni A2	DRL 200 A2	6052894	m	3 m
Starpsiena 110 A2	TSG 110 A2	6062255	m	3 m
