Kabeļu rene MKS-Magic® 110 FS 3050 | 100 | 110 | 1 | nē | cinks | Tērauds | cinkots

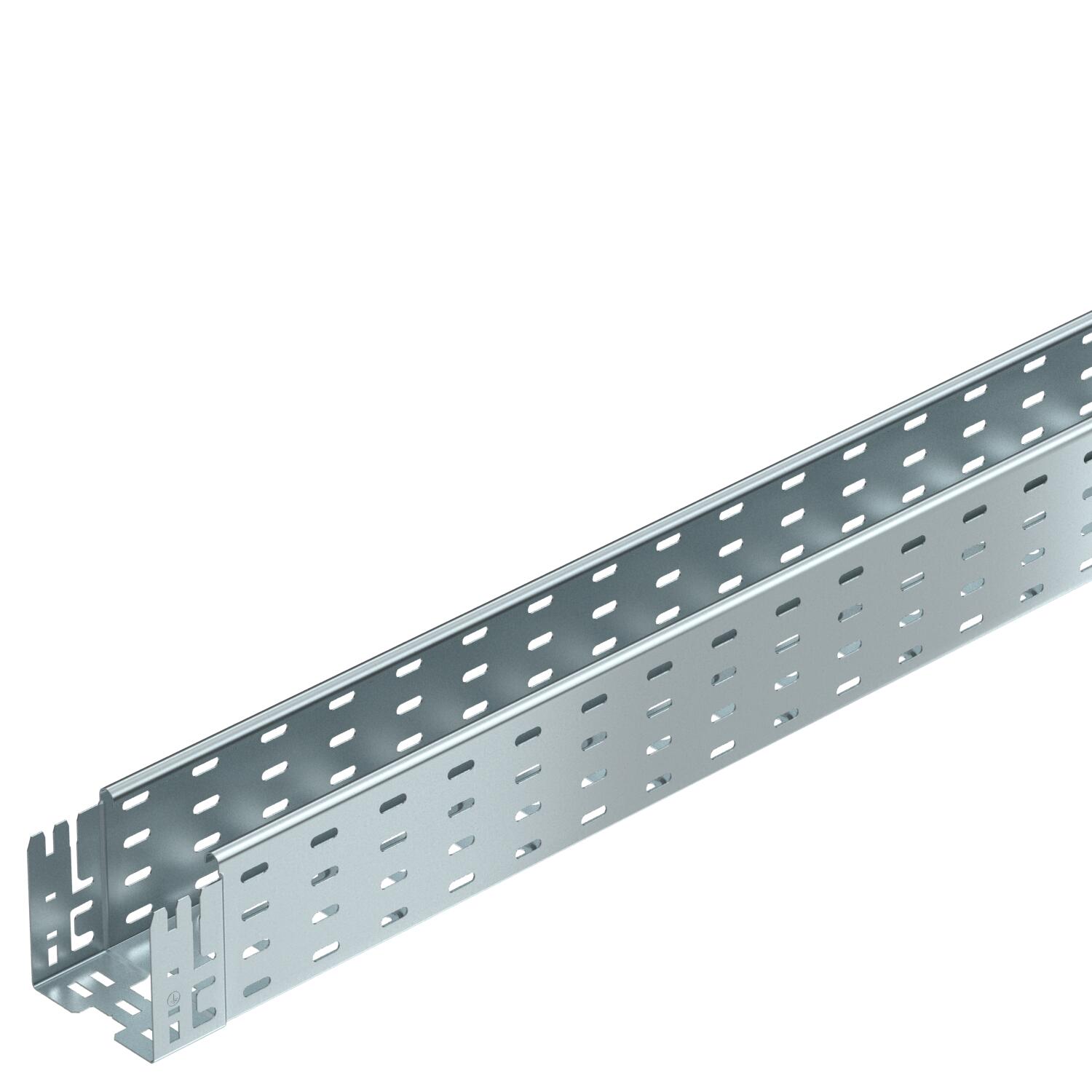

Kabeļu rene MKS-Magic® 110 FS

Preces Nr. 6059156 | EAN 4012195830627

Preces Nr. / Tips

Garums	3050 mm

Platums

Augstums	110 mm

Loksnes biezums	1 mm

Funkciju nodrošināšana	nē

Krāsa	cinks

Materiāls	Tērauds

Virsma	cinkots

Produkta apraksts

Produkta apraksts

Kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu Kabeļu renes lietderīgais garums ir 3000 mm.

Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.

Sākot ar kabeļu renes platumu 200 mm un 30% lielu perforēto daļu, piemērota izmantošanai zem ugunsdzēsības sprinkleriem saskaņā ar VdS direktīvu 2092.

Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.

Tehniskie dati

Tehniskie dati

Ar augšējo daļu	nē
Augstums	110 mm
Balstu atstatums 1,5 m	2 kN/m
Balstu atstatums 2,0 m	1,5 kN/m
Balstu atstatums 2,5 m	1,07 kN/m
Balstu atstatums 3,0 m	0,7 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	6,1983 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	10800 mm²
Derīgais šķērsgriezums	108 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3050 mm
Grīdā izveidotas atveres montāžas vajadzībām	jā
Izmērs	110x100x3050
Izmērs B	100 mm
Izmērs L	30 mm

Izmērs y	62 mm
Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	cinks
Lietderīgais garums	3000 mm
Loksnes biezums	1 mm
Magnētiskā ekranējuma efektivitāte ar vāku	50 dB
Magnētiskā ekranējuma efektivitāte bez vāka	20 dB
Materiāls	Tērauds
NATO perforācijas šablons	nē
NEMA slodzes klase	8A
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	100 mm
Sānu caurumi	jā
Savienotāja izpildījums	iebūvēts savienotājs
Virsma	cinkots

Tehniskie dati

Slodzes diagramma, kabeļu rene, tips MKSM 110

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Augstums	Loksnes biezums	Funkciju nodrošināšana	Krāsa	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
MKSM 110 FS	3050 mm	100 mm	110 mm	1 mm	nē	cinks	Tērauds	cinkots	6059156	m	3 m
MKSM 115 FS	3050 mm	150 mm	110 mm	1 mm	nē	cinks	Tērauds	cinkots	6059158	m	3 m
MKSM 120 FS	3050 mm	200 mm	110 mm	1 mm	nē	cinks	Tērauds	cinkots	6059160	m	3 m

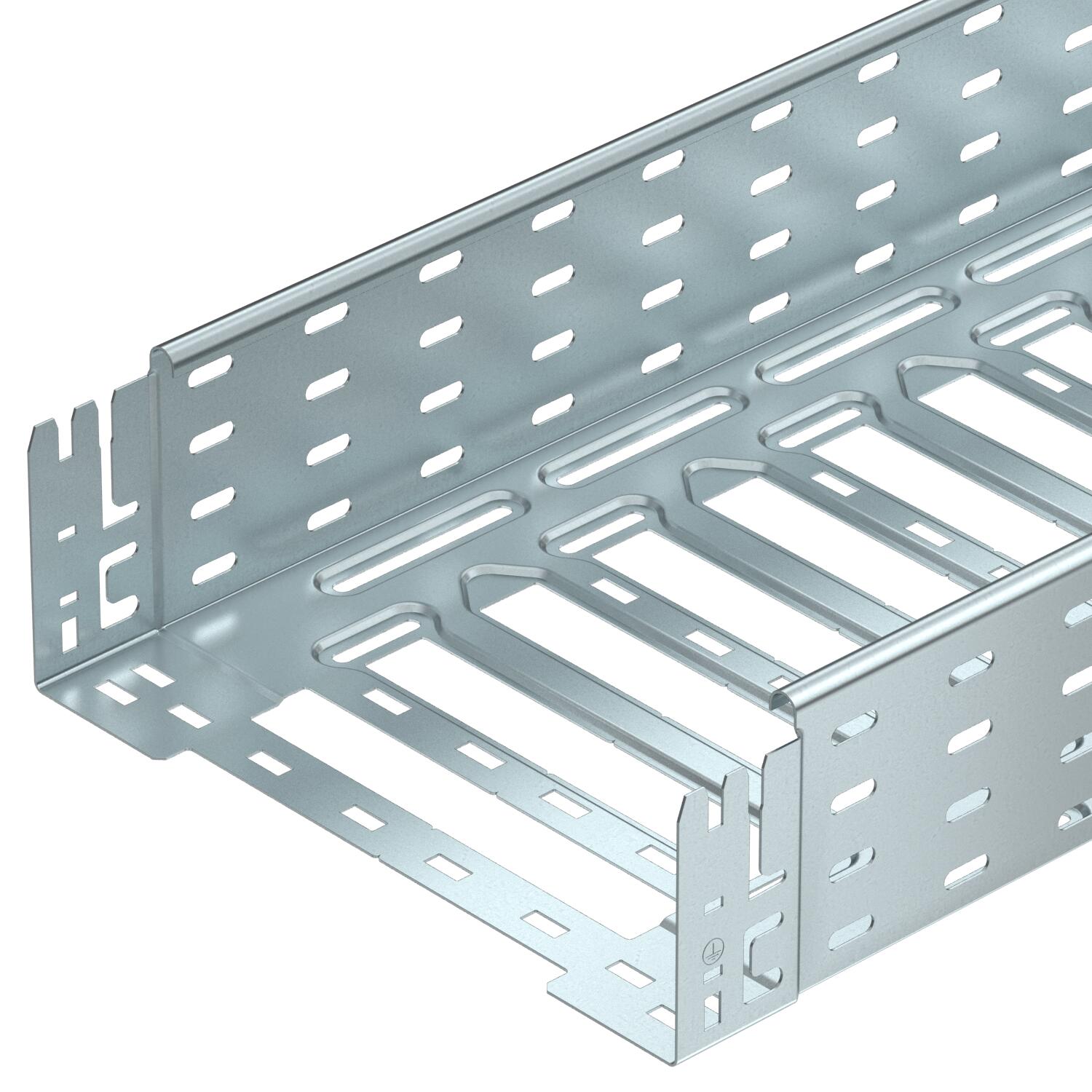

MKSM 130 FS	3050 mm	300 mm	110 mm	1 mm	nē	cinks	Tērauds	cinkots	6059162	m	3 m
MKSM 140 FS	3050 mm	400 mm	110 mm	1 mm	nē	cinks	Tērauds	cinkots	6059164	m	3 m
MKSM 150 FS	3050 mm	500 mm	110 mm	1 mm	nē	cinks	Tērauds	cinkots	6059166	m	3 m
MKSM 160 FS	3050 mm	600 mm	110 mm	1 mm	nē	cinks	Tērauds	cinkots	6059168	m	3 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
45° līkums 110 FS	RB 45 110 FS	6036300	Gabals	1 Gabals
90° līkums 110 FS	RB 90 110 FS	6036800	Gabals	1 Gabals
Līkums, regulējams leņķis 110 FS	RB W 110 FS	6037300	Gabals	1 Gabals
Montāžas atzarojuma detaļa 110 FS	RAA 110 FS	6042151	Gabals	1 Gabals
T veida detaļa 110 FS	RT 110 FS	6038300	Gabals	1 Gabals
X-elements 110 FS	RK 110 FS	7027351	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni FS	DRL 100 FS	6052096	m	3 m
Starpsiena 110 FS	TSG 110 FS	6062122	m	3 m
90° līkums Magic 110 FS	RBM 90 110 FS	6041840	Gabals	1 Gabals
Līkums Magic 110 FS, regulējams	RBMV 110 FS	6040680	Gabals	1 Gabals
