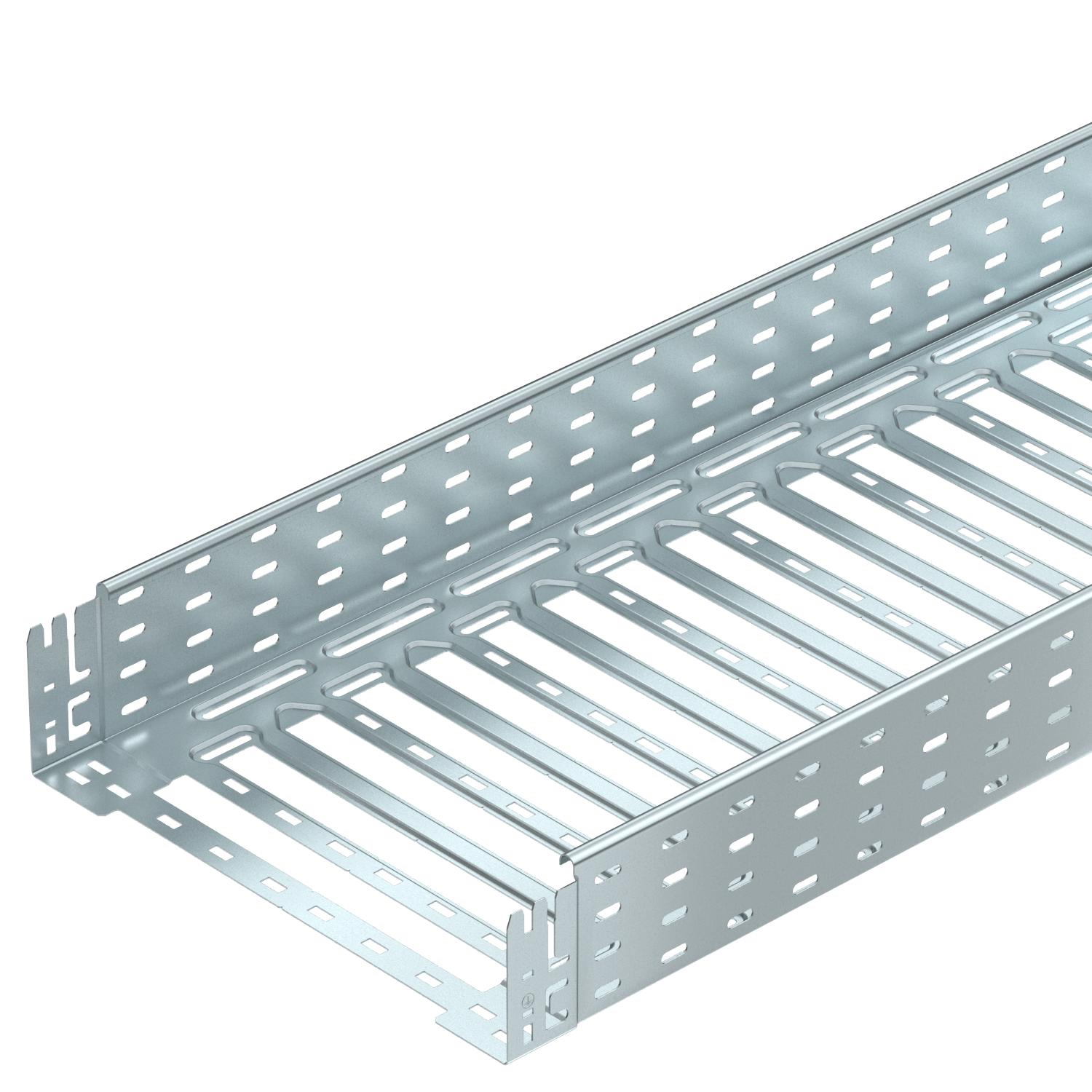

Kabeļu rene MKS-Magic® 110 FS
Preces Nr. 6059164 | EAN 4012195830986
- Produkta apraksts
-
Produkta aprakstsKabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu Kabeļu renes lietderīgais garums ir 3000 mm.
Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.
Sākot ar kabeļu renes platumu 200 mm un 30% lielu perforēto daļu, piemērota izmantošanai zem ugunsdzēsības sprinkleriem saskaņā ar VdS direktīvu 2092.
Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.
-
- Tehniskie dati
-
Tehniskie dati
Ar augšējo daļu nē Derīgais šķērsgriezums 438 cm² Derīgais šķērsgriezums 43800 mm² Funkciju nodrošināšana nē Gara laiduma izpildījums nē Grīdā izveidotas atveres montāžas vajadzībām jā Izmērs 110x400x3050 Izstrādājuma sērija MKSM sērija Kabeļu nesošās sistēmas savienotāju veids Automātiskas fiksācijas stiprinājums Krāsa cinks Lietderīgais garums 3000 mm Loksnes biezums 1 mm Magnētiskā ekranējuma efektivitāte ar vāku 50 dB Magnētiskā ekranējuma efektivitāte bez vāka 20 dB Materiāls Tērauds NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Noslogošanas testa tips saskaņā ar IEC 61537 II tips ROHS atbilstība jā Sānu caurumi jā Savienotāja izpildījums iebūvēts savienotājs Sprinkleru sistēmas ieliktnis jā Virsma cinkots Izmēri
Augstums 110 mm Garums 3050 mm Izmērs B 400 mm Izmērs L 280 mm Izmērs x 296 mm Izmērs y 362 mm Platums 400 mm Noslodze
Balstu atstatums 1,5 m 1,8 kN/m Balstu atstatums 2,0 m 1,3 kN/m Balstu atstatums 2,5 m 0,93 kN/m Balstu atstatums 3,0 m 0,7 kN/m NEMA slodzes klase 8A CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 11,5585 kg CO2e / 1 Metrs CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 11,5585 kg CO₂e Declared Unit Metrs Declared Unit Quantity 1 Tehniskie dati
Slodzes diagramma, kabeļu rene, tips MKSM 110
-
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
-
Attālums starp balstiem, m
-
Profila izliece mm pie pieļaujamās slodzes kN/m
-
Slodzes shēma pārbaudes laikā
-
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
-
Profila izlieces līkne atkarībā no balstu attāluma
-
- Visi tipi
-
Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
45° līkums 110 FS
RB 45 140 FS 6036306 1 Gabals
90° līkums 110 FS
RB 90 140 FS 6036808 1 Gabals
Līkums, regulējams leņķis 110 FS
RB W 140 FS 6037308 1 Gabals
Montāžas atzarojuma detaļa 110 FS
RAA 140 FS 6042159 1 Gabals
T veida detaļa 110 FS
RT 140 FS 6038308 1 Gabals
X-elements 110 FS
RK 140 FS 7027357 1 Gabals
Vāks ar grozāmu aizbīdni FS
DRL 400 FS 6052401 3 m
Starpsiena 110 FS
TSG 110 FS 6062122 3 m - Lejupielādes
-
