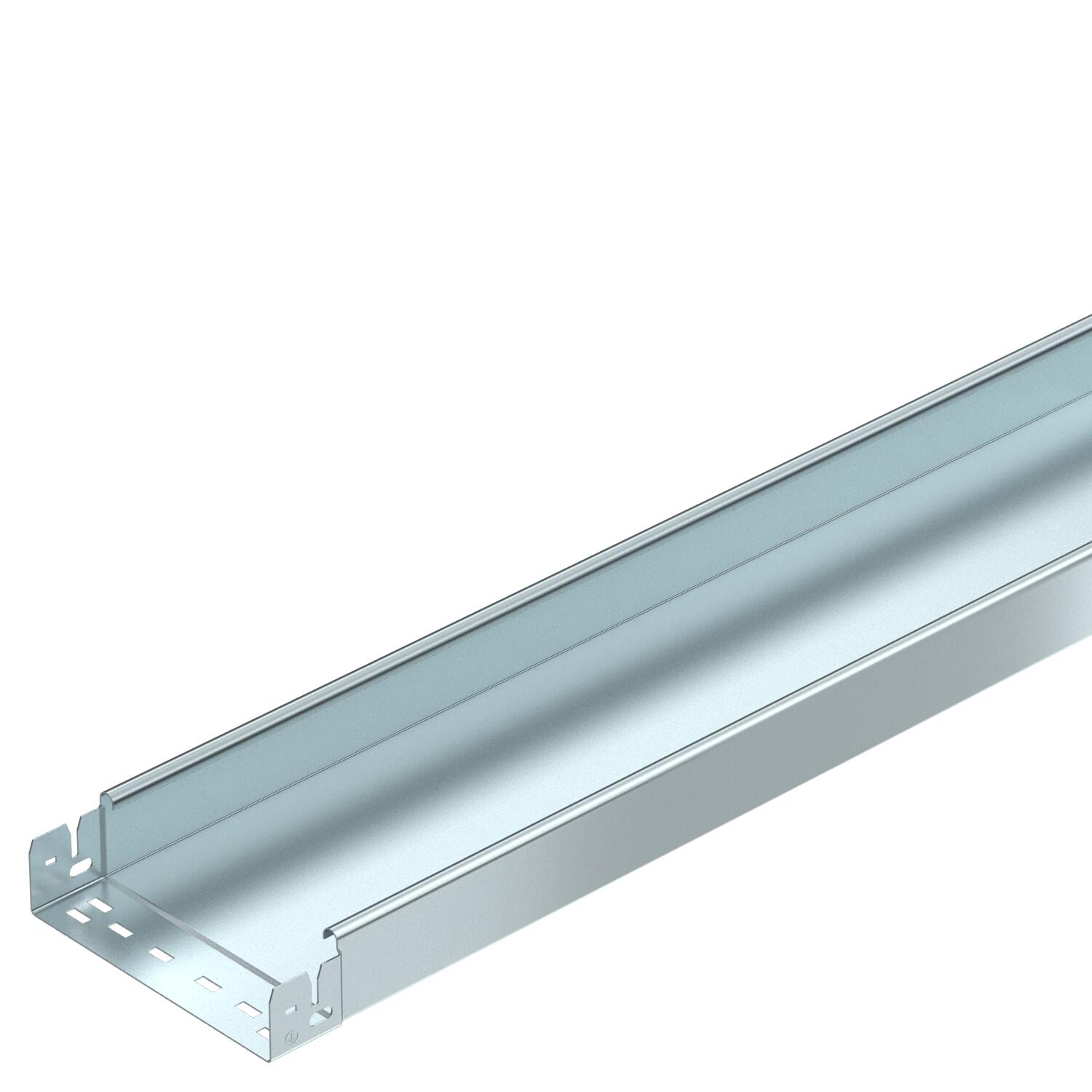

Kabeļu rene MKS-Magic® 60 bez caurumiem FS

Preces Nr. / Tips

Garums	3050 mm

Platums

Augstums	60 mm

Loksnes biezums	1 mm

Funkciju nodrošināšana	nē

Krāsa	cinks

Materiāls	Tērauds

Virsma	cinkots

Produkta apraksts

Produkta apraksts

Neperforēta kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu. Kabeļu renes lietderīgais garums ir 3000 mm.

Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.

Tehniskie dati

Ar augšējo daļu	nē
Augstums	60 mm
Balstu atstatums 1,5 m	1,5 kN/m
Balstu atstatums 1,75 m	1,25 kN/m
Balstu atstatums 2,0 m	1 kN/m
Balstu atstatums 2,5 m	0,5 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	6,199 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	118 cm²
Derīgais šķērsgriezums	11800 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3050 mm
Grīdā izveidotas atveres montāžas vajadzībām	nē
Izmērs	60x200x3050

Izmērs B	200 mm
Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	cinks
Lietderīgais garums	3000 mm
Loksnes biezums	1 mm
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	200 mm
Sānu caurumi	nē
Savienotāja izpildījums	iebūvēts savienotājs
Virsma	cinkots

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Augstums	Loksnes biezums	Funkciju nodrošināšana	Krāsa	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
MKSMU 610 FS	3050 mm	100 mm	60 mm	1 mm	nē	cinks	Tērauds	cinkots	6059230	m	3 m
MKSMU 615 FS	3050 mm	150 mm	60 mm	1 mm	nē	cinks	Tērauds	cinkots	6059232	m	3 m
MKSMU 620 FS	3050 mm	200 mm	60 mm	1 mm	nē	cinks	Tērauds	cinkots	6059234	m	3 m
MKSMU 630 FS	3050 mm	300 mm	60 mm	1 mm	nē	cinks	Tērauds	cinkots	6059237	m	3 m
MKSMU 640 FS	3050 mm	400 mm	60 mm	1 mm	nē	cinks	Tērauds	cinkots	6059239	m	3 m
MKSMU 650 FS	3050 mm	500 mm	60 mm	1 mm	nē	cinks	Tērauds	cinkots	6059241	m	3 m
MKSMU 660 FS	3050 mm	600 mm	60 mm	1 mm	nē	cinks	Tērauds	cinkots	6059243	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Gareno savienotāju komplekts Magic FS	KTSMV 620 FS	6068918	Gabals	1 Gabals
45° līkums 60 FS	RB 45 620 FS	6036104	Gabals	1 Gabals
90° līkums 60 FS	RB 90 620 FS	6036564	Gabals	1 Gabals
Līkums, regulējams leņķis 60 FS	RB W 620 FS	6037104	Gabals	1 Gabals
Montāžas/atzarojuma detaļa 60 FS	RAA 620 FS	6042115	Gabals	1 Gabals
T veida detaļa 60 FS	RT 620 FS	6038104	Gabals	1 Gabals
X-elements 60 FS	RK 620 FS	7027313	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni FS	DRL 200 FS	6052207	m	3 m
Starpsiena 60 FS	TSG 60 FS	6062068	m	3 m
