Kabeļu rene MKS-Magic® 60 FS 3050 | 300 | 60 | 1 | nē | cinks | Tērauds | cinkots

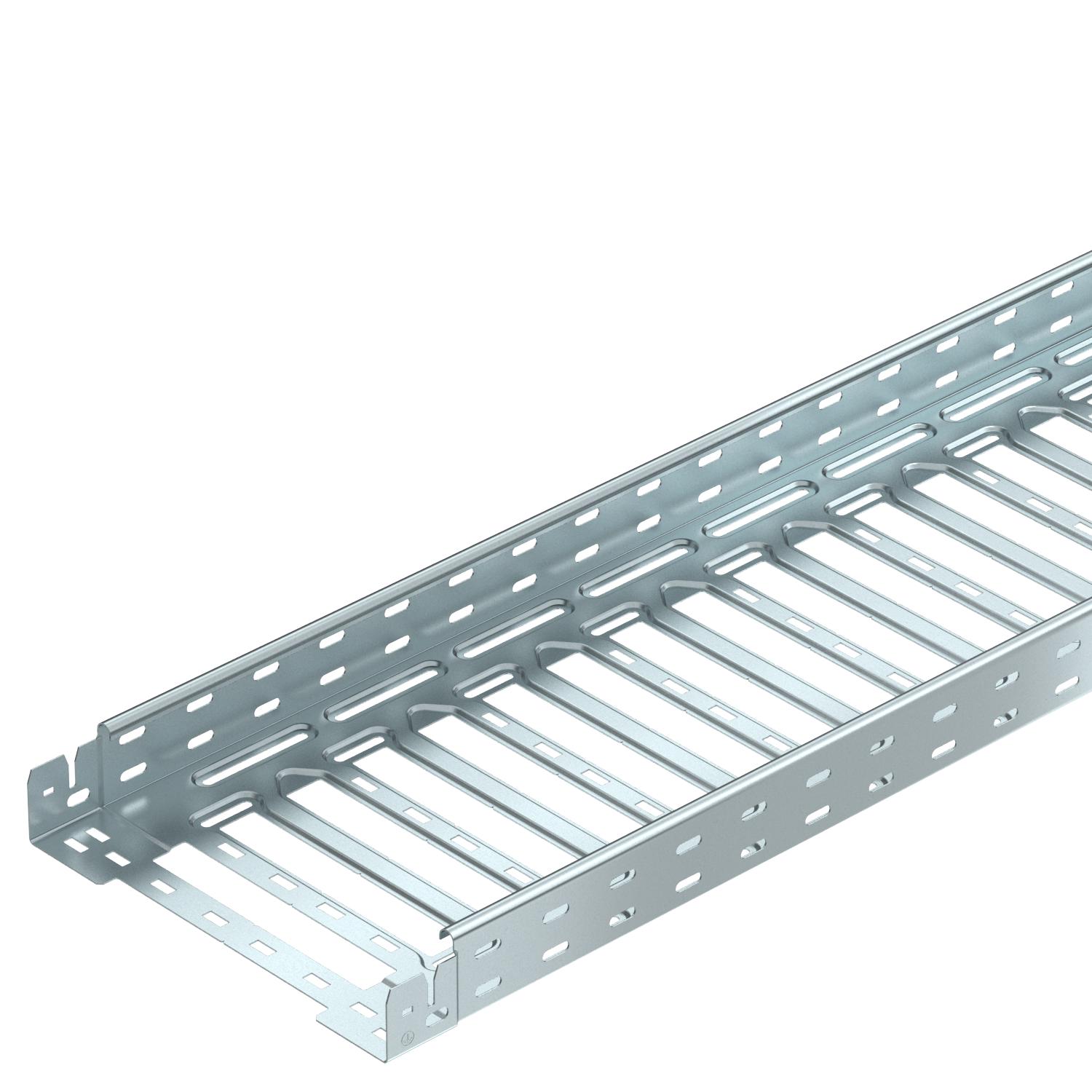

Kabeļu rene MKS-Magic® 60 FS

Preces Nr. 6059006 | EAN 4012195829959

Preces Nr. / Tips

Garums	3050 mm

Platums

Augstums	60 mm

Loksnes biezums	1 mm

Funkciju nodrošināšana	nē

Krāsa	cinks

Materiāls	Tērauds

Virsma	cinkots

Produkta apraksts

Produkta apraksts

Kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu Kabeļu renes lietderīgais garums ir 3000 mm.

Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.

Sākot ar kabeļu renes platumu 200 mm un 30% lielu perforēto daļu, piemērota izmantošanai zem ugunsdzēsības sprinkleriem saskaņā ar VdS direktīvu 2092.

Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.

Tehniskie dati

Tehniskie dati

Ar augšējo daļu	nē
Augstums	60 mm
Balstu atstatums 1,5 m	1,5 kN/m
Balstu atstatums 2,0 m	1 kN/m
Balstu atstatums 2,5 m	0,7 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	7,9825 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	17800 mm²
Derīgais šķērsgriezums	178 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3050 mm
Grīdā izveidotas atveres montāžas vajadzībām	jā
Izmērs	60x300x3050
Izmērs B	300 mm
Izmērs L	180 mm
Izmērs x	196 mm
Izmērs y	262 mm

Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	cinks
Lietderīgais garums	3000 mm
Loksnes biezums	1 mm
Magnētiskā ekranējuma efektivitāte ar vāku	50 dB
Magnētiskā ekranējuma efektivitāte bez vāka	20 dB
Materiāls	Tērauds
NATO perforācijas šablons	nē
NEMA slodzes klase	8A
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	300 mm
Sānu caurumi	jā
Savienotāja izpildījums	iebūvēts savienotājs
Sprinkleru sistēmas ieliktnis	jā
Virsma	cinkots

Tehniskie dati

Slodzes diagramma, kabeļu rene, tips MKSM 60

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Visi tipi

Tips	Garums	Platums	Augstums	Loksnes biezums	Funkciju nodrošināšana	Krāsa	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
MKSM 610 FS	3050 mm	100 mm	60 mm	1 mm	nē	cinks	Tērauds	cinkots	6059000	m	3 m
MKSM 615 FS	3050 mm	150 mm	60 mm	1 mm	nē	cinks	Tērauds	cinkots	6059002	m	3 m
MKSM 620 FS	3050 mm	200 mm	60 mm	1 mm	nē	cinks	Tērauds	cinkots	6059004	m	3 m
MKSM 630 FS	3050 mm	300 mm	60 mm	1 mm	nē	cinks	Tērauds	cinkots	6059006	m	3 m
MKSM 640 FS	3050 mm	400 mm	60 mm	1 mm	nē	cinks	Tērauds	cinkots	6059008	m	3 m
MKSM 650 FS	3050 mm	500 mm	60 mm	1 mm	nē	cinks	Tērauds	cinkots	6059010	m	3 m
MKSM 660 FS	3050 mm	600 mm	60 mm	1 mm	nē	cinks	Tērauds	cinkots	6059012	m	3 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
Gareno savienotāju komplekts Magic FS	KTSMV 630 FS	6068920	Gabals	1 Gabals
45° līkums 60 FS	RB 45 630 FS	6036106	Gabals	1 Gabals
90° līkums 60 FS	RB 90 630 FS	6036566	Gabals	1 Gabals
Līkums, regulējams leņķis 60 FS	RB W 630 FS	6037106	Gabals	1 Gabals
Montāžas/atzarojuma detaļa 60 FS	RAA 630 FS	6042117	Gabals	1 Gabals
T veida detaļa 60 FS	RT 630 FS	6038106	Gabals	1 Gabals
X-elements 60 FS	RK 630 FS	7027315	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni FS	DRL 300 FS	6052304	m	3 m
Starpsiena 60 FS	TSG 60 FS	6062068	m	3 m
