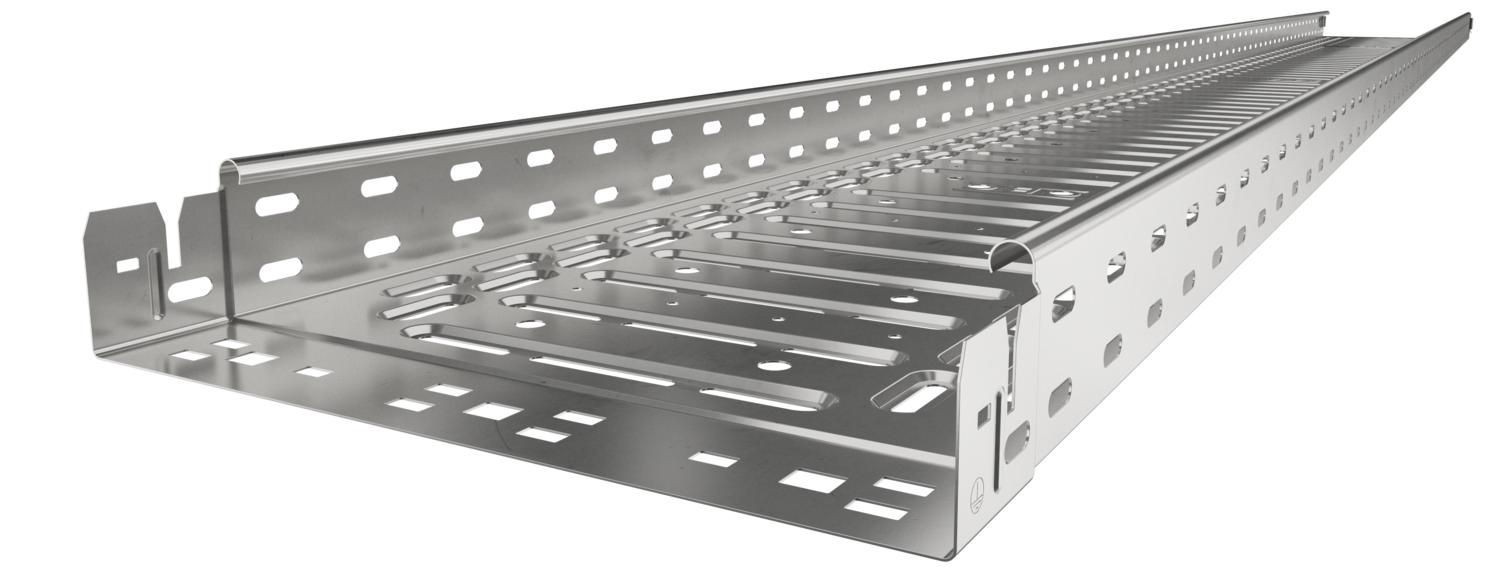

Kabeļu rene RKS-Magic® 60 A2
Preces Nr. 6047613 | EAN 4012195706083
- Produkta apraksts
-
Produkta aprakstsKabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu Kabeļu renes lietderīgais garums ir 3000 mm.
Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.
Tiešai vītņstieņu piekarei paredzēto caurumu diametrs ir 11 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.
Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.
-
- Tehniskie dati
-
Tehniskie dati
Ar augšējo daļu nē Augstums 60 mm Balstu atstatums 1,0 m 1,2 kN/m Balstu atstatums 1,5 m 0,9 kN/m Balstu atstatums 2,0 m 0,6 kN/m Balstu atstatums 2,5 m 0,4 kN/m CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 7,5243 kg CO2e / 1 Metrs Derīgais šķērsgriezums 5800 mm² Derīgais šķērsgriezums 58 cm² Funkciju nodrošināšana jā Gara laiduma izpildījums nē Garums 3050 mm Grīdā izveidotas atveres montāžas vajadzībām jā Izmērs 60x100x3050 Izmērs B 100 mm Izmērs y 50 mm Kabeļu nesošās sistēmas savienotāju veids Automātiskas fiksācijas stiprinājums Krāsa tērauda Lietderīgais garums 3000 mm Loksnes biezums 0,75 mm Magnētiskā ekranējuma efektivitāte ar vāku 50 dB Magnētiskā ekranējuma efektivitāte bez vāka 20 dB Materiāls Nerūsējošais tērauds 1.4301 NATO perforācijas šablons nē Nerūsējošs tērauds, kodināts nē Noslogošanas testa tips saskaņā ar IEC 61537 II tips Perforēta pamatne 1 Platums 100 mm Sānu caurumi jā Savienotāja izpildījums iebūvēts savienotājs Ugunsdrošība Funkciju nodrošinājums – specifiskas kabeļu nesošās konstrukcijas Virsma neizolēts, apstrādāts Tehniskie dati
RKSM 60 tipa kabeļu renes slodzes diagramma
-
Attālums starp balstiem, m
-
Profila izliece mm pie pieļaujamās slodzes kN/m
-
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
-
- Visi tipi
-
Visi tipi
-
Sistēmas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.
90° līkums 60 A2
RB 90 610 A2 6036620 1 Gabals
Līkums, regulējams leņķis 60 A2
RB W 610 A2 6037150 1 Gabals
Montāžas/atzarojuma detaļa 60 A2
RAA 610 A2 6042311 1 Gabals
T veida detaļa 60 A2
RT 610 A2 6038160 1 Gabals
X-elements 60 A2
RK 610 A2 7027501 1 Gabals
Vāks ar grozāmu aizbīdni A2
DRL 100 A2 6052878 3 m
Starpsiena 60 A2
TSG 60 A2 6062084 3 m - Lejupielādes
-
