Kabeļu rene RKS-Magic® 60 A2 3050 | 600 | 60 | 0,9 | nē | tērauda | Nerūsējošais tērauds 1.4301 | neizolēts, apstrādāts

Kabeļu rene RKS-Magic® 60 A2

Preces Nr. 6047737 | EAN 4012195706267

Preces Nr. / Tips

Garums	3050 mm

Platums

Augstums	60 mm

Loksnes biezums

Funkciju nodrošināšana

Krāsa	tērauda

Materiāls	Nerūsējošais tērauds 1.4301

Virsma	neizolēts, apstrādāts

Produkta apraksts

Produkta apraksts

Kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu Kabeļu renes lietderīgais garums ir 3000 mm.

Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.

Tiešai vītņstieņu piekarei paredzēto caurumu diametrs ir 11 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.

Tehniskie dati

Tehniskie dati

Ar augšējo daļu	nē
Augstums	60 mm
Balstu atstatums 1,0 m	2,1 kN/m
Balstu atstatums 1,5 m	1,35 kN/m
Balstu atstatums 2,0 m	0,9 kN/m
Balstu atstatums 2,5 m	0,6 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	25,6684 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	35800 mm²
Derīgais šķērsgriezums	358 cm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3050 mm
Grīdā izveidotas atveres montāžas vajadzībām	jā
Izmērs	60x600x3050
Izmērs B	600 mm
Izmērs t	400 mm
Izmērs x	450 mm

Izmērs y	550 mm
Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	tērauda
Lietderīgais garums	3000 mm
Loksnes biezums	0,9 mm
Magnētiskā ekranējuma efektivitāte ar vāku	50 dB
Magnētiskā ekranējuma efektivitāte bez vāka	20 dB
Materiāls	Nerūsējošais tērauds 1.4301
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Perforēta pamatne	1
Platums	600 mm
Sānu caurumi	jā
Savienotāja izpildījums	iebūvēts savienotājs
Virsma	neizolēts, apstrādāts

Tehniskie dati

RKSM 60 tipa kabeļu renes slodzes diagramma

Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā

Visi tipi

Visi tipi

Tips	Garums	Platums	Augstums	Loksnes biezums	Funkciju nodrošināšana	Krāsa	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
RKSM 610 A2	3050 mm	100 mm	60 mm	0,75 mm	jā	tērauda	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6047613	m	3 m
RKSM 620 A2	3050 mm	200 mm	60 mm	0,75 mm	jā	tērauda	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6047640	m	3 m
RKSM 630 A2	3050 mm	300 mm	60 mm	0,75 mm	jā	tērauda	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6047656	m	3 m
RKSM 640 A2	3050 mm	400 mm	60 mm	0,9 mm	nē	tērauda	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6047691	m	3 m
RKSM 650 A2	3050 mm	500 mm	60 mm	0,9 mm	nē	tērauda	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6047721	m	3 m
RKSM 660 A2	3050 mm	600 mm	60 mm	0,9 mm	nē	tērauda	Nerūsējošais tērauds 1.4301	neizolēts, apstrādāts	6047737	m	3 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
90° līkums 60 A2	RB 90 660 A2	6036632	Gabals	1 Gabals
Līkums, regulējams leņķis 60 A2	RB W 660 A2	6037162	Gabals	1 Gabals

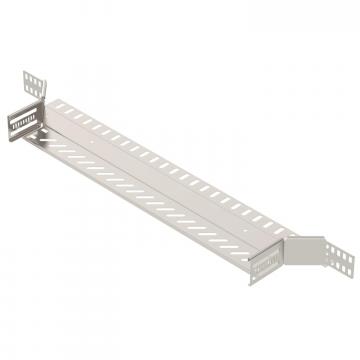

Montāžas/atzarojuma detaļa 60 A2	RAA 660 A2	6042341	Gabals	1 Gabals

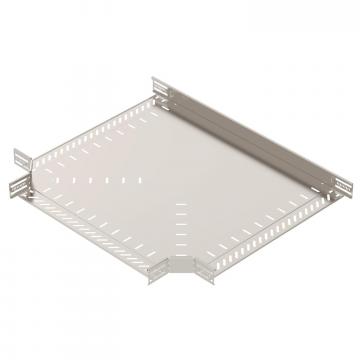

T veida detaļa 60 A2	RT 660 A2	6038170	Gabals	1 Gabals

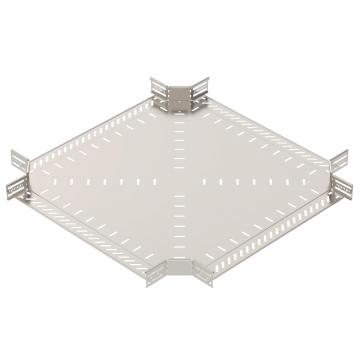

X-elements 60 A2	RK 660 A2	7027511	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni A2	DRL 600 A2	6052975	m	3 m
Starpsiena 60 A2	TSG 60 A2	6062084	m	3 m
