Kabeļu rene RKS-Magic® 60 FT 3050 | 300 | 60 | 1 | jā | cinks | Tērauds | karsti cinkots

Kabeļu rene RKS-Magic® 60 FT

Preces Nr. 6047655 | EAN 4012195903949

Preces Nr. / Tips

Garums	3050 mm

Platums

Augstums	60 mm

Loksnes biezums	1 mm

Funkciju nodrošināšana

Krāsa	cinks

Materiāls	Tērauds

Virsma	karsti cinkots

Produkta apraksts

Produkta apraksts

Kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu Kabeļu renes lietderīgais garums ir 3000 mm.

Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.

Tiešai vītņstieņu piekarei paredzēto caurumu diametrs ir 11 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.

Tehniskie dati

Tehniskie dati

Ar augšējo daļu	nē
Augstums	60 mm
Augstums	2 in
Balstu atstatums 1,0 m	1,2 kN/m
Balstu atstatums 1,5 m	0,9 kN/m
Balstu atstatums 2,0 m	0,6 kN/m
Balstu atstatums 2,5 m	0,4 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	8,2335 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	17800 mm²
Derīgais šķērsgriezums	178 cm²
Funkciju nodrošināšana	jā
Gara laiduma izpildījums	nē
Garums	3050 mm
Garums	10 ft
Grīdā izveidotas atveres montāžas vajadzībām	jā
Izmērs	60x300x3050
Izmērs B	300 mm
Izmērs t	100 mm
Izmērs x	200 mm
Izmērs y	250 mm

Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	cinks
Lietderīgais garums	3000 mm
Loksnes biezums	1 mm
Loksnes biezums	0,03 in
Magnētiskā ekranējuma efektivitāte ar vāku	50 dB
Magnētiskā ekranējuma efektivitāte bez vāka	20 dB
Materiāls	Tērauds
NATO perforācijas šablons	nē
NEMA slodzes klase	8AA
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Perforēta pamatne	1,00
Platums	12 in
Platums	300 mm
Sānu caurumi	jā
Savienotāja izpildījums	iebūvēts savienotājs
Ugunsdrošība	Funkciju nodrošinājums – specifiskas kabeļu nesošās konstrukcijas
Virsma	karsti cinkots

Tehniskie dati

RKSM 60 tipa kabeļu renes slodzes diagramma

Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā

Visi tipi

Visi tipi

Tips	Garums	Platums	Augstums	Loksnes biezums	Funkciju nodrošināšana	Krāsa	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
RKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	jā	cinks	Tērauds	karsti cinkots	6047612	m	3 m
RKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	jā	cinks	Tērauds	karsti cinkots	6047631	m	3 m
RKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	jā	cinks	Tērauds	karsti cinkots	6047639	m	3 m
RKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	jā	cinks	Tērauds	karsti cinkots	6047655	m	3 m
RKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	jā	cinks	Tērauds	karsti cinkots	6047690	m	3 m
RKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	nē	cinks	Tērauds	karsti cinkots	6047720	m	3 m
RKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	nē	cinks	Tērauds	karsti cinkots	6047736	m	3 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.

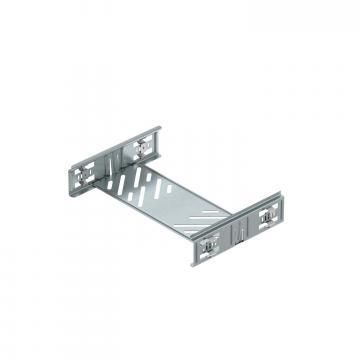

Gareno savienotāju komplekts Magic DD	KTSMV 630 DD	6068942	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni FT	DRL 300 FT	6051383	m	3 m

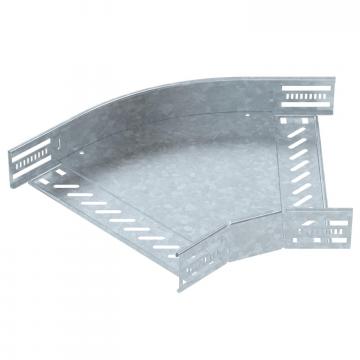

45° līkums 60 FT	RB 45 630 FT	6036136	Gabals	1 Gabals

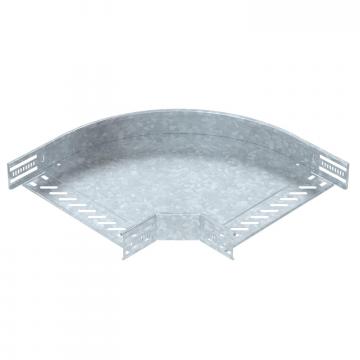

90° līkums 60 FT	RB 90 630 FT	6036596	Gabals	1 Gabals
Līkums, regulējams leņķis 60 FT	RB W 630 FT	6037126	Gabals	1 Gabals

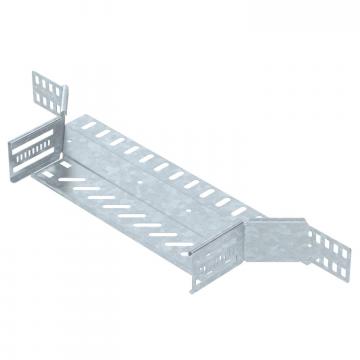

Montāžas/atzarojuma detaļa 60 FT	RAA 630 FT	6042217	Gabals	1 Gabals

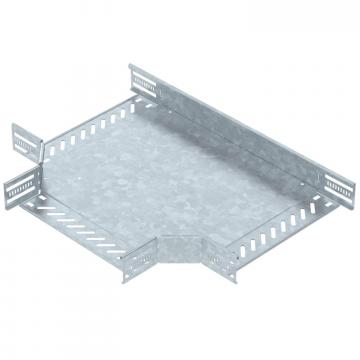

T veida detaļa 60 FT	RT 630 FT	6038136	Gabals	1 Gabals

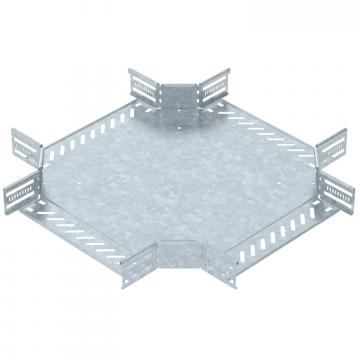

Krustojums 60 FT	RK 630 FT	7027415	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni DD	DRL 300 DD	6052712	m	3 m
Starpsiena 60 DD	TSG 60 DD	6062327	m	3 m

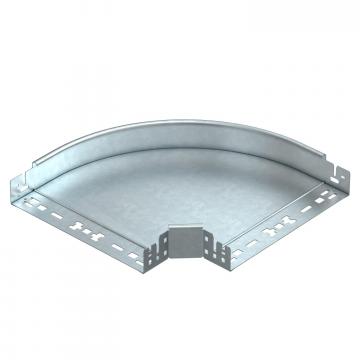

90° līkums Magic 60 FT	RBM 90 630 FT	6041156	Gabals	1 Gabals
