Kabeļu rene RKS-Magic® 60 FT 3050 | 500 | 60 | 1 | nē | cinks | Tērauds | karsti cinkots

Kabeļu rene RKS-Magic® 60 FT

Preces Nr. 6047720 | EAN 4012195903963

Preces Nr. / Tips

Garums	3050 mm

Platums

Augstums	60 mm

Loksnes biezums	1 mm

Funkciju nodrošināšana

Krāsa	cinks

Materiāls	Tērauds

Virsma	karsti cinkots

Produkta apraksts

Produkta apraksts

Kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu Kabeļu renes lietderīgais garums ir 3000 mm.

Kabeļu renes malās visā garumā ir 7 x 20 mm perforējums papildu savienošanas un montāžas elementu instalācijai.

Tiešai vītņstieņu piekarei paredzēto caurumu diametrs ir 11 mm.
Magnētiskā ekranējuma efektivitāte bez vāka 20 dB, ar vāku 50 dB.

Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.

Tehniskie dati

Tehniskie dati

Ar augšējo daļu	nē
Augstums	2 in
Augstums	60 mm
Balstu atstatums 1,0 m	2,1 kN/m
Balstu atstatums 1,5 m	1,35 kN/m
Balstu atstatums 2,0 m	0,9 kN/m
Balstu atstatums 2,5 m	0,6 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	11,9302 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	298 cm²
Derīgais šķērsgriezums	29800 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	10 ft
Garums	3050 mm
Grīdā izveidotas atveres montāžas vajadzībām	jā
Izmērs	60x500x3050
Izmērs B	500 mm
Izmērs t	300 mm

Izmērs x	400 mm
Izmērs y	450 mm
Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	cinks
Lietderīgais garums	3000 mm
Loksnes biezums	1 mm
Magnētiskā ekranējuma efektivitāte ar vāku	50 dB
Magnētiskā ekranējuma efektivitāte bez vāka	20 dB
Materiāls	Tērauds
NATO perforācijas šablons	nē
NEMA slodzes klase	8AA
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Perforēta pamatne	1,00
Platums	500 mm
Sānu caurumi	jā
Savienotāja izpildījums	iebūvēts savienotājs
Virsma	karsti cinkots

Tehniskie dati

RKSM 60 tipa kabeļu renes slodzes diagramma

Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā

Visi tipi

Visi tipi

Tips	Garums	Platums	Augstums	Loksnes biezums	Funkciju nodrošināšana	Krāsa	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
RKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	jā	cinks	Tērauds	karsti cinkots	6047612	m	3 m
RKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	jā	cinks	Tērauds	karsti cinkots	6047631	m	3 m
RKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	nē	cinks	Tērauds	karsti cinkots	6047736	m	3 m
RKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	jā	cinks	Tērauds	karsti cinkots	6047639	m	3 m
RKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	jā	cinks	Tērauds	karsti cinkots	6047655	m	3 m
RKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	jā	cinks	Tērauds	karsti cinkots	6047690	m	3 m
RKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	nē	cinks	Tērauds	karsti cinkots	6047720	m	3 m

Piederumi

Sistēmas piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.

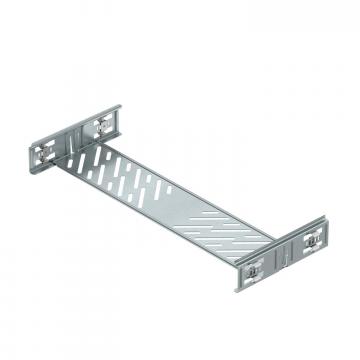

Gareno savienotāju komplekts Magic DD	KTSMV 650 DD	6068946	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni FT	DRL 500 FT	6051448	m	3 m

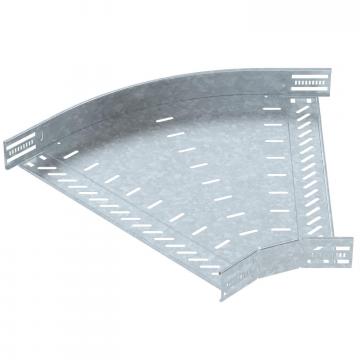

45° līkums 60 FT	RB 45 650 FT	6036140	Gabals	1 Gabals

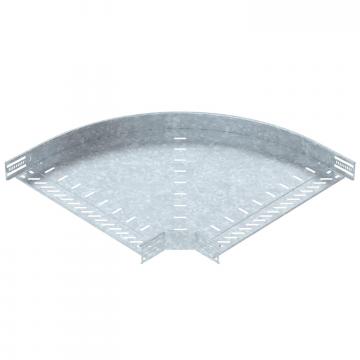

90° līkums 60 FT	RB 90 650 FT	6036600	Gabals	1 Gabals

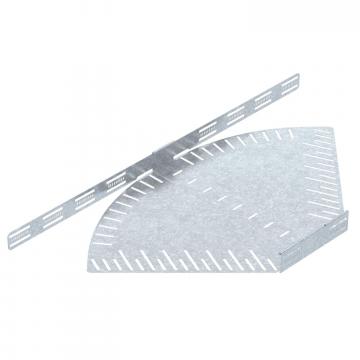

Līkums, regulējams leņķis 60 FT	RB W 650 FT	6037130	Gabals	1 Gabals
Montāžas/atzarojuma detaļa 60 FT	RAA 650 FT	6042221	Gabals	1 Gabals
T veida detaļa 60 FT	RT 650 FT	6038140	Gabals	1 Gabals
Krustojums 60 FT	RK 650 FT	7027419	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni DD	DRL 500 DD	6052718	m	3 m
Starpsiena 60 DD	TSG 60 DD	6062327	m	3 m

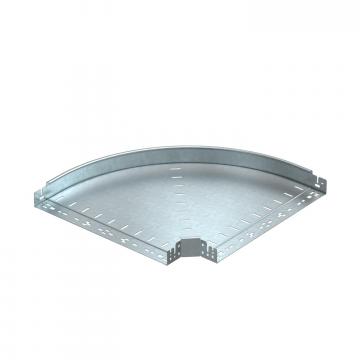

90° līkums Magic 60 FT	RBM 90 650 FT	6041160	Gabals	1 Gabals
