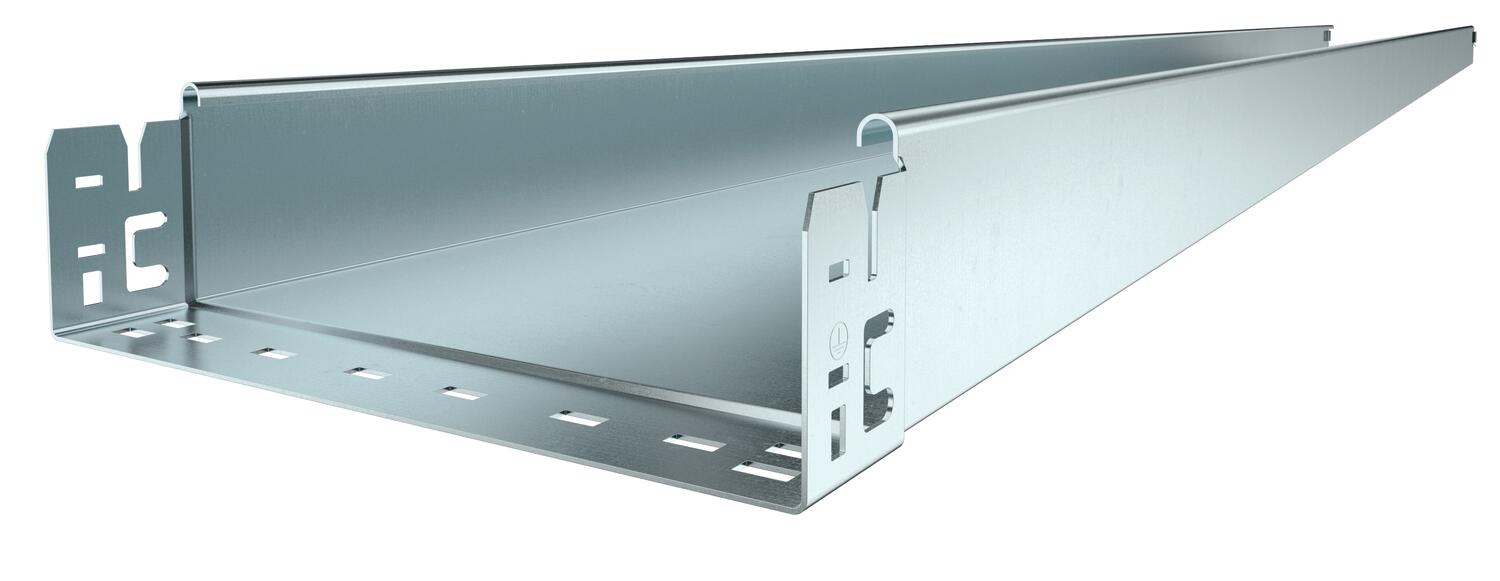

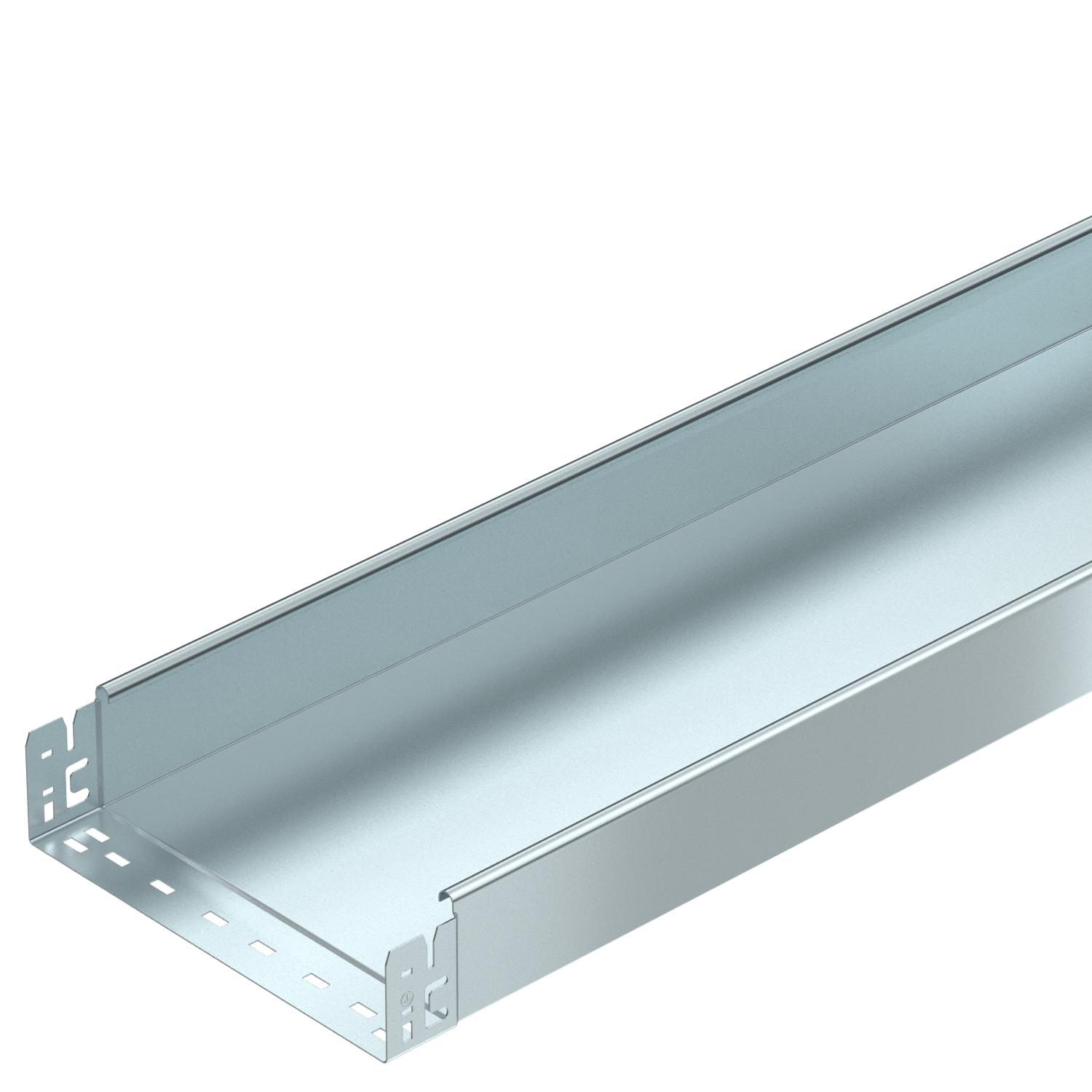

Kabeļu rene SKS-Magic® 85 bez caurumiem FS

Preces Nr. / Tips

Garums	3050 mm

Platums

Augstums	85 mm

Loksnes biezums	1,5 mm

Funkciju nodrošināšana	nē

Krāsa	cinks

Materiāls	Tērauds

Virsma	cinkots

Produkta apraksts

Produkta apraksts

Neperforēta kabeļu rene ar iebūvētu ātrās stiprināšanas sistēmu. Kabeļu renes lietderīgais garums ir 3000 mm.

Potenciālu izlīdzināšana visā garumā ir nodrošināta bez papildu būvdetaļām.

Tehniskie dati

Ar augšējo daļu	nē
Augstums	85 mm
Balstu atstatums 1,5 m	2,8 kN/m
Balstu atstatums 2,0 m	2,25 kN/m
Balstu atstatums 2,5 m	1,5 kN/m
Balstu atstatums 3,0 m	0,75 kN/m
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem	10,0972 kg CO2e / 1 Metrs
Derīgais šķērsgriezums	83 cm²
Derīgais šķērsgriezums	8300 mm²
Funkciju nodrošināšana	nē
Gara laiduma izpildījums	nē
Garums	3050 mm
Grīdā izveidotas atveres montāžas vajadzībām	nē
Izmērs	85x100x3050

Izmērs B	100 mm
Kabeļu nesošās sistēmas savienotāju veids	Automātiskas fiksācijas stiprinājums
Krāsa	cinks
Lietderīgais garums	3000 mm
Loksnes biezums	1,5 mm
Materiāls	Tērauds
NATO perforācijas šablons	nē
Nerūsējošs tērauds, kodināts	nē
Noslogošanas testa tips saskaņā ar IEC 61537	II tips
Platums	100 mm
Sānu caurumi	nē
Savienotāja izpildījums	iebūvēts savienotājs
Virsma	cinkots

Tehniskie dati

Pieļaujamais kabeļu renes/trepju noslogojums kN/m nereķinot slodzi instalācijas laikā
Attālums starp balstiem, m
Profila izliece mm pie pieļaujamās slodzes kN/m
Slodzes shēma pārbaudes laikā
Slodzes līkne ar mm izteiktu kabeļu renes/trepju platumu
Profila izlieces līkne atkarībā no balstu attāluma

Visi tipi

Tips	Garums	Platums	Augstums	Loksnes biezums	Funkciju nodrošināšana	Krāsa	Materiāls	Virsma	Preces Nr.	Daudzums	mazākā pārd. vien.
SKSMU 810 FS	3050 mm	100 mm	85 mm	1,5 mm	nē	cinks	Tērauds	cinkots	6059762	m	3 m
SKSMU 820 FS	3050 mm	200 mm	85 mm	1,5 mm	nē	cinks	Tērauds	cinkots	6059766	m	3 m
SKSMU 830 FS	3050 mm	300 mm	85 mm	1,5 mm	nē	cinks	Tērauds	cinkots	6059768	m	3 m
SKSMU 840 FS	3050 mm	400 mm	85 mm	1,5 mm	nē	cinks	Tērauds	cinkots	6059770	m	3 m
SKSMU 850 FS	3050 mm	500 mm	85 mm	1,5 mm	nē	cinks	Tērauds	cinkots	6059772	m	3 m
SKSMU 860 FS	3050 mm	600 mm	85 mm	1,5 mm	nē	cinks	Tērauds	cinkots	6059774	m	3 m

Piederumi

Produkti	Tips	Preces Nr.	Daudzums	mazākā pārd. vien.
90° līkums 85 FS	RB 90 810 FS	6036700	Gabals	1 Gabals
Līkums, regulējams leņķis 85 FS	RB W 810 FS	6037200	Gabals	1 Gabals
Montāžas atzarojuma detaļa 85 FS	RAA 810 FS	6042131	Gabals	1 Gabals
T veida detaļa 85 FS	RT 810 FS	6038210	Gabals	1 Gabals
X-elements 85 FS	RK 810 FS	7027331	Gabals	1 Gabals
Vāks ar grozāmu aizbīdni FS	DRL 100 FS	6052096	m	3 m
Starpsiena 85 FS	TSG 85 FS	6062114	m	3 m
