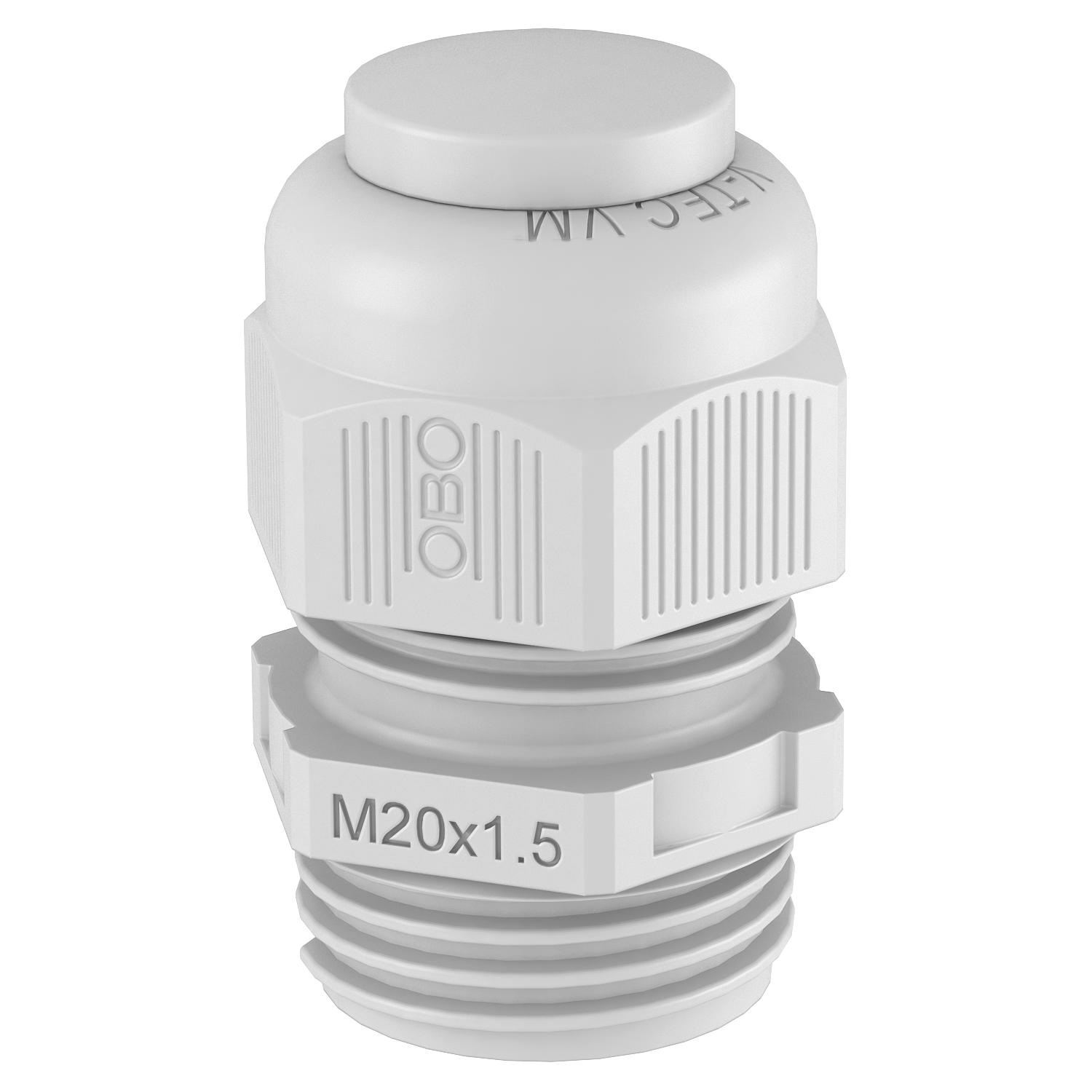

Kabeļu skrūvsavienojums, metriska vītne ar noslēgu, gaiši pelēks
Preces Nr. 2023044 | EAN 4012196474455
- Produkta apraksts
-
Produkta aprakstsKabeļu skrūvsavienojums ar metrisko savienojuma vītni ar kupoluzgriežņa konstrukciju, kabeļu nozarkārbām, korpusiem, sadalītāju skapjiem privātā un ražošanas jomā. Ar kabeļa ievades fiksatoru un integrētu blīvēšanas mēlīti, sertificētu atbilstoši DIN EN 62444. Aizsardzības klase IP68. Izmantojams no -20°C līdz +65°C.
šādi iespējams bez problēmām aizvērt nevajadzīgas atveres. Novērsta putekļu un ūdens iekļuve, un tiek saglabāta aizsardzības klase.
Ideāli būtu, ja visas atveres un kabeļu skrūvsavienojumi tiktu aizvērti jau uzstādīšanas procesā. Tas ievērojami samazinātu darba apjomu, veicot papildu instalāciju.
-
- Tehniskie dati
-
Tehniskie dati
Aizsardzība pret lieci nē Aizsardzības veids IP68 aizsargāta pret eksploziju nē Ar pretuzgriezni nē Atslēgas platums 24 Atslēgas platums 1 24 mm Blīvējuma veids Blīvgredzens Blīvējuma virsma D maks. 13 mm Blīvējuma virsma D min. 6 mm Dalāms skrūvsavienojums nē Daudzvietīgs blīvēšanas ieliktnis nē Iespēja atbrīvot no sprieguma jā Izmantošanas temperatūras diapazons maks. 65 °C Izmantošanas temperatūras diapazons min. -20 °C Izmērs M20 Izpildījums taisns Krāsa gaiši pelēks; RAL 7035 Materiāls Poliamīds Nesatur halogēnus jā Nestabils griezes moments 3,8 Nm Plakanvada skrūvsavienojums nē Sešstūra stūra izmērs 27 mm sprādzienbīstamai zonai bez sprādzienbīstamai zonai, gāze bez sprādzienbīstamai zonai, putekļi bez Stiegrots ar stikla šķiedru nē Triecienizturīgs nē ugunsizturīgs atb. VDE 0471/DIN 695, daļa 2-1, pārbaudes temperatūra 650°C Vītne M20 x 1,5 Vītnes garums 10 mm Vītnes iekšējais izmērs 20 Vītnes kāpe 1,5 mm Vītnes veids metrisks Izmēri

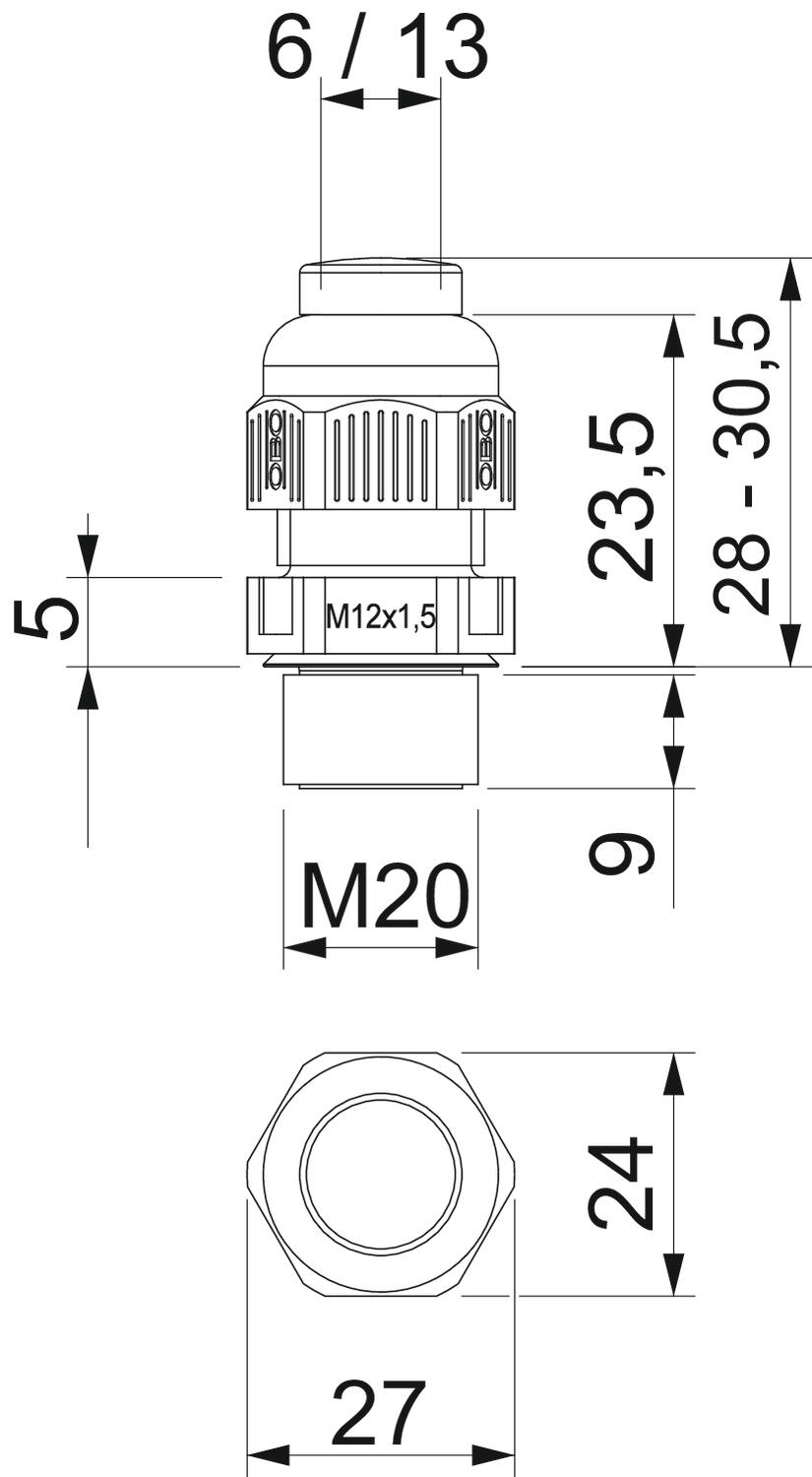

Augstums 27 mm Garums 28 mm Izmērs L, maks. 30,5 mm Izmērs L, min. 28 mm Izmērs e 27 mm Izmērs L1 9 mm Izmērs L2 5 mm Izmērs L3 23,5 mm Platums 24 mm CO2 pēdas nospiedums (Product Carbon Footprint)
CO2 pēdas nospiedums (GWP) no šūpuļa līdz vārtiem 0,0495 kg CO2e / 1 Gabals CO2 vērtības noteikšanas datums 2025-05-14T00:00:00.000+0200 CO₂ Footprint (GWP) 0,0495 kg CO₂e Declared Unit (LCA) Gabals Declared Unit Quantity (LCA) 1 - Visi tipi
-
Visi tipi
-
Montāžas piederumi
Produkti Tips Preces Nr. Daudzums mazākā pārd. vien.

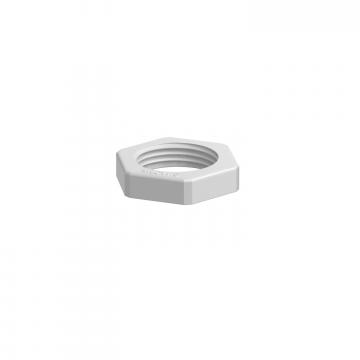

Kontruzgrieznis, metriska vītne, gaiši pelēks
116 M20 LGR PA 2048922 100 Gabals - Lejupielādes
-
